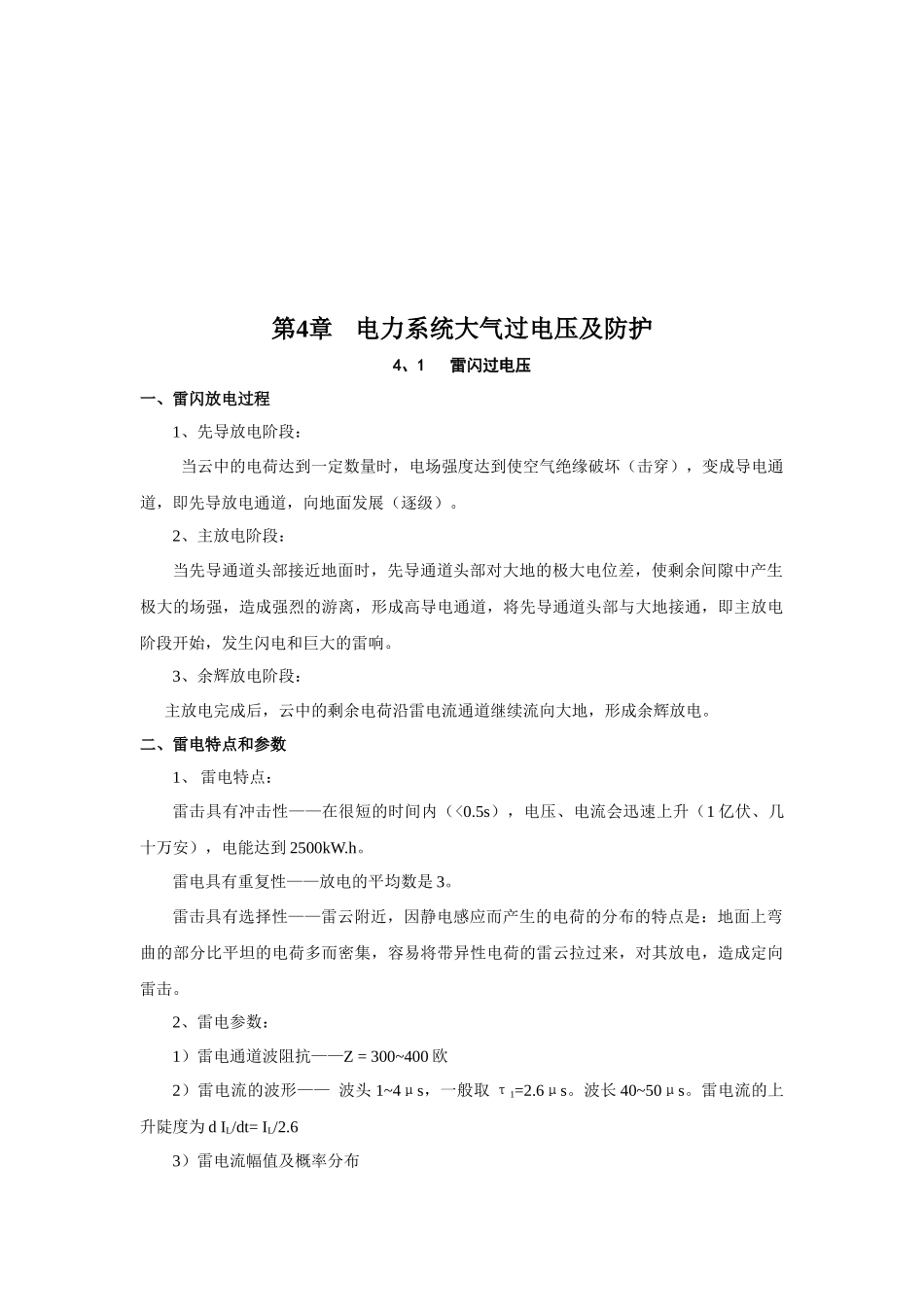

第4章电力系统大气过电压及防护4、1 雷闪过电压一、雷闪放电过程1、先导放电阶段:当云中的电荷达到一定数量时,电场强度达到使空气绝缘破坏(击穿),变成导电通道,即先导放电通道,向地面发展(逐级)。2、主放电阶段:当先导通道头部接近地面时,先导通道头部对大地的极大电位差,使剩余间隙中产生极大的场强,造成强烈的游离,形成高导电通道,将先导通道头部与大地接通,即主放电阶段开始,发生闪电和巨大的雷响。3、余辉放电阶段:主放电完成后,云中的剩余电荷沿雷电流通道继续流向大地,形成余辉放电。 二、雷电特点和参数1、 雷电特点:雷击具有冲击性——在很短的时间内(<0.5s),电压、电流会迅速上升(1 亿伏、几十万安),电能达到 2500kW.h。雷电具有重复性——放电的平均数是 3。雷击具有选择性——雷云附近,因静电感应而产生的电荷的分布的特点是:地面上弯曲的部分比平坦的电荷多而密集,容易将带异性电荷的雷云拉过来,对其放电,造成定向雷击。2、雷电参数:1)雷电通道波阻抗——Z = 300~400 欧2)雷电流的波形—— 波头 1~4μs,一般取 τ1=2.6μs。波长 40~50μs。雷电流的上升陡度为 d IL/dt= IL/2.63)雷电流幅值及概率分布lgP=-IL/108 例:当 IL =100kA 时,P=11.9%。表明每 100 次雷电中,大约有 12 次雷电流超过 100kA。 从曲线知:IL =300kA 的概率很小。4)雷暴日 T——每年中有雷电的日数。 T 与纬度及距海洋远近有关。我国第 1 大雷区:海南省那大镇 130.7 日/年我国第 2 大雷区:海南省海口市 115 日/年广州市 84 日/年5)地面落雷密度 r——每一雷暴日、每平方公里地面遭受雷击的次数。 r=0.015 次/km2. 雷暴日三、冲击波过电压和伏秒特性1、冲击波过电压——作用时间很短的非周期变化的过电压2、标准冲击电压波形:标准冲击电压波形的参数:波前时间 T1 =(1.2±0.36)us, 波长 T2 =(50±10)us,通常表示为:1.2 / 50 us3、50%冲击击穿电压 U50%:由于冲击电压作用下放电的分散性,如果在某一冲击电压作用下,间隙击穿的概率为 50%时,称此电压为 50%冲击击穿电压,用 U50%表示。它表示间隙耐受冲击电压的能力。冲击系数:表示 U50%与静态放电电压 U0之比,即 γ = U50% / U0 U0 —静态放电电压(直流、工频)4、间隙(绝缘结构)的伏秒特性:表示间隙放电电压与放电时间的关系曲线。四、大气过电压的类型和防雷保护设备1、 大气过电...
