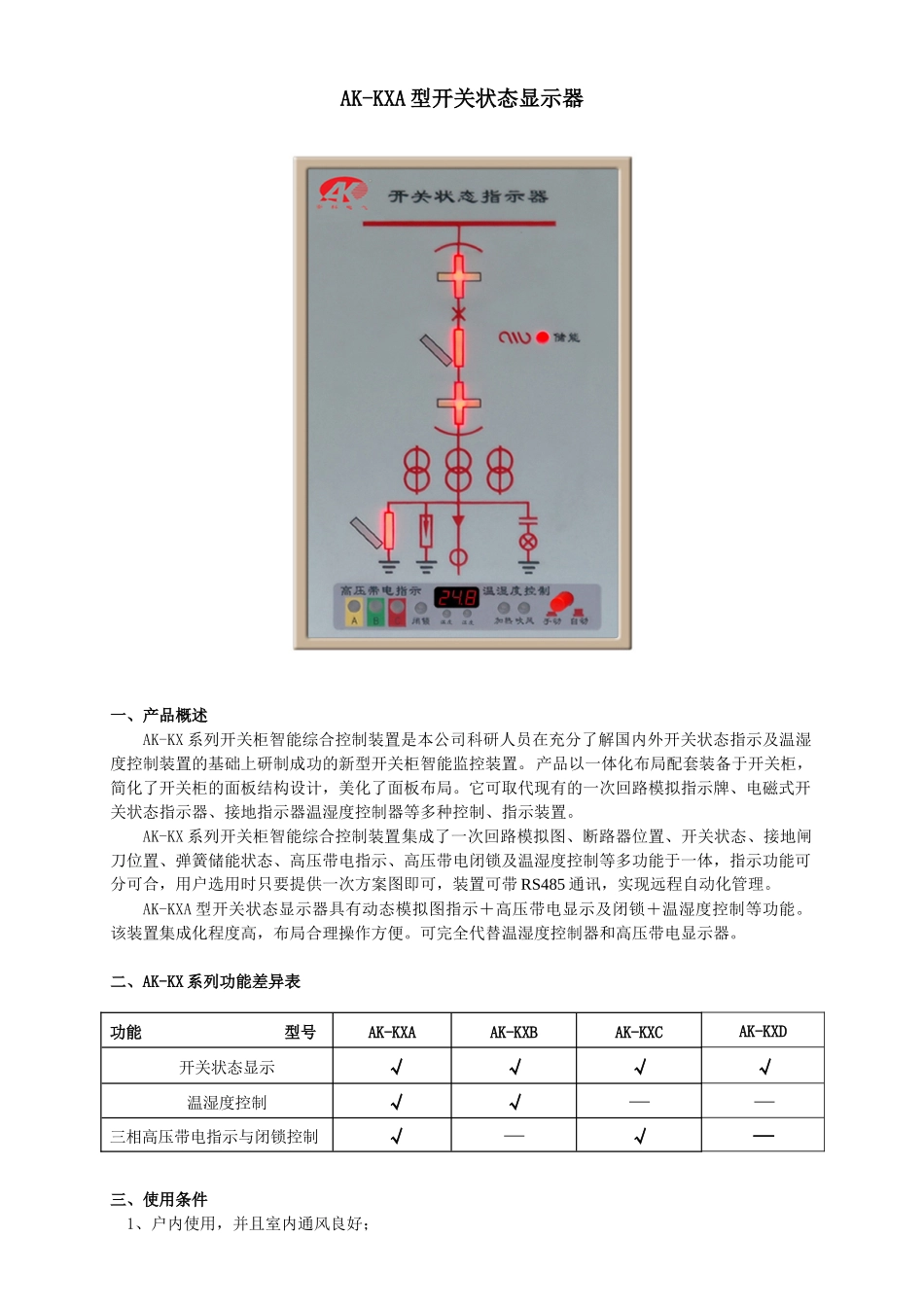

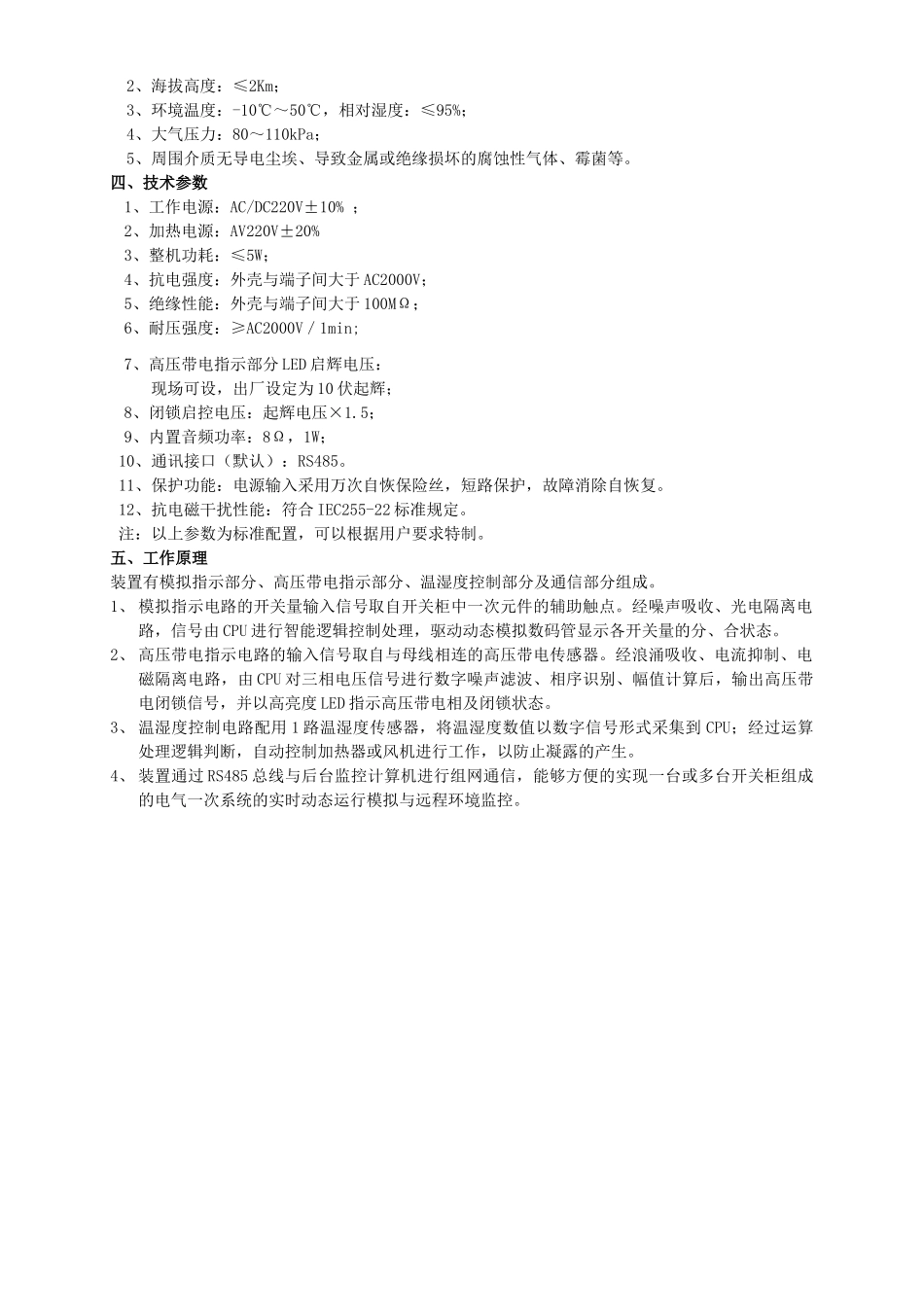

AK-KXA 型开关状态显示器一、产品概述AK-KX 系列开关柜智能综合控制装置是本公司科研人员在充分了解国内外开关状态指示及温湿度控制装置的基础上研制成功的新型开关柜智能监控装置。产品以一体化布局配套装备于开关柜，简化了开关柜的面板结构设计，美化了面板布局。它可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器温湿度控制器等多种控制、指示装置。AK-KX 系列开关柜智能综合控制装置集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温湿度控制等多功能于一体，指示功能可分可合，用户选用时只要提供一次方案图即可，装置可带 RS485 通讯，实现远程自动化管理。AK-KXA 型开关状态显示器具有动态模拟图指示＋高压带电显示及闭锁＋温湿度控制等功能。该装置集成化程度高，布局合理操作方便。可完全代替温湿度控制器和高压带电显示器。二、AK-KX 系列功能差异表三、使用条件1、户内使用，并且室内通风良好；功能 型号AK-KXAAK-KXBAK-KXCAK-KXD开关状态显示√√√√温湿度控制√√——三相高压带电指示与闭锁控制√—√—2、海拔高度：≤2Km；3、环境温度：-10℃～50℃，相对湿度：≤95%；4、大气压力：80～110kPa；5、周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。四、技术参数1、工作电源：AC/DC220V±10% ；2、加热电源：AV220V±20%3、整机功耗：≤5W；4、抗电强度：外壳与端子间大于 AC2000V；5、绝缘性能：外壳与端子间大于 100MΩ；6、耐压强度：≥AC2000V／1min;7、高压带电指示部分 LED 启辉电压：现场可设，出厂设定为 10 伏起辉；8、闭锁启控电压：起辉电压×1.5；9、内置音频功率：8Ω，1W；10、通讯接口（默认）：RS485。11、保护功能：电源输入采用万次自恢保险丝，短路保护，故障消除自恢复。12、抗电磁干扰性能：符合 IEC255-22 标准规定。注：以上参数为标准配置，可以根据用户要求特制。五、工作原理装置有模拟指示部分、高压带电指示部分、温湿度控制部分及通信部分组成。1、 模拟指示电路的开关量输入信号取自开关柜中一次元件的辅助触点。经噪声吸收、光电隔离电路，信号由 CPU 进行智能逻辑控制处理，驱动动态模拟数码管显示各开关量的分、合状态。2、 高压带电指示电路的输入信号取自与母线相连的高压带电传感器。经浪涌吸收、电流抑制、电磁隔离电路，由 CPU 对三相电压信号进行数字噪声滤波、相序识...
