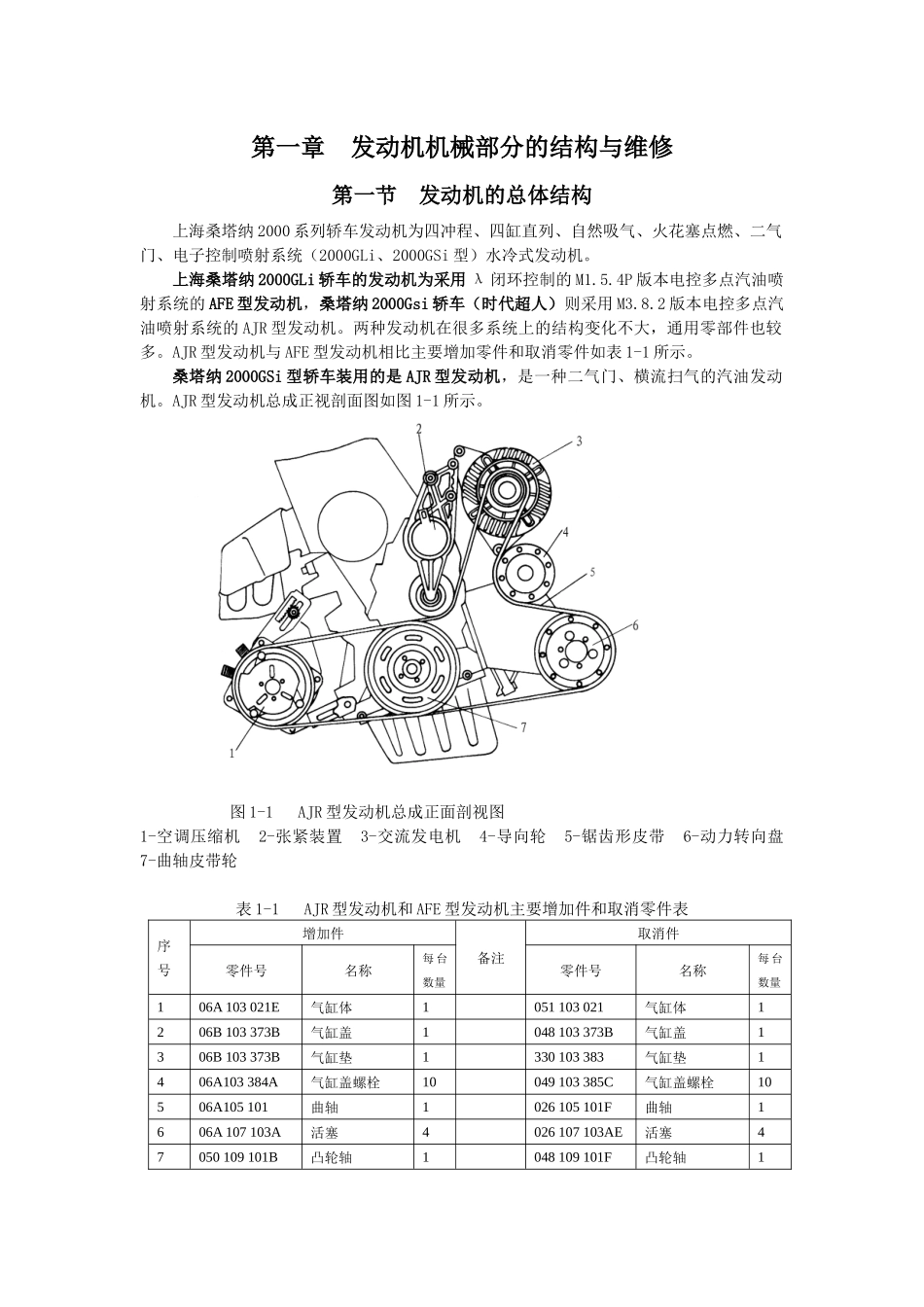

第一章 发动机机械部分的结构与维修第一节 发动机的总体结构上海桑塔纳 2000 系列轿车发动机为四冲程、四缸直列、自然吸气、火花塞点燃、二气门、电子控制喷射系统（2000GLi、2000GSi 型）水冷式发动机。上海桑塔纳 2000GLi 轿车的发动机为采用 λ 闭环控制的 M1.5.4P 版本电控多点汽油喷射系统的 AFE 型发动机，桑塔纳 2000Gsi 轿车（时代超人）则采用 M3.8.2 版本电控多点汽油喷射系统的 AJR 型发动机。两种发动机在很多系统上的结构变化不大，通用零部件也较多。AJR 型发动机与 AFE 型发动机相比主要增加零件和取消零件如表 1-1 所示。桑塔纳 2000GSi 型轿车装用的是 AJR 型发动机，是一种二气门、横流扫气的汽油发动机。AJR 型发动机总成正视剖面图如图 1-1 所示。 图 1-1 AJR 型发动机总成正面剖视图1-空调压缩机 2-张紧装置 3-交流发电机 4-导向轮 5-锯齿形皮带 6-动力转向盘 7-曲轴皮带轮表 1-1 AJR 型发动机和 AFE 型发动机主要增加件和取消零件表序号增加件备注取消件零件号名称每 台数量零件号名称每 台数量106A 103 021E气缸体1051 103 021气缸体1206B 103 373B气缸盖1048 103 373B气缸盖1306B 103 373B气缸垫1330 103 383气缸垫1406A103 384A气缸盖螺栓10049 103 385C气缸盖螺栓10506A105 101曲轴1026 105 101F曲轴1606A 107 103A活塞4026 107 103AE活塞47050 109 101B凸轮轴1048 109 101F凸轮轴1806A 115 105机油泵组件1068 115 109A机油泵组件1906A 119 111A水泵轴承1属 于 06A 121 011E026 119 111水泵轴承11006A 121 017A水封1属 于 06A 121 011E051 121 017水封111050 121 113C节温器1056 121 113D节温器112330 129 607空 气 滤 清 器 组件1330 133 837空气滤清器113058 133 063H节气门体1026 133 061节气门体114051 133 517AKF 控制阀11506B 133 551A喷油器4026 133 025喷油器4161HD 201 801C活性碳罐1AKF1706B 253 033A排气歧管1049 129 591R排气歧管118037 253 039D排气密封垫1037 253 039排气密封垫119330 253 209C前消声器组件1330 253 209A前消声器组件120330 253 409A中消声器组件1323 253 409A中消声器组件121330 253 609C主消声器组件1330 253 609A主消声器组件122330 422 155B动 力 转 向 油 泵组件1330 442 155A动力转向油泵123330 442 371转 向 储 油...
