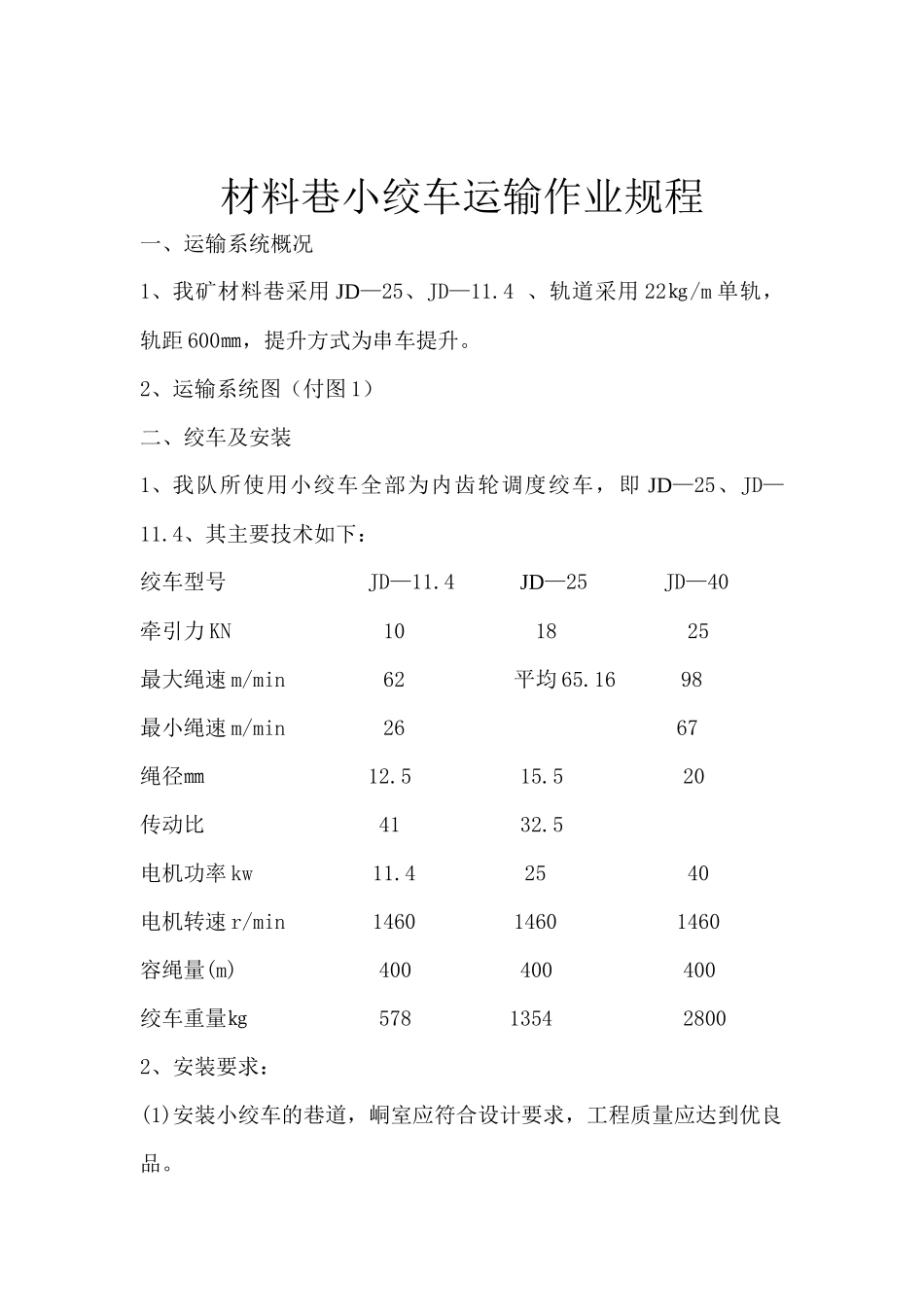

材料巷小绞车运输作业规程一、运输系统概况1、我矿材料巷采用 JD—25、JD—11.4 、轨道采用 22㎏/m 单轨，轨距 600㎜，提升方式为串车提升。2、运输系统图（付图 1）二、绞车及安装1、我队所使用小绞车全部为内齿轮调度绞车，即 JD—25、JD—11.4、其主要技术如下：绞车型号 JD—11.4 JD—25 JD—40牵引力 KN 10 18 25最大绳速 m/min 62 平均 65.16 98最小绳速 m/min 26 67绳径㎜ 12.5 15.5 20传动比 41 32.5电机功率 kw 11.4 25 40电机转速 r/min 1460 1460 1460 容绳量(m) 400 400 400绞车重量㎏ 578 1354 28002、安装要求：(1)安装小绞车的巷道，峒室应符合设计要求，工程质量应达到优良品。(2)所有小绞车必须使用混泥土基础稳固。(3)绞车外缘至支护或碹墙之间最凸出部的最小距离不得小于 0.4 米，至轨道外沿距离不得小于 0.5 米。(4)混泥土基础应打在巷道底板上，严禁打在浮煤碴上，且平面长宽两侧距机座固定螺丝处不得小于 0.2 米，混泥土深度 JD—25 不得小于 1.2 米，JD—11.4 不得小于 1 米。(5)预埋螺栓应垂直于机座，下部必须有钩形，防止拉脱，杆体直径应符合下列要求：11.4 千瓦绞车≥16㎜,25 千瓦绞车≥24㎜,杆体埋入长度与混泥土基础厚度不得大于 100㎜，，露出部分应为安装好机座后，地角螺栓头露出螺母 1—3 个螺距，双螺母拧紧后，螺栓头露出螺母 1—3 个螺距。(6)防松垫圈规格数量应符合要求。(7)永久性绞车必须有砌碹或支护的绞车硐室并有足够的操作空间。三、各种车辆的连接方式1、绞车钩头用与钢丝绳直径相适应的桃形环，绳卡固定，绳卡个数及间距规定：（GB5976—86）（1）钢丝绳卡应把夹座扣在钢丝绳工作段上，“U”形螺栓扣在钢丝绳的尾段上。钢丝绳卡不得在钢丝绳上交替布置。（2）钢丝绳卡的数量及间距钢丝绳公称直径（㎜）钢丝绳夹的最少数量组绳夹间距12.5375—87.515.5393—108.518.53111—129.5（3）钢丝绳卡的紧固方法紧固绳卡时必须考虑每个绳卡的合理受力，离桃形环最远处的绳卡应尽可能的靠近桃形环，但必须保证绳卡的正确拧紧，不得损坏钢丝绳的外层钢丝。2、钩头与车辆之间的连接（1）一吨矿车与一吨矿车之间采用一吨矿车标准插销和标准三环链相连；（2）三吨平板车与三吨平板车之间采用标准三环链和专用Ｍ 42 大螺栓进行连接；（3）一吨矿车与三吨平板车之间采用标准插销和标准链环专用Ｍ 42 大螺栓进行连接；（4）对于超长的料车采用超...
