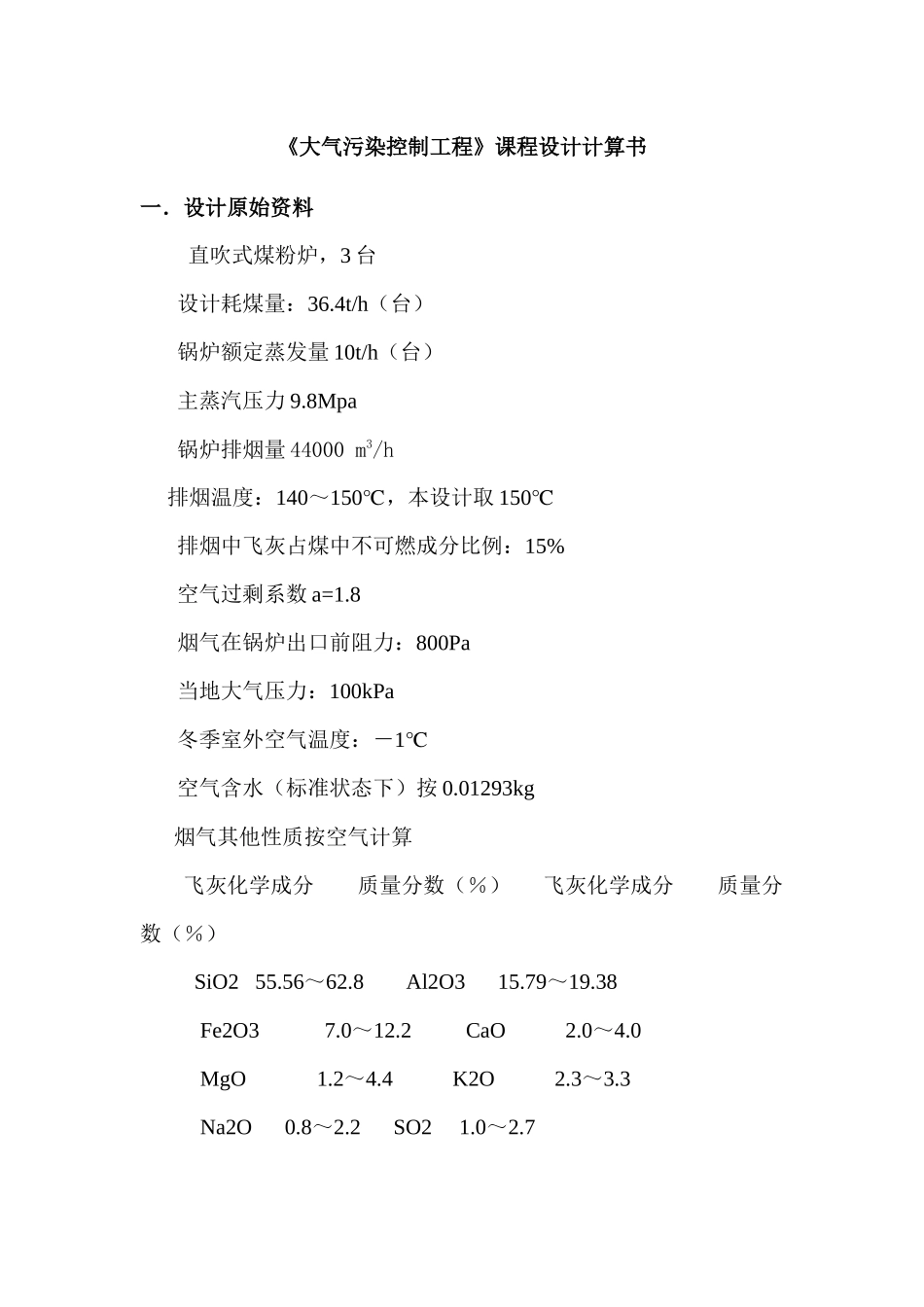

《大气污染控制工程》课程设计计算书VIP免费

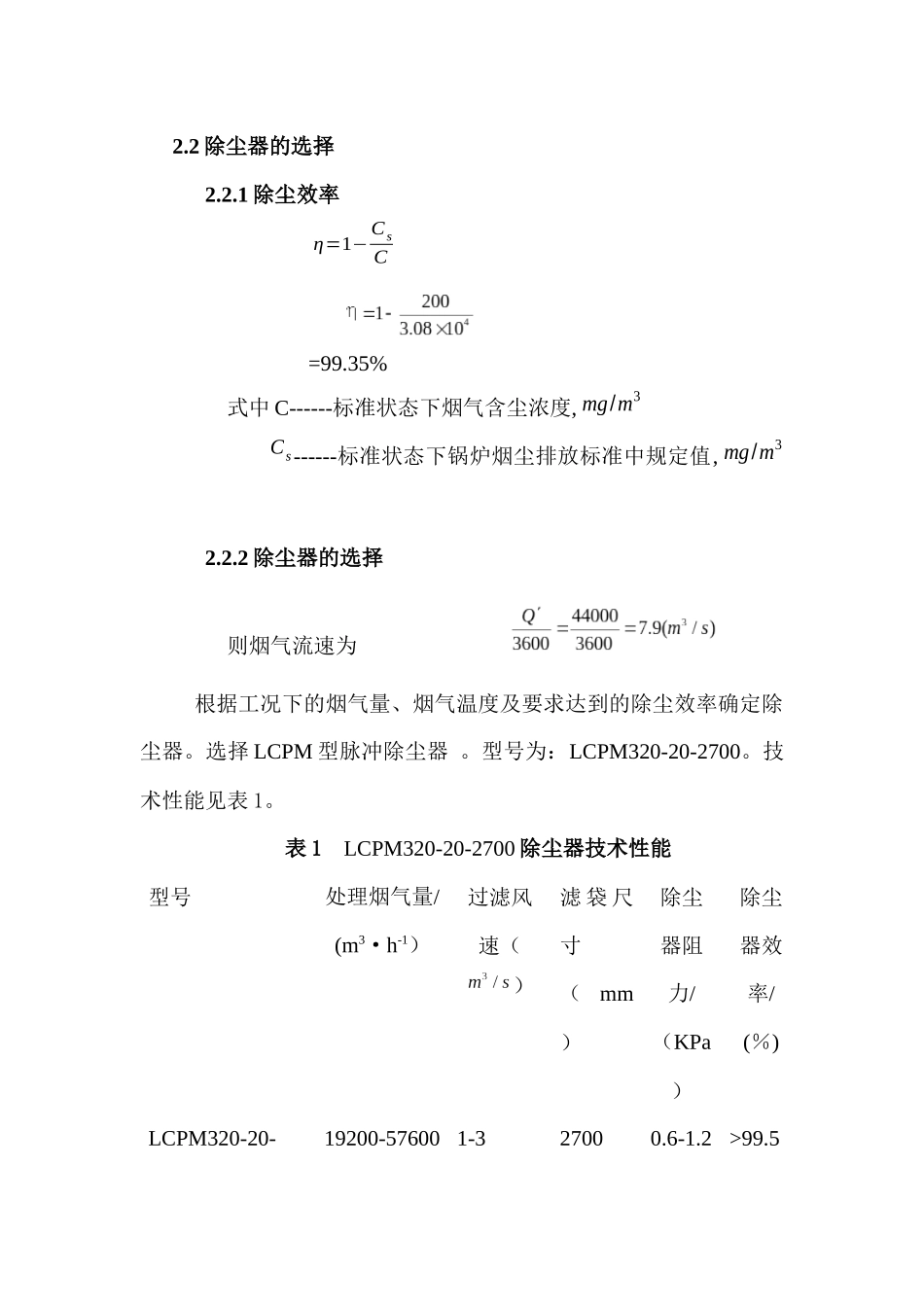

《大气污染控制工程》课程设计计算书一．设计原始资料 直吹式煤粉炉，3 台设计耗煤量：36.4t/h（台）锅炉额定蒸发量 10t/h（台）主蒸汽压力 9.8Mpa锅炉排烟量 44000 m3/h 排烟温度：140～150℃，本设计取 150℃排烟中飞灰占煤中不可燃成分比例：15%空气过剩系数 a=1.8烟气在锅炉出口前阻力：800Pa当地大气压力：100kPa冬季室外空气温度：－1℃空气含水（标准状态下）按 0.01293kg烟气其他性质按空气计算飞灰化学成分 质量分数（％） 飞灰化学成分 质量分数（％）SiO2 55.56～62.8 Al2O3 15.79～19.38Fe2O3 7.0～12.2 CaO 2.0～4.0MgO 1.2～4.4 K2O 2.3～3.3Na2O 0.8～2.2 SO2 1.0～2.7按锅炉大气污染物排放标准（GB13271－2001）中二类区标准执行。烟尘浓度排放标准（标准状态下）：200mg/m3二.设计计算2.1 燃煤锅炉烟气量 ------工况下理论烟气量,m3/kgQ-----标准状态下烟气流量,(m3/h) T '-----工况下烟气温度,KT------标准状态下温度,273K 2.1.2 烟气含尘浓度 式中dsh-------排烟中飞灰占煤中不可燃成分的质量分数 A -------煤中不可燃成分的含量 Qs------标准状态下实际烟气量, (m3/kg)2.2 除尘器的选择2.2.1 除尘效率 η=1− CsC =99.35%式中 C------标准状态下烟气含尘浓度, mg/m3Cs------标准状态下锅炉烟尘排放标准中规定值, mg/m32.2.2 除尘器的选择 则烟气流速为 根据工况下的烟气量、烟气温度及要求达到的除尘效率确定除尘器。选择 LCPM 型脉冲除尘器 。型号为：LCPM320-20-2700。技术性能见表 1。表 1 LCPM320-20-2700 除尘器技术性能型号处理烟气量/(m3·h-1）过滤风速（）滤 袋 尺寸（mm）除尘器阻力/（KPa）除尘器效率/(％)LCPM320-20-19200-57600 1-327000.6-1.2 >99.52700设备安装尺寸见表 2。表 2 LCPM320-20-2700 除尘器安装尺寸型号外形尺寸进口尺寸出口尺寸接口标高长宽高ABN1nfeH1H2H3LCPM320-20-270041394042439927003839500109019014027152965105992.3 确定除尘器，风机，烟囱的位置及管道布置。并计算各管段的管径，长度烟囱高度和出口内径以及系统总阻力。2.3.1 各装置及管道布置的原则 根据锅炉运行情况现场的实际情况确定各装置的位置。一旦确定各装置的位置，管道的布置也就基本可以确定了。对各装置及管道的布置应力求简单，紧凑，管路短，占地面积，并使安装，操作方便。2.3.2 管径的确定 d=√4 Qπv（m）式中 Q —— 工作状态下管道内的...
