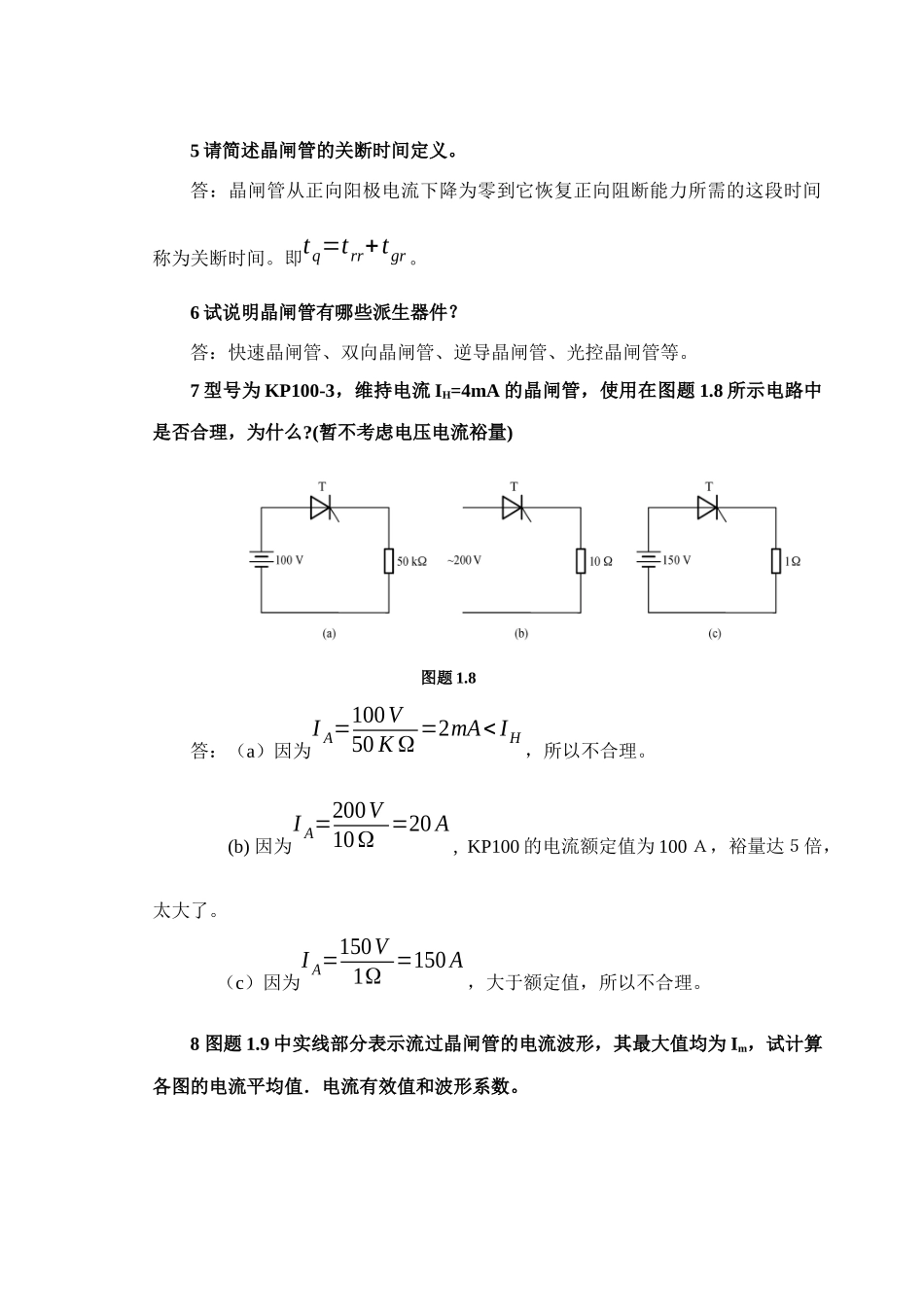

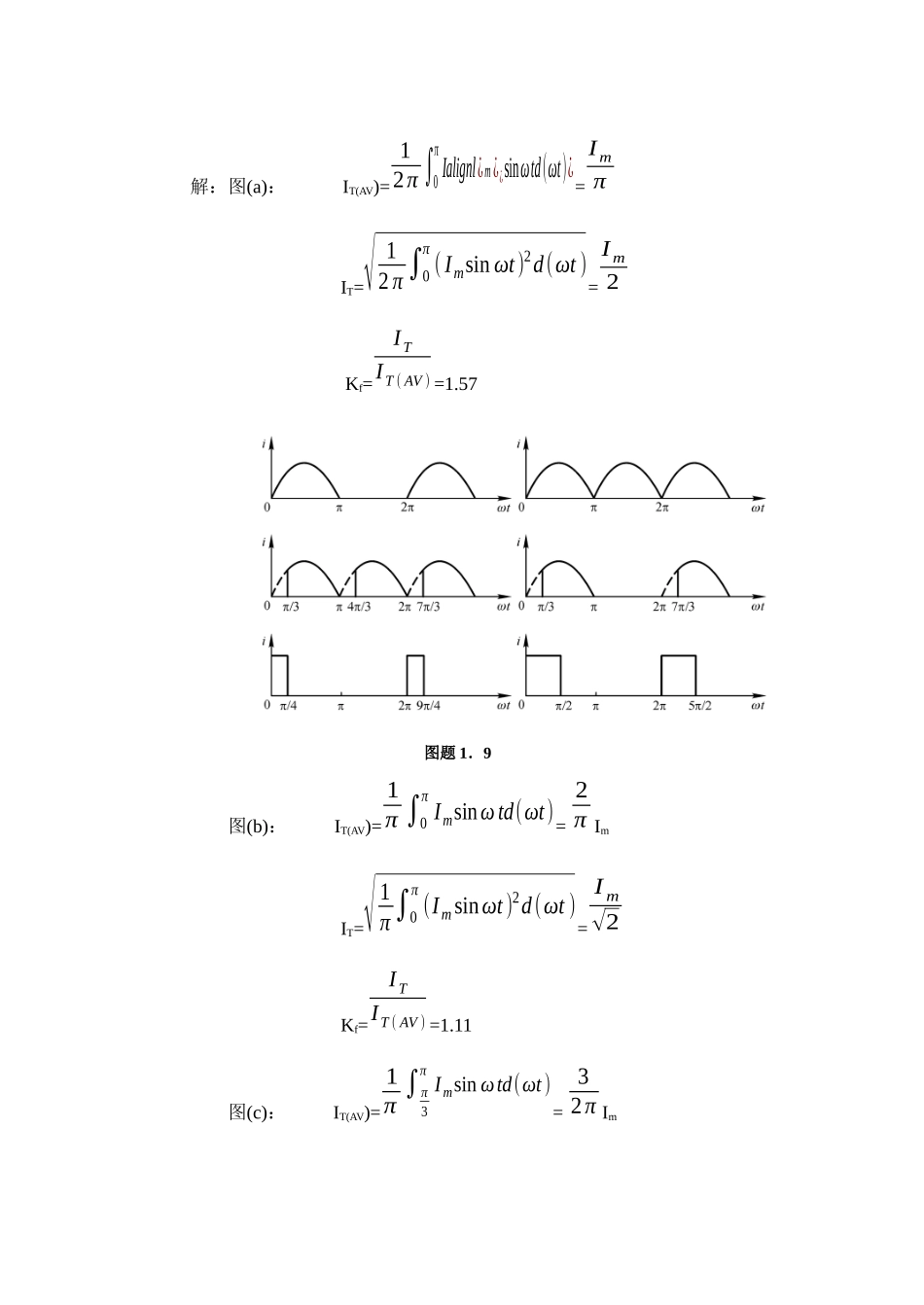

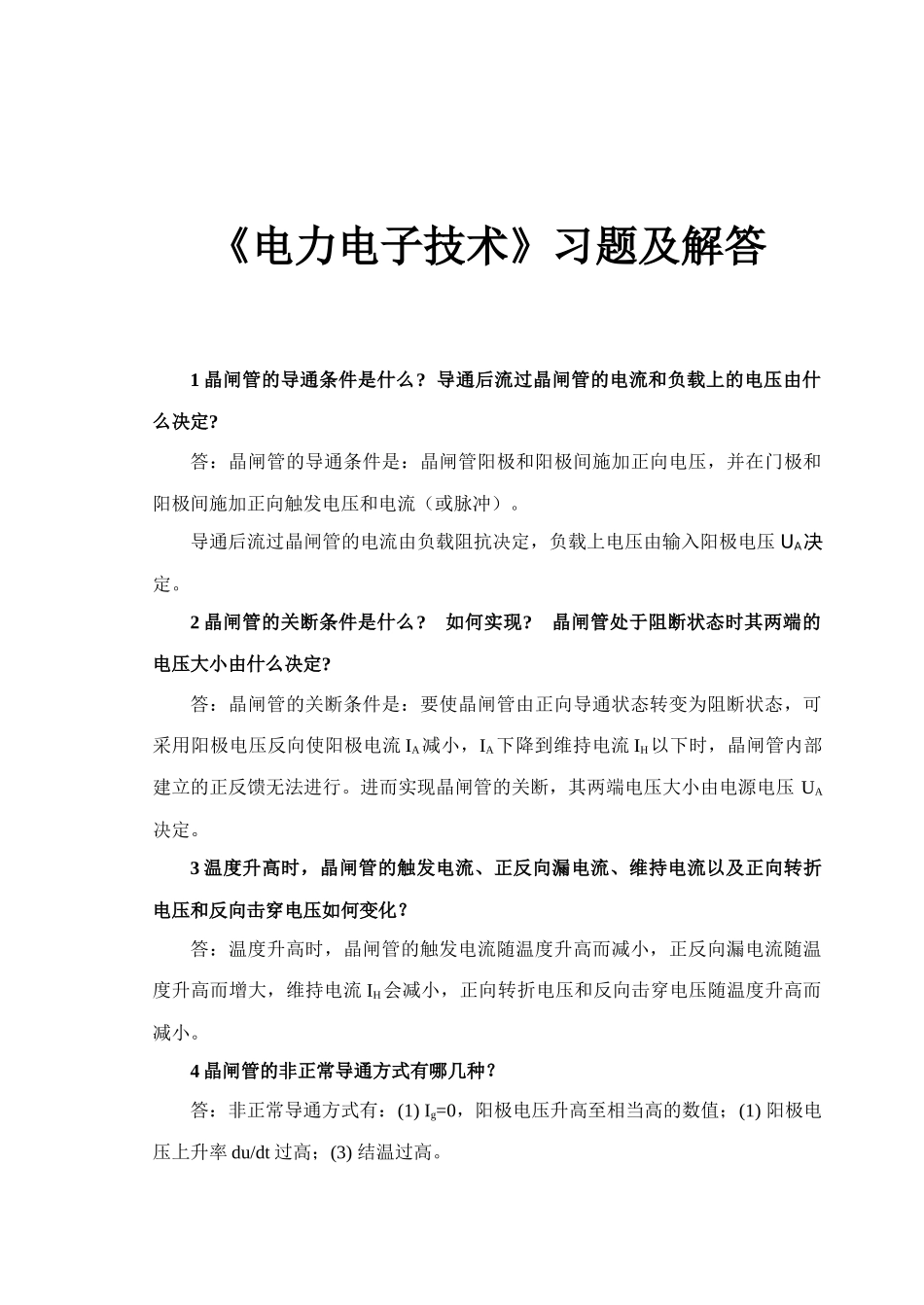

《电力电子技术》习题及解答1 晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压 UA决定。2 晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流 IA减小，IA下降到维持电流 IH以下时，晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断，其两端电压大小由电源电压 UA决定。3 温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流 IH会减小，正向转折电压和反向击穿电压随温度升高而减小。4 晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) Ig=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率 du/dt 过高；(3) 结温过高。5 请简述晶闸管的关断时间定义。答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即tq=trr+tgr 。6 试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。7 型号为 KP100-3，维持电流 IH=4mA 的晶闸管，使用在图题 1.8 所示电路中是否合理，为什么?(暂不考虑电压电流裕量) 图题 1.8 答：（a）因为I A=100V50 K Ω =2mA< I H ，所以不合理。(b) 因为I A=200V10Ω =20 A, KP100 的电流额定值为 100 Ａ，裕量达５倍，太大了。（c）因为I A=150V1Ω =150 A，大于额定值，所以不合理。8 图题 1.9 中实线部分表示流过晶闸管的电流波形，其最大值均为 Im，试计算各图的电流平均值．电流有效值和波形系数。解：图(a)： IT(AV)=12π ∫0πIalignl¿m¿¿sinωtd(ωt)¿=I mπIT=√12 π∫0π(Imsin ωt)2d(ωt )=I m2 Kf=I TI T ( AV ) =1.57 图题 1．9图(b)： IT(AV)=1π ∫0πImsinω td(ωt)= 2π ImIT=√1π∫0π(Imsinωt)2d(ωt )=I m√2Kf=I TI T ( AV ) =1.11图(c)： IT(AV)=1π ∫π3π I msin ωtd(ωt)= 32π ImIT=√1π∫π3π (Imsinωt)2 d( ωt)= Im√1...
