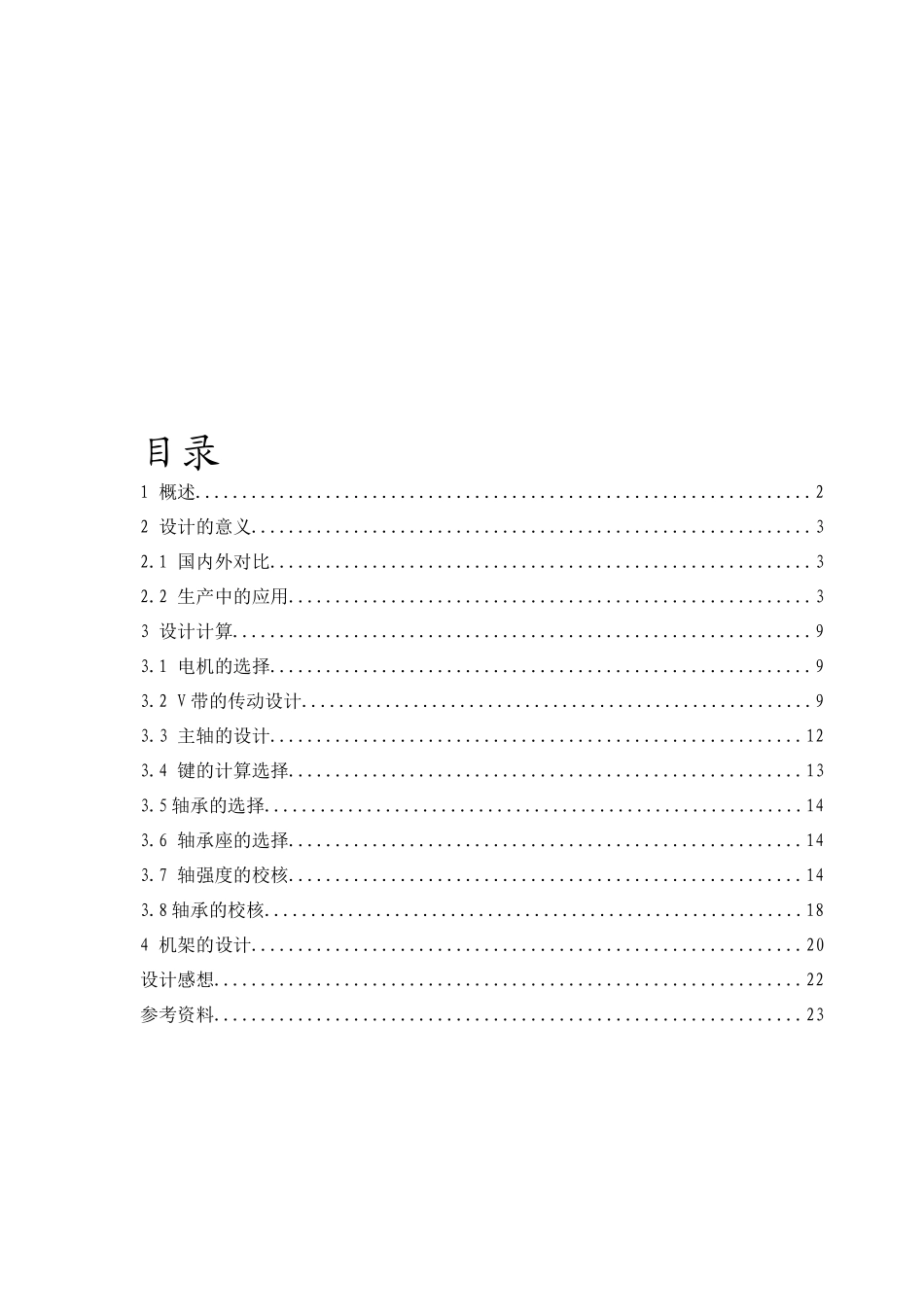

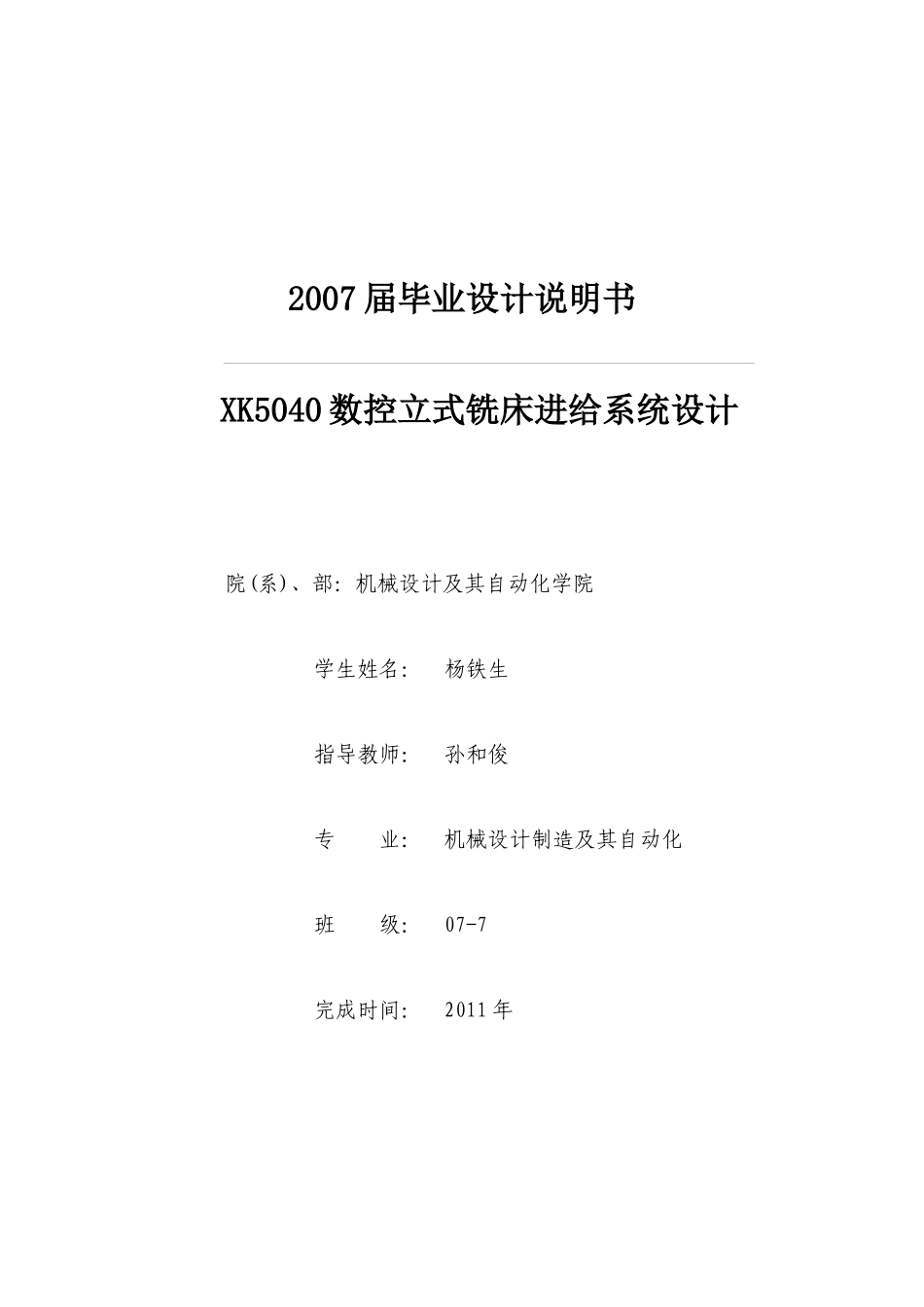

2007 届毕业设计说明书 XK5040 数控立式铣床进给系统设计 院(系)、部:机械设计及其自动化学院学生姓名: 杨铁生指导教师: 孙和俊专 业: 机械设计制造及其自动化班 级: 07-7完成时间: 2011 年 目录1 概述..................................................................22 设计的意义............................................................32.1 国内外对比..........................................................32.2 生产中的应用........................................................33 设计计算..............................................................93.1 电机的选择..........................................................93.2 V 带的传动设计.......................................................93.3 主轴的设计.........................................................123.4 键的计算选择.......................................................133.5 轴承的选择..........................................................143.6 轴承座的选择.......................................................143.7 轴强度的校核.......................................................143.8 轴承的校核..........................................................184 机架的设计...........................................................20设计感想...............................................................22参考资料...............................................................231 概述——————2 设计进给系统的意义2.1 国内外对比——————2.2 进给系统在铣削生产中的应用——————1.1 横向进给系统的设计采用半闭环机床进给系统,滚珠丝杆拖动工作台。传感器与电机轴相联,用来检测电机转角和转速,并把它们转换为电信号反馈给数控装置,传感器采用脉冲编码器。(1)横向进给系统的设计计算工作台重量: W=112Kgf=1120N(根据图纸粗略计算)时间常数: T=25 ms滚珠丝杠基本导程: Lo=6mm行程: S=500mm步距角: α=0.750/step快速进给速度: V max=1500mm/min(2)工作台选择:(mm)工作台宽度 B=400工作台面长度 L=800 立式主轴端面到工作台面的最小距离 H2=100工作台 T 形槽宽度 b/mm(按 GB/T158-1996...
