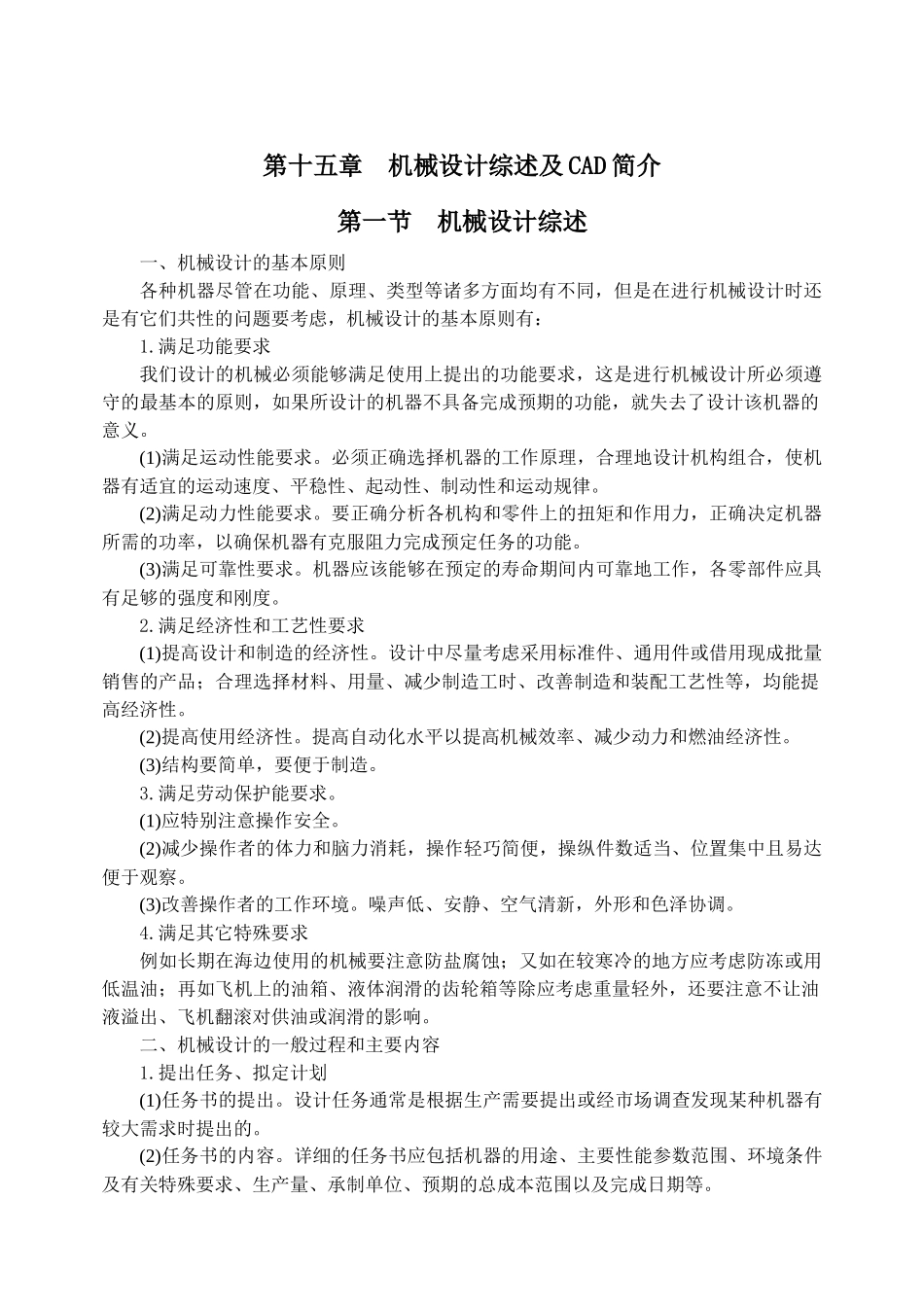

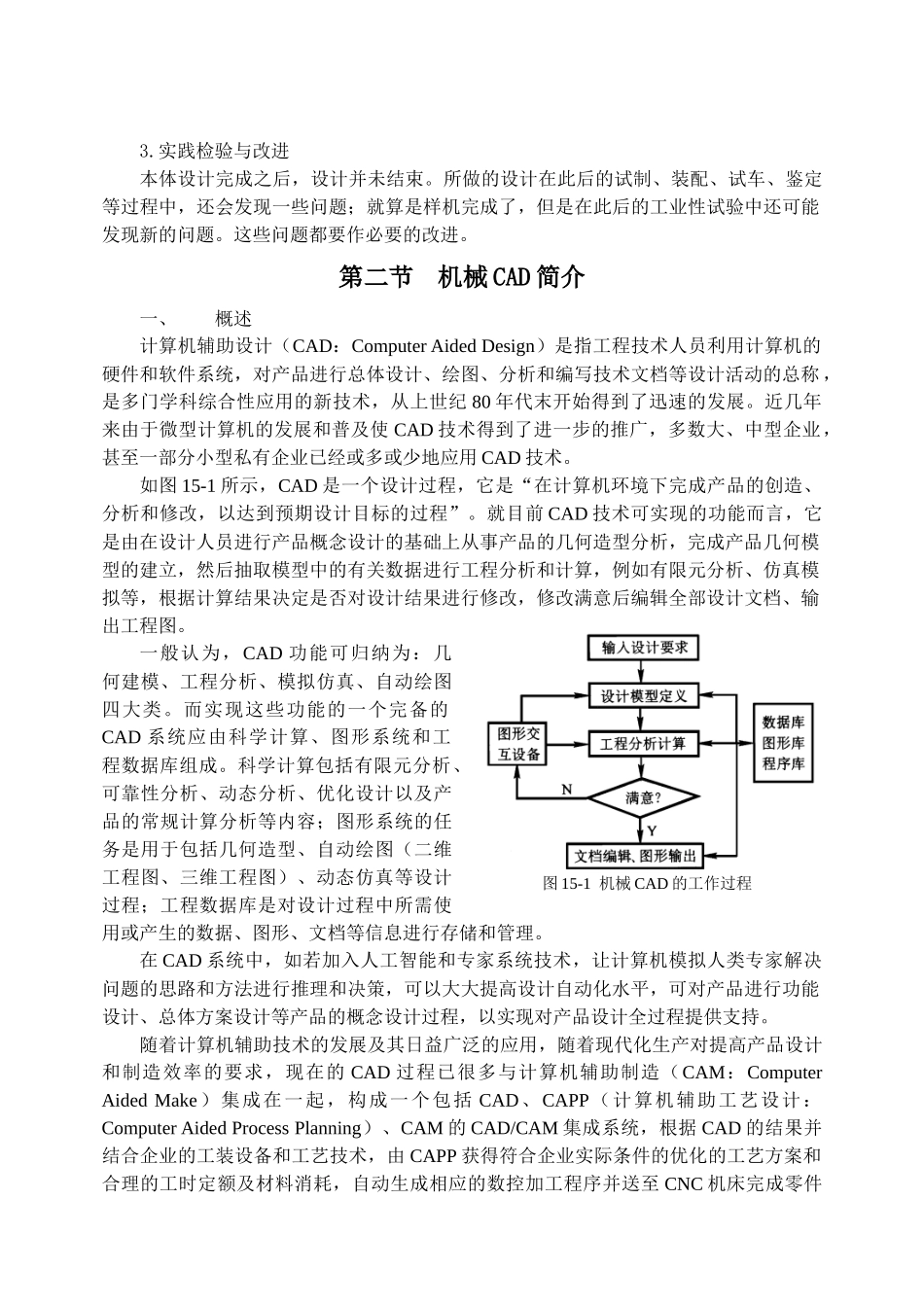

第十五章 机械设计综述及 CAD 简介第一节 机械设计综述一、机械设计的基本原则各种机器尽管在功能、原理、类型等诸多方面均有不同，但是在进行机械设计时还是有它们共性的问题要考虑，机械设计的基本原则有：1.满足功能要求我们设计的机械必须能够满足使用上提出的功能要求，这是进行机械设计所必须遵守的最基本的原则，如果所设计的机器不具备完成预期的功能，就失去了设计该机器的意义。(1)满足运动性能要求。必须正确选择机器的工作原理，合理地设计机构组合，使机器有适宜的运动速度、平稳性、起动性、制动性和运动规律。(2)满足动力性能要求。要正确分析各机构和零件上的扭矩和作用力，正确决定机器所需的功率，以确保机器有克服阻力完成预定任务的功能。(3)满足可靠性要求。机器应该能够在预定的寿命期间内可靠地工作，各零部件应具有足够的强度和刚度。2.满足经济性和工艺性要求(1)提高设计和制造的经济性。设计中尽量考虑采用标准件、通用件或借用现成批量销售的产品；合理选择材料、用量、减少制造工时、改善制造和装配工艺性等，均能提高经济性。(2)提高使用经济性。提高自动化水平以提高机械效率、减少动力和燃油经济性。(3)结构要简单，要便于制造。3.满足劳动保护能要求。(1)应特别注意操作安全。(2)减少操作者的体力和脑力消耗，操作轻巧简便，操纵件数适当、位置集中且易达便于观察。(3)改善操作者的工作环境。噪声低、安静、空气清新，外形和色泽协调。4.满足其它特殊要求例如长期在海边使用的机械要注意防盐腐蚀；又如在较寒冷的地方应考虑防冻或用低温油；再如飞机上的油箱、液体润滑的齿轮箱等除应考虑重量轻外，还要注意不让油液溢出、飞机翻滚对供油或润滑的影响。二、机械设计的一般过程和主要内容1.提出任务、拟定计划(1)任务书的提出。设计任务通常是根据生产需要提出或经市场调查发现某种机器有较大需求时提出的。(2)任务书的内容。详细的任务书应包括机器的用途、主要性能参数范围、环境条件及有关特殊要求、生产量、承制单位、预期的总成本范围以及完成日期等。(3)拟定计划。接到任务书后，应组织有关人员就设计任务书提出的各项要求进行全面分析和调查研究，以图较深地理解任务的政治意义、经济价值、技术要求、重点难点 、需攻关的方向、完成任务的主要途径和关键的技术实验等。2.本体设计包括总体设计、结构设计和零件设计三个阶段，这是具体进行机械设计的主体部分。(1)总体设计阶段。这是从机器的工作原理到...
