某高炉钢结构制作安装工程施工组织设计VIP免费

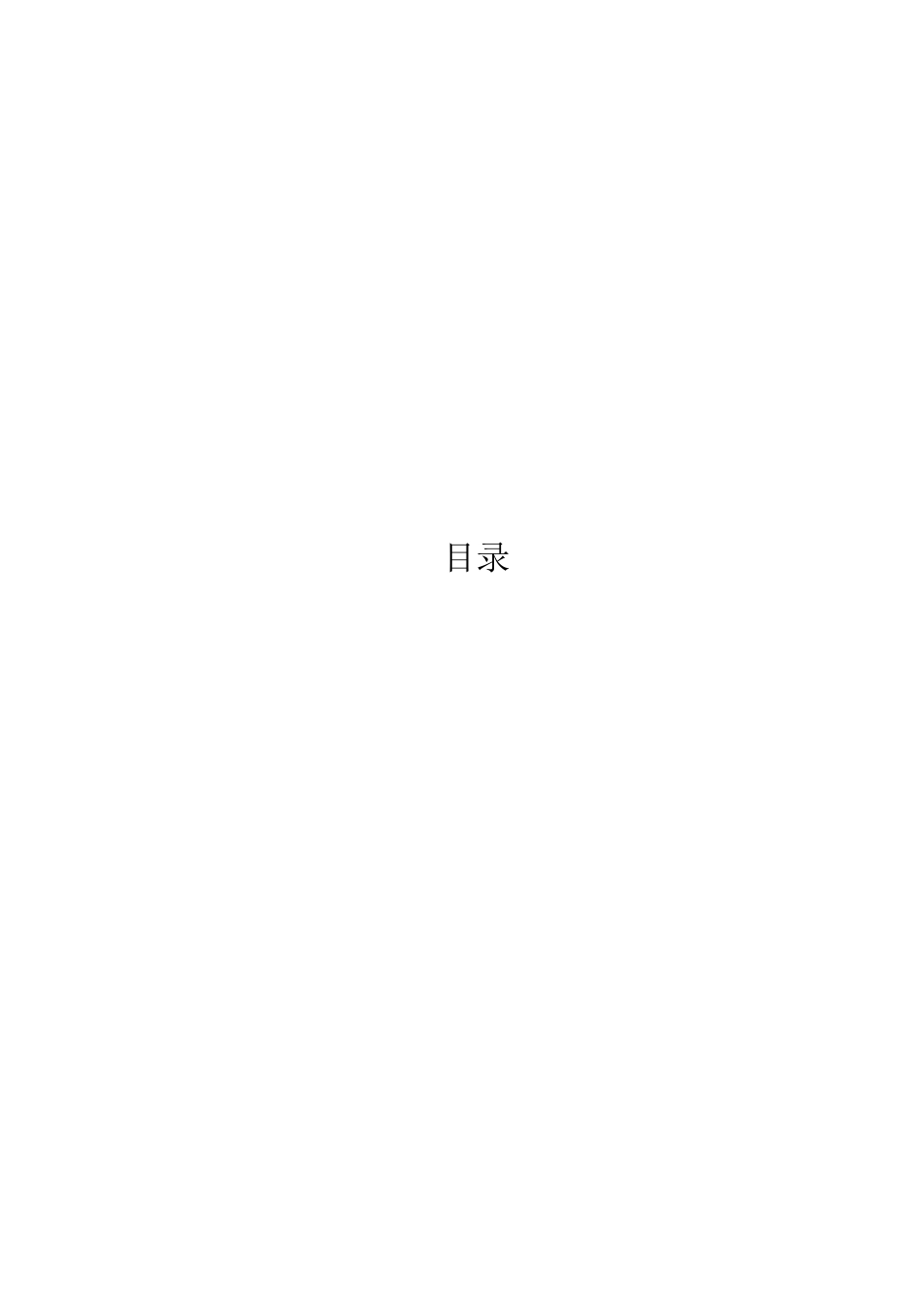

某高炉钢结构制作安装工程施工组织设计_第1页
1/47
某高炉钢结构制作安装工程施工组织设计_第2页
2/47

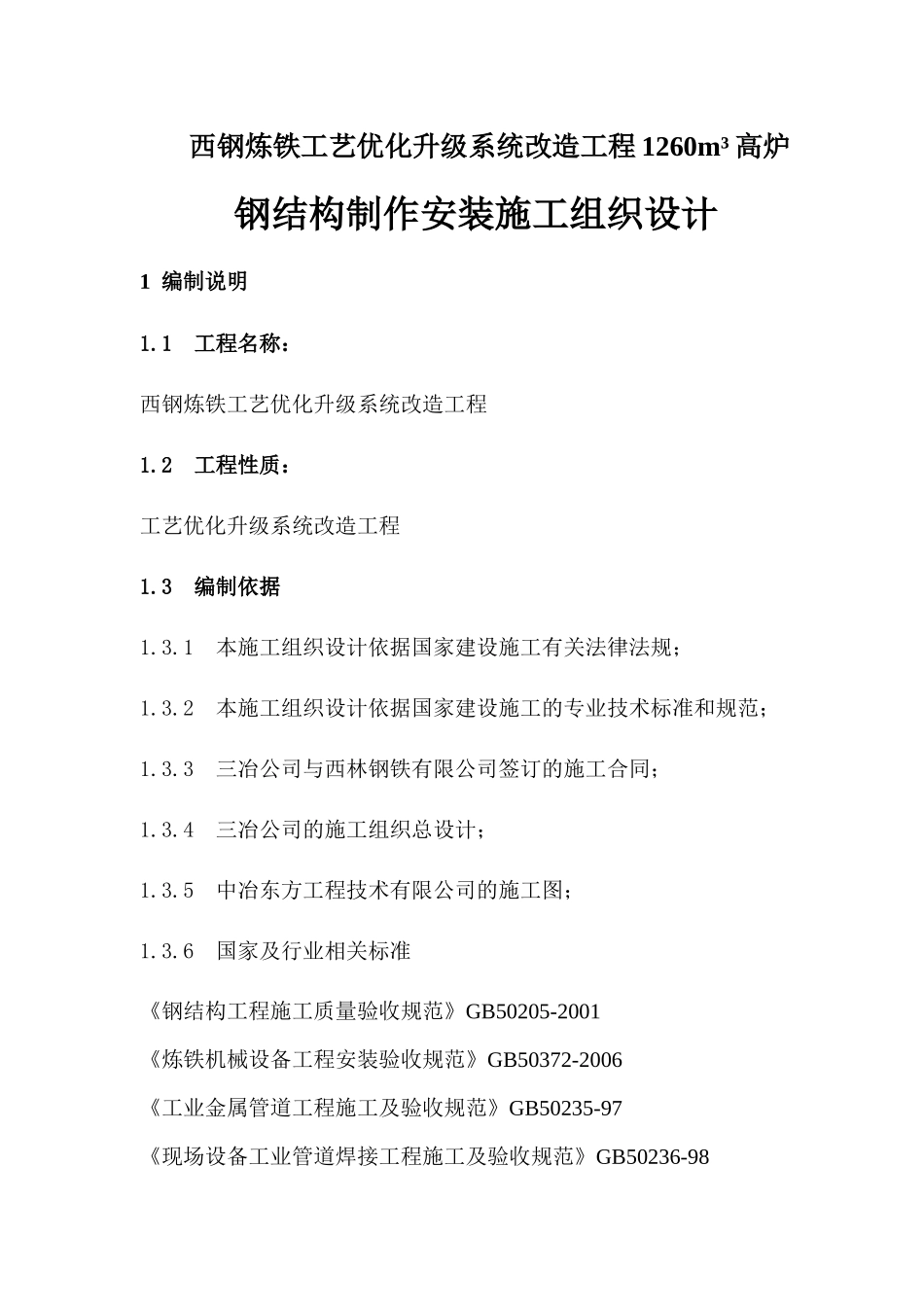

某高炉钢结构制作安装工程施工组织设计_第3页
3/47
目录西钢炼铁工艺优化升级系统改造工程 1260m³ 高炉钢结构制作安装施工组织设计1 编制说明1.1 工程名称:西钢炼铁工艺优化升级系统改造工程1.2 工程性质:工艺优化升级系统改造工程1.3 编制依据1.3.1 本施工组织设计依据国家建设施工有关法律法规;1.3.2 本施工组织设计依据国家建设施工的专业技术标准和规范;1.3.3 三冶公司与西林钢铁有限公司签订的施工合同;1.3.4 三冶公司的施工组织总设计;1.3.5 中冶东方工程技术有限公司的施工图;1.3.6 国家及行业相关标准《钢结构工程施工质量验收规范》GB50205-2001《炼铁机械设备工程安装验收规范》GB50372-2006《工业金属管道工程施工及验收规范》GB50235-97《现场设备工业管道焊接工程施工及验收规范》GB50236-98《建筑防腐工程施工及验收规范》GB50212-2002《工业金属管道工程质量检验评定标准》GB50184-93《冶金机械设备安装工程施工及验收通用规定》YBJ201-882 工程概况2.1 工程简介西林钢铁集团拟新建 2 座 1260m³ 高炉,分二期建设,本设计为一期建设,年产铁水 94.8 万吨,能源介质为 1 座 1260m³ 高炉的能耗指标。新建高炉系统布置在现有即将淘汰落后生产的 2×130m³ 高炉的位置 上 , 采 用 一 列 式 布 置 。 其 中 1# 高 炉 中 心 坐 标 为X=839.30,Y=248.80。在新建高炉的周围布置有热风炉系统、重力除尘器、出铁场除尘、水渣系统及堆场、中央控制室等,布袋除尘系统和 TRT 布置在 1#高炉的北侧,空压站布置在 1#高炉出铁场除尘的北侧、循环水泵房、除盐水泵房布置在 TRT 的北侧并在其东侧布置高炉鼓风机站和锅炉房。2.2 工程内容1260m3高炉系统所涉的高炉炉壳、炉体框架、炉顶刚架、热风围管、热风炉主体结构及粗煤气管道及管道支架、重力除尘系统、出铁场、上升下降管、各层平台等钢结构制作安装。2.3 建设单位:西林钢铁集团有限公司2.4 设计单位:中冶东方工程技术有限公司2.5 施工单位:三冶结构制造安装工程公司3. 施工组织3.1 施工组织模式 该工程由三冶结构制造安装工程公司组成该工程结构施工项目经理部,负有工程管理、质量、安全、进度等管理责任和经济责任。项目经理部由三冶结构公司工程技术部、经营计划部、质量安全部、材料供应部等部门组成,形成统一指挥、统一管理、统一协调的施工管理格局。施工作业由结构安装专业施工队伍组成。3.2 施工组织机构 西林钢铁 1260m3高炉项目经理部组织构成 表 1...
