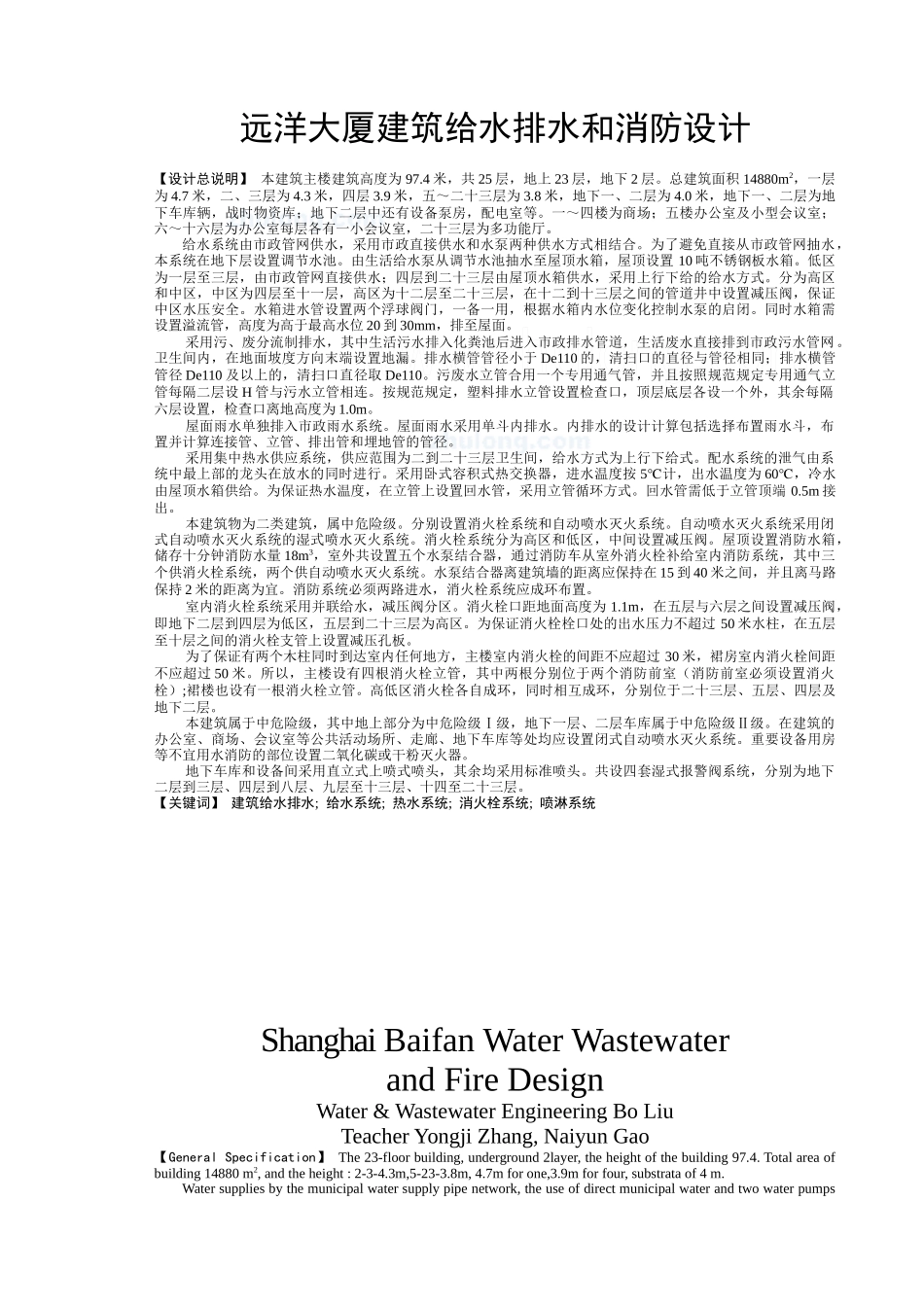

远洋大厦建筑给水排水和消防设计【设计总说明】 本建筑主楼建筑高度为 97.4 米,共 25 层,地上 23 层,地下 2 层。总建筑面积 14880m2,一层为 4.7 米,二、三层为 4.3 米,四层 3.9 米,五~二十三层为 3.8 米,地下一、二层为 4.0 米,地下一、二层为地下车库辆,战时物资库;地下二层中还有设备泵房,配电室等。一~四楼为商场;五楼办公室及小型会议室;六~十六层为办公室每层各有一小会议室,二十三层为多功能厅。给水系统由市政管网供水,采用市政直接供水和水泵两种供水方式相结合。为了避免直接从市政管网抽水,本系统在地下层设置调节水池。由生活给水泵从调节水池抽水至屋顶水箱,屋顶设置 10 吨不锈钢板水箱。低区为一层至三层,由市政管网直接供水;四层到二十三层由屋顶水箱供水,采用上行下给的给水方式。分为高区和中区,中区为四层至十一层,高区为十二层至二十三层,在十二到十三层之间的管道井中设置减压阀,保证中区水压安全。水箱进水管设置两个浮球阀门,一备一用,根据水箱内水位变化控制水泵的启闭。同时水箱需设置溢流管,高度为高于最高水位 20 到 30mm,排至屋面。采用污、废分流制排水,其中生活污水排入化粪池后进入市政排水管道,生活废水直接排到市政污水管网。卫生间内,在地面坡度方向末端设置地漏。排水横管管径小于 De110 的,清扫口的直径与管径相同;排水横管管径 De110 及以上的,清扫口直径取 De110。污废水立管合用一个专用通气管,并且按照规范规定专用通气立管每隔二层设 H 管与污水立管相连。按规范规定,塑料排水立管设置检查口,顶层底层各设一个外,其余每隔六层设置,检查口离地高度为 1.0m。屋面雨水单独排入市政雨水系统。屋面雨水采用单斗内排水。内排水的设计计算包括选择布置雨水斗,布置并计算连接管、立管、排出管和埋地管的管径。采用集中热水供应系统,供应范围为二到二十三层卫生间,给水方式为上行下给式。配水系统的泄气由系统中最上部的龙头在放水的同时进行。采用卧式容积式热交换器,进水温度按 5℃计,出水温度为 60℃,冷水由屋顶水箱供给。为保证热水温度,在立管上设置回水管,采用立管循环方式。回水管需低于立管顶端 0.5m 接出。本建筑物为二类建筑,属中危险级。分别设置消火栓系统和自动喷水灭火系统。自动喷水灭火系统采用闭式自动喷水灭火系统的湿式喷水灭火系统。消火栓系统分为高区和低区,中间设置减压阀。屋顶设置消防水箱,...
