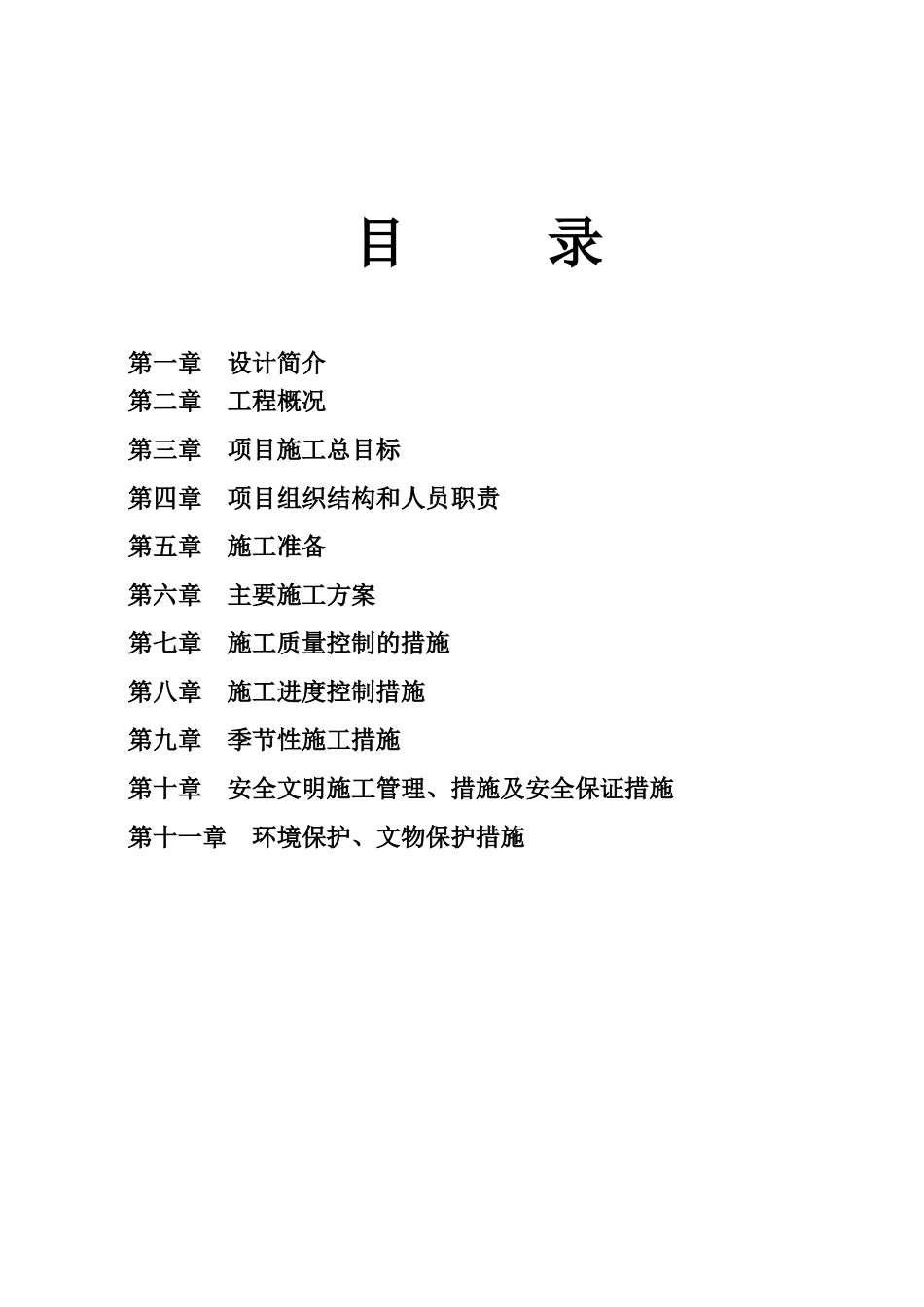

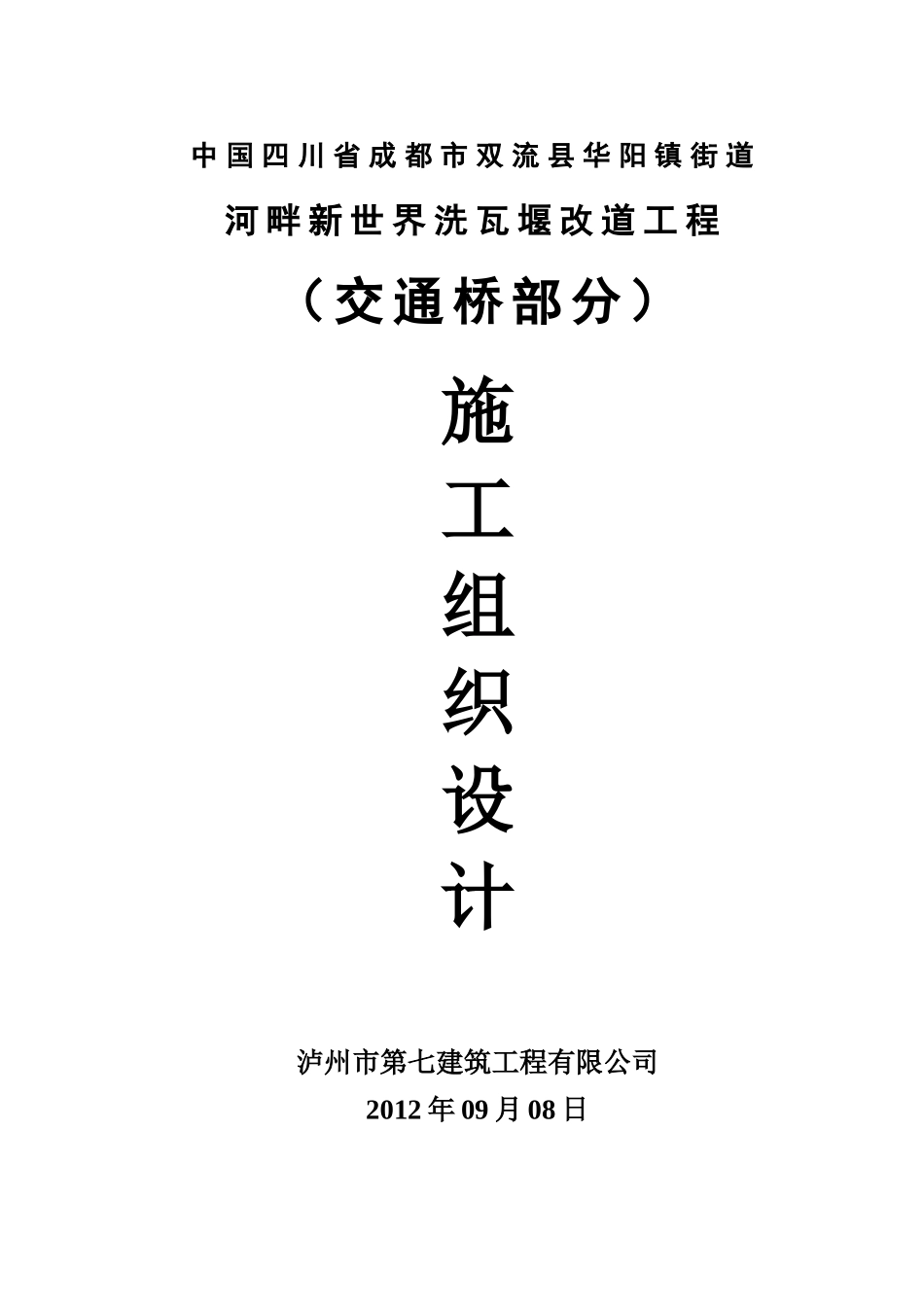

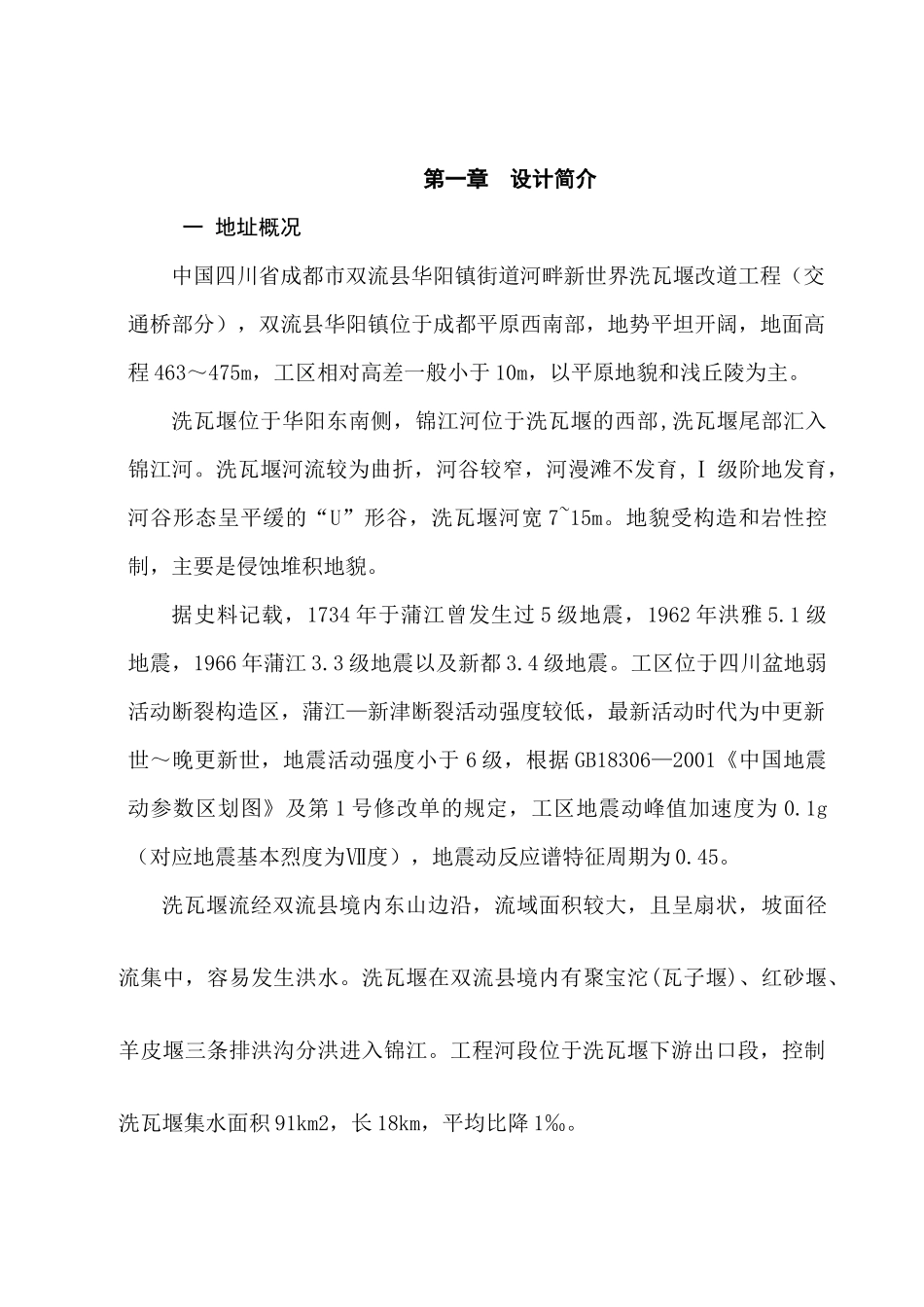

中 国 四 川 省 成 都 市 双 流 县 华 阳 镇 街 道河 畔 新 世 界 洗 瓦 堰 改 道 工 程（ 交 通 桥 部 分 ） 施工组织设计泸州市第七建筑工程有限公司2012 年 09 月 08 日 目 录 第一章 设计简介第二章 工程概况第三章 项目施工总目标第四章 项目组织结构和人员职责 第五章 施工准备第六章 主要施工方案第七章 施工质量控制的措施 第八章 施工进度控制措施 第九章 季节性施工措施 第十章 安全文明施工管理、措施及安全保证措施 第十一章 环境保护、文物保护措施 第一章 设计简介 一 地址概况中国四川省成都市双流县华阳镇街道河畔新世界洗瓦堰改道工程（交通桥部分），双流县华阳镇位于成都平原西南部，地势平坦开阔，地面高程 463～475m，工区相对高差一般小于 10m，以平原地貌和浅丘陵为主。洗瓦堰位于华阳东南侧，锦江河位于洗瓦堰的西部,洗瓦堰尾部汇入锦江河。洗瓦堰河流较为曲折，河谷较窄，河漫滩不发育,Ⅰ 级阶地发育，河谷形态呈平缓的“U”形谷，洗瓦堰河宽 7~15m。地貌受构造和岩性控制，主要是侵蚀堆积地貌。据史料记载，1734 年于蒲江曾发生过 5 级地震，1962 年洪雅 5.1 级地震，1966 年蒲江 3.3 级地震以及新都 3.4 级地震。工区位于四川盆地弱活动断裂构造区，蒲江—新津断裂活动强度较低，最新活动时代为中更新世～晚更新世，地震活动强度小于 6 级，根据 GB18306—2001《中国地震动参数区划图》及第 1 号修改单的规定，工区地震动峰值加速度为 0.1g（对应地震基本烈度为Ⅶ度），地震动反应谱特征周期为 0.45。洗瓦堰流经双流县境内东山边沿，流域面积较大，且呈扇状，坡面径流集中，容易发生洪水。洗瓦堰在双流县境内有聚宝沱(瓦子堰)、红砂堰、羊皮堰三条排洪沟分洪进入锦江。工程河段位于洗瓦堰下游出口段，控制洗瓦堰集水面积 91km2，长 18km，平均比降 1‰。桥址区地层结构较简单，覆盖层由第四系全新统河流冲积物粉土，沙砾石，和卵石层组成，但需进一步核实。二﹑主要技术标准交通桥位于洗瓦堰改道工程中心桩号 0+618.102 处，桥梁净跨 20m，净宽 15.2m，采用 T 梁结构，设计标准汽-20，设计抗震烈度：7 级。通航等级；不通航。三 主要材料(1)混凝土Ｃ 30：路桥搭接板、桥面铺装Ｃ 40：，桥台帽、砼限位卡、砼支座垫石、T 梁、肋板(2)Ｃ 20: 护底，墙身(3)钢筋 采用普通钢筋：R235﹑HRB335；(3)桥梁支座:采用 700...
