PLC电子教案--三菱FX2N系列硬件系统VIP免费

PLC电子教案--三菱FX2N系列硬件系统_第1页
1/105
PLC电子教案--三菱FX2N系列硬件系统_第2页
2/105
PLC电子教案--三菱FX2N系列硬件系统_第3页
3/105

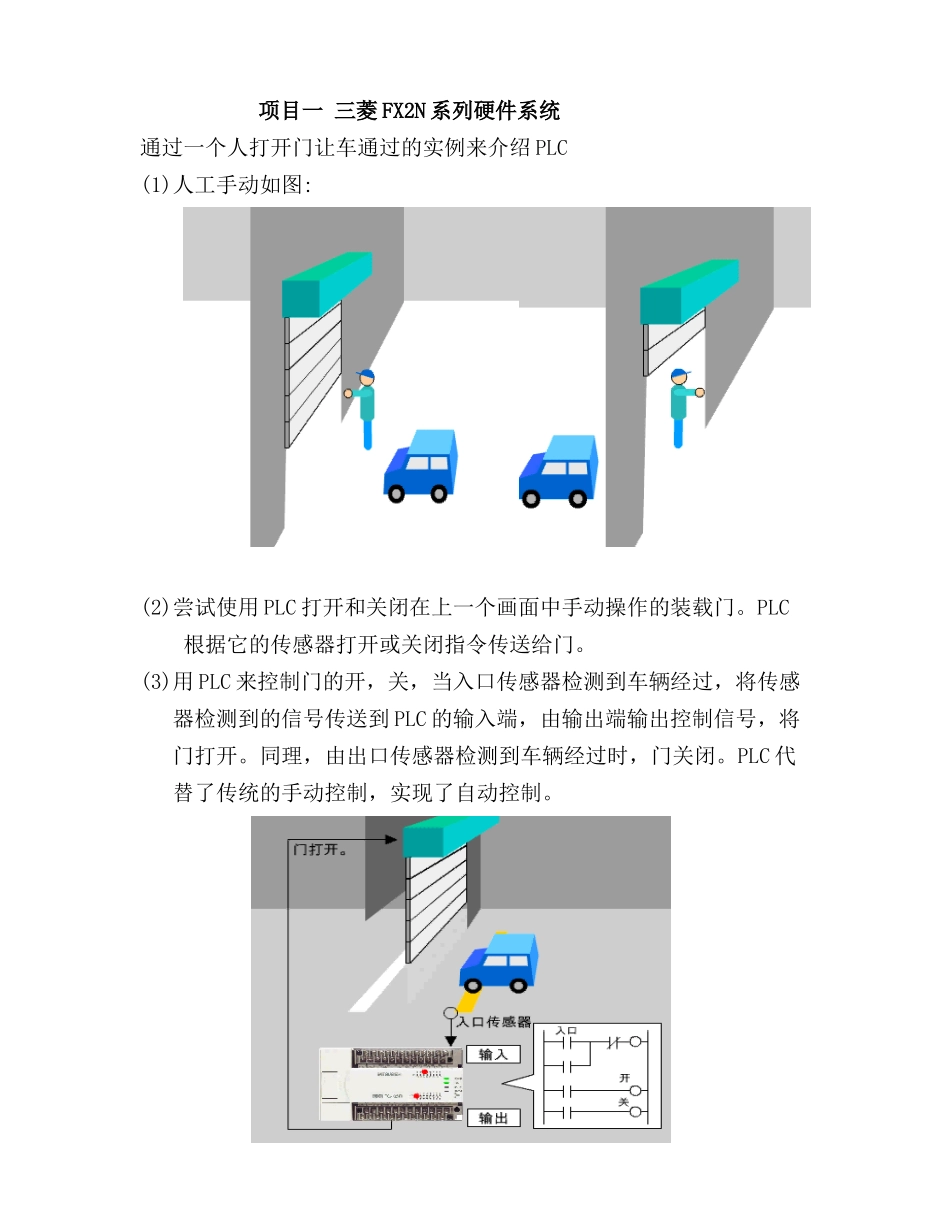

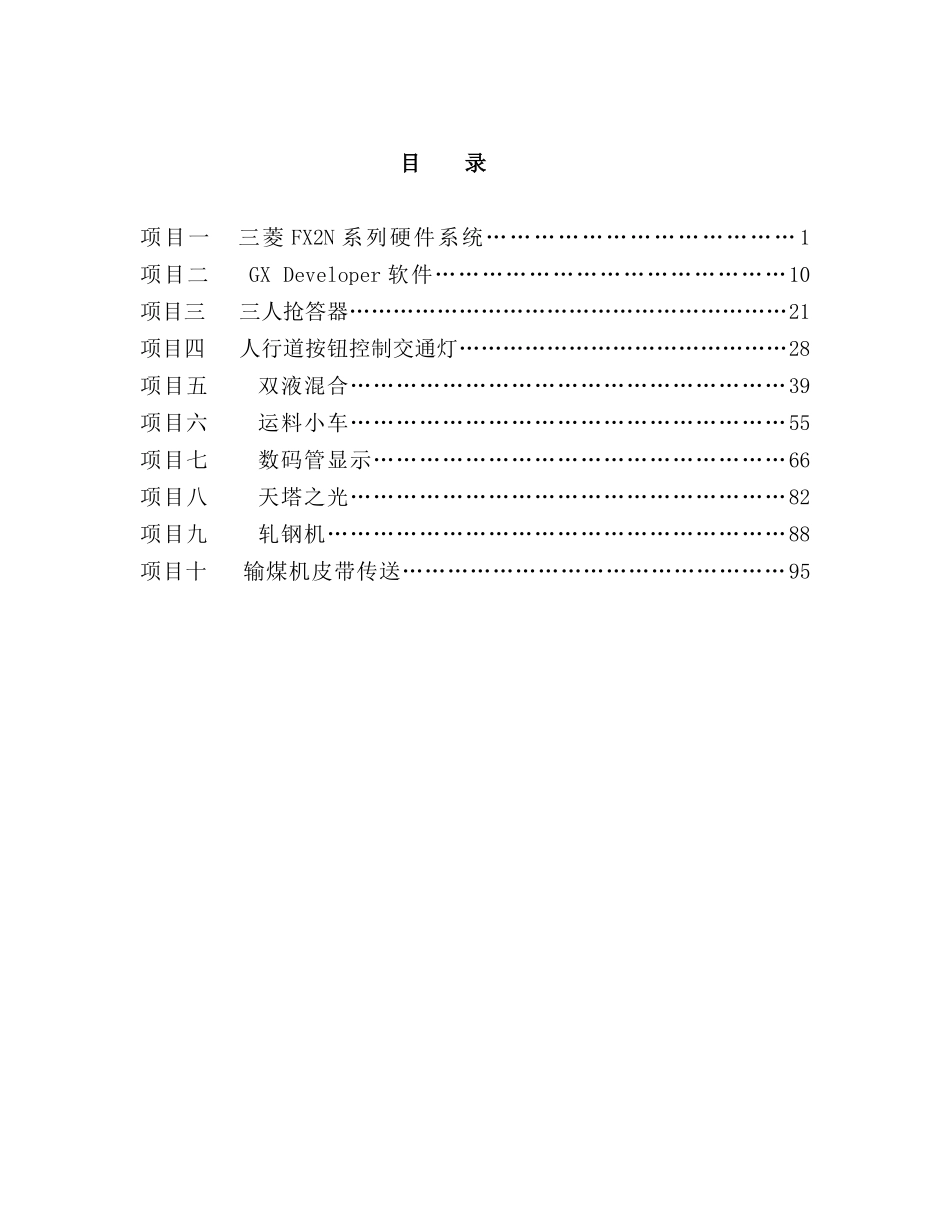

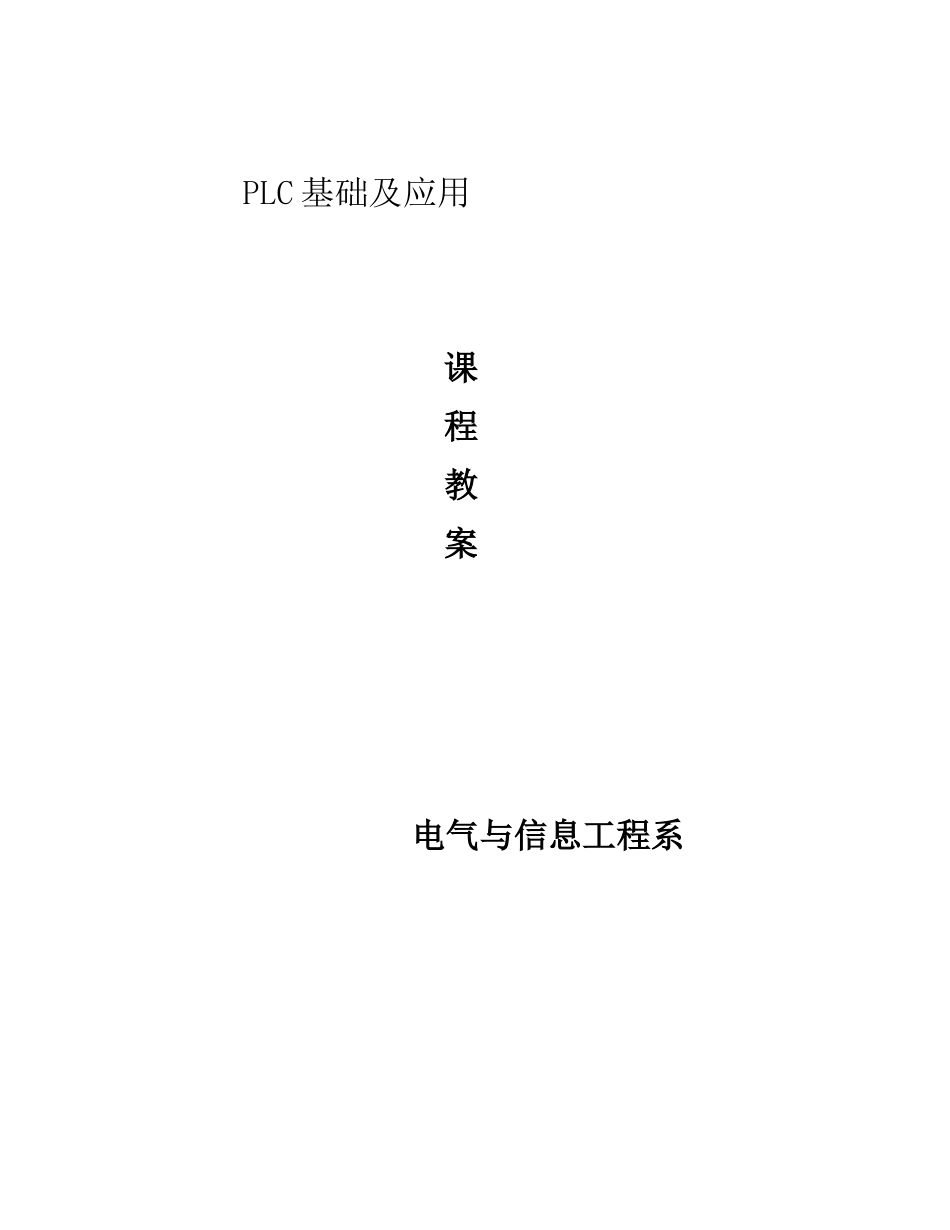

PLC 基础及应用课程教案电气与信息工程系目 录项目一 三菱 FX2N 系列硬件系统………………………………… 1项目二 GX Developer 软件………………………………………10项目三 三人抢答器……………………………………………………21项目四 人行道按钮控制交通灯………………………………………28项目五 双液混合…………………………………………………39项目六 运料小车…………………………………………………55项目七 数码管显示………………………………………………66项目八 天塔之光…………………………………………………82项目九 轧钢机……………………………………………………88项目十 输煤机皮带传送……………………………………………95项目一 三菱 FX2N 系列硬件系统通过一个人打开门让车通过的实例来介绍 PLC(1)人工手动如图:(2)尝试使用 PLC 打开和关闭在上一个画面中手动操作的装载门。PLC根据它的传感器打开或关闭指令传送给门。(3)用 PLC 来控制门的开,关,当入口传感器检测到车辆经过,将传感器检测到的信号传送到 PLC 的输入端,由输出端输出控制信号,将门打开。同理,由出口传感器检测到车辆经过时,门关闭。PLC 代替了传统的手动控制,实现了自动控制。1.1 PLC 定义:国际电工委员会对 PLC 做了如下定义:可编程序控制器,英文称Programmable Logical Controller,简称 PLC。它是一个以微处理器为核心的数字运算操作的电子系统装置,专为在工业现场应用而设计,它采用可编程序的存储器,用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令,并通过数字式或模拟式的输入、输出接口,控制各种类型的机械或生产过程。PLC 的特点: PLC 是微机技术与传统的继电接触控制技术相结合的产物,它克服了继电接触控制系统中的机械触点的复杂接线、可靠性低、功耗高、通用性和灵活性差的缺点,充分利用了微处理器的优点,又照顾到现场电气操作维修人员的技能与习惯,特别是 PLC 的程序编制,不需要专门的计算机编程语言知识,而是采用了一套以继电器梯形图为基础的简单指令形式,使用户程序编制形象、直观、方便易学;调试与查错也都很方便。用户在购到所需的 PLC 后,只需按说明书的提示,做少量的接线和简易的用户程序的编制工作,就可灵活方便地将 PLC 应用于生产实践。1.2 PLC 的应用领域 FX 系列 PLC 不仅仅在工厂自动化领域 (FA),而且其他工业领域...
