包装印刷打印机方形固定座的设计分析VIP免费

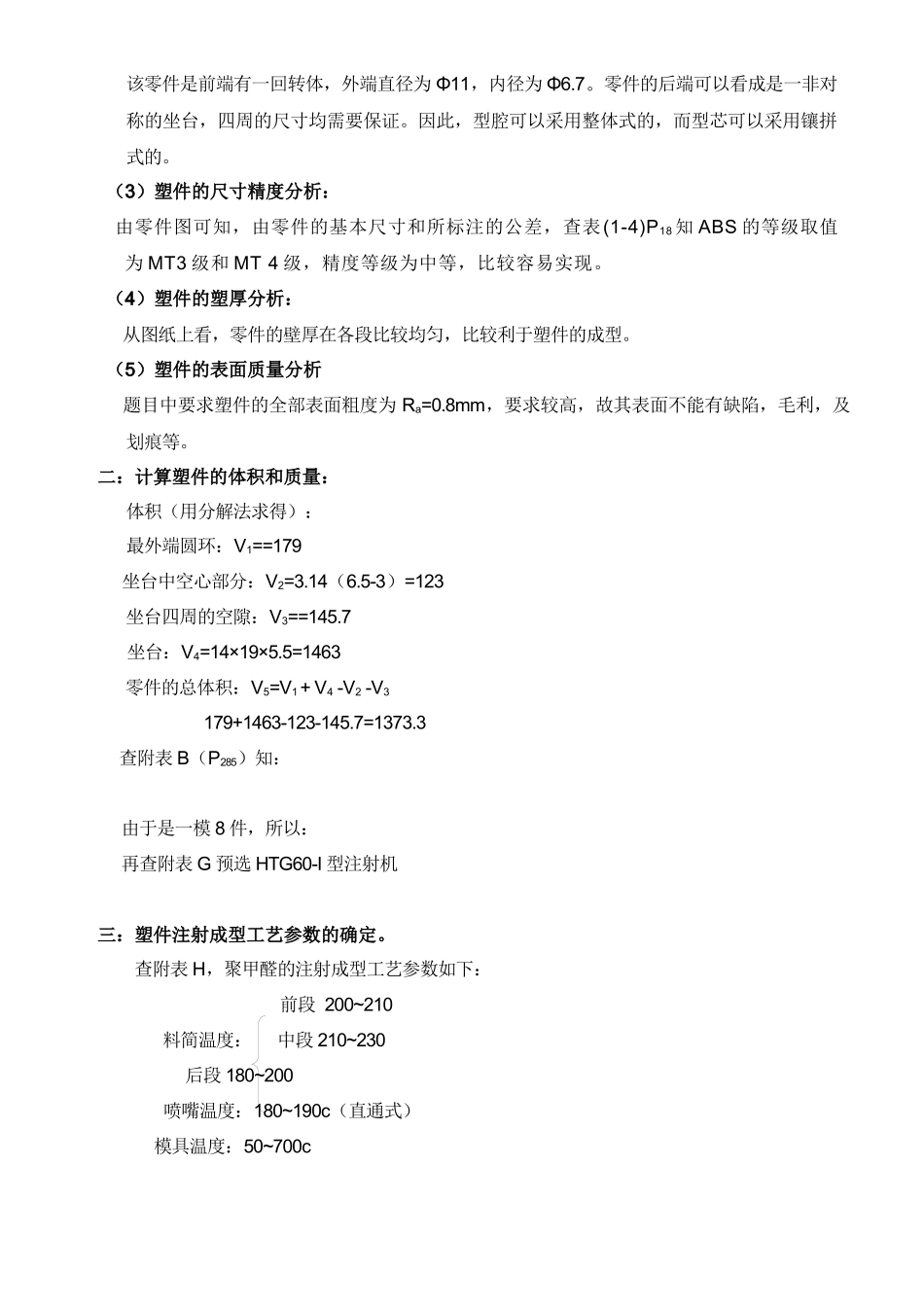

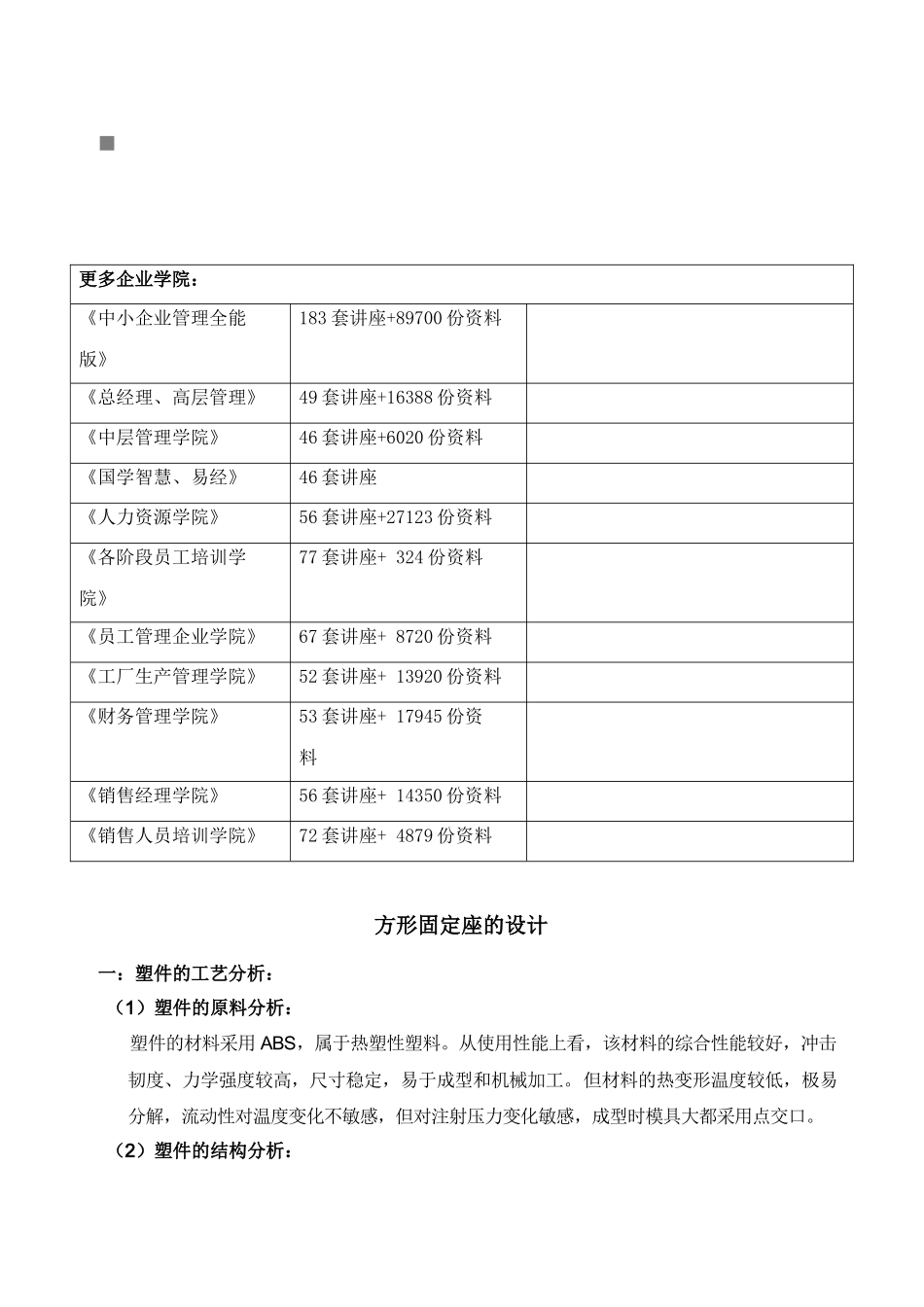

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料方形固定座的设计一：塑件的工艺分析：（1）塑件的原料分析：塑件的材料采用 ABS，属于热塑性塑料。从使用性能上看，该材料的综合性能较好，冲击韧度、力学强度较高，尺寸稳定，易于成型和机械加工。但材料的热变形温度较低，极易分解，流动性对温度变化不敏感，但对注射压力变化敏感，成型时模具大都采用点交口。（2）塑件的结构分析：该零件是前端有一回转体，外端直径为 Φ11，内径为 Φ6.7。零件的后端可以看成是一非对称的坐台，四周的尺寸均需要保证。因此，型腔可以采用整体式的，而型芯可以采用镶拼式的。（3）塑件的尺寸精度分析： 由零件图可知，由零件的基本尺寸和所标注的公差，查表(1-4)P18 知 ABS 的等级取值为 MT3 级和 MT 4 级，精度等级为中等，比较容易实现。（4）塑件的塑厚分析： 从图纸上看，零件的壁厚在各段比较均匀，比较利于塑件的成型。（5）塑件的表面质量分析 题目中要求塑件的全部表面粗度为 Ra=0.8mm，要求较高，故其表面不能有缺陷，毛利，及划痕等。二：计算塑件的体积和质量：体积（用分解法求得）：最外端圆环：V1==179 坐台中空心部分：V2=3.14（6.5-3）=123 坐台四周的空隙：V3==145.7 坐台：V4=14×19×5.5=1463 零件的总体积：V5=V1 + V4 -V2 -V3 179+1463-123-145.7=1373.3查附表 B（P285）知：由于是一模 8 件，所以：再查附表 G 预选 HTG60-I 型注射机 三：塑件注射成型工艺参数的确定。 查附表 H，聚甲醛的注射成型工艺参数如下： 前段 200~210 料简温度： 中段 210~230 后段 180~200 喷嘴温度：180~190c（直通式） 模具温度：50~700c 注射压力：70~90MPa 保压压力：50~70MPa 冷却时间：15~30s 成型周期：40~70s四：注射模分析面的选择：模具的分型面宜开在塑件的最大轮廓处 ，即有利于脱模，也有利于减小模具的外型尺寸，如下图...
