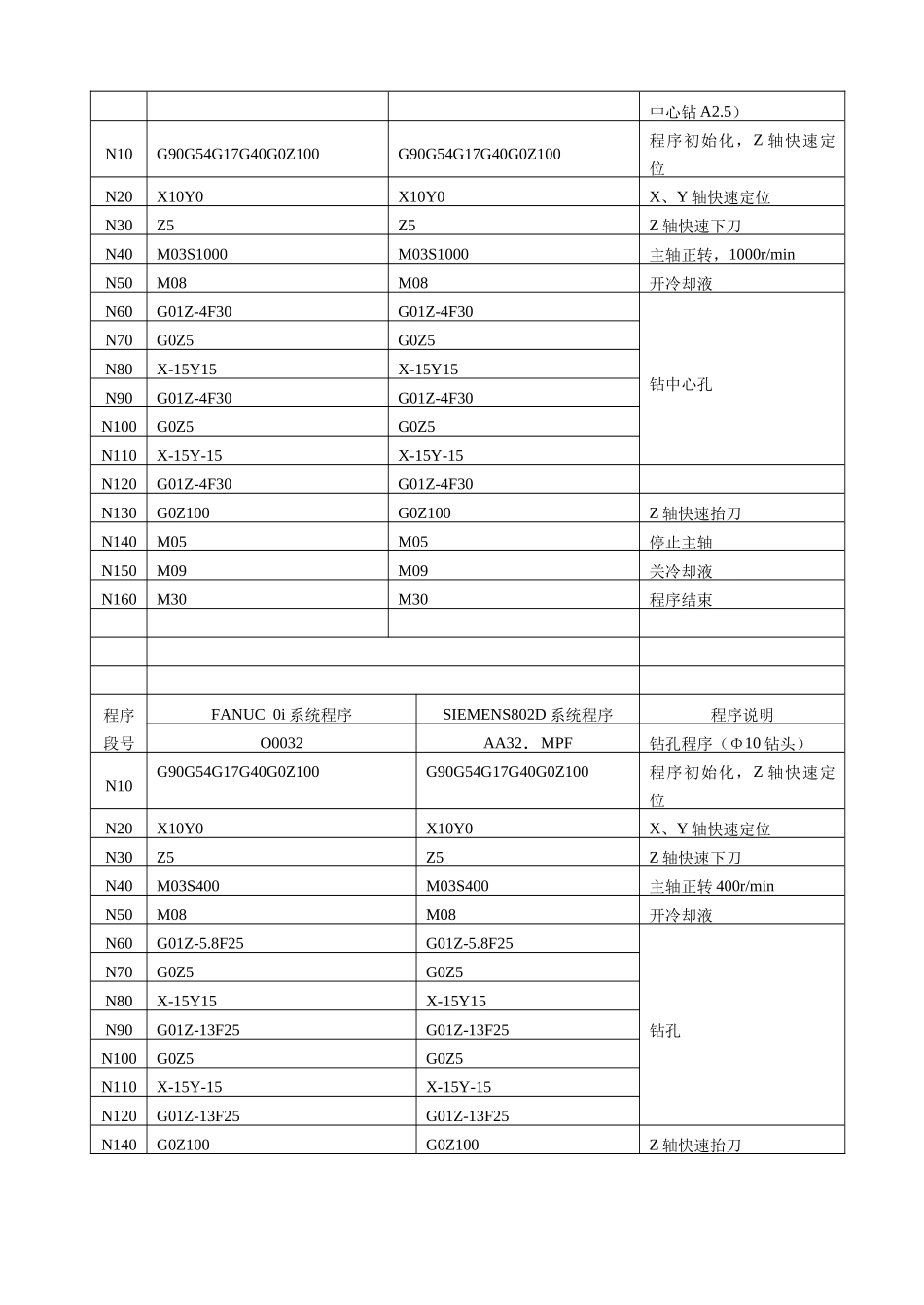

中级数控铣工职业资格技能鉴定样例 3 零件的加工工作过程:分析零件图,明确加工内容——确定加工方案——制订加工计划——实施零件加工——监测加工过程——评估加工质量(一)分析零件图,明确加工内容该工作任务主要完成图 5-3-1 所示零件的加工,其工作内容有:铣大平面、钻孔、铣削一个外轮廓、一个凸台以及一个内轮廓,要求按照评分标准控制好各项尺寸。(二)确定加工方案 1.刀具的选择:由于工件材料为 45#,因此采用面铣刀进行工件大平面的铣削加工,用 A2.5 中心钻及 ф10mm 钻头来加工孔,选用 ф12mm(粗齿和细齿各 1 把)高速钢立铣刀来铣削外轮廓、四方凸台和内轮廓。刀具及切削用量的选择见表 5-3-3。表 5-3 -3 刀具及切削用量选择序号加工内容选用刀具S(r/min)F(mm/min)D(mm)1铣大平面面铣刀1002钻中心孔中心钻 A2.51000303钻孔 aΦ8 钻头400254铣外轮廓凸台粗加工Φ12 立铣刀35035D16.85半精加工Φ12 立铣刀35050D26.26精加工Φ12 立铣刀400100D36.0(实际值)7铣封闭型腔粗加工Φ12 立铣刀35035D46.88半精加工Φ12 立铣刀35050D56.29精加工Φ12 立铣刀400100D66.0(实际值)2.夹具及装夹方式的选择:由于工件毛坯为长方体,因此采用平口钳来装夹工件。3.切削方式及进、退刀线的设计:由学生根据所掌握的知识自己确定。 4.工件原点设定:由学生根据所掌握的知识自己确定。(三)制订加工计划根据上述分析,完成本次加工任务所需工序及工序清单具体内容见表 5-3-3。其具体工艺分析如下:1.为保证加工精度,需采用粗铣、半精铣、精铣的加工工序;2.为保证高度尺寸,建议先用面铣刀铣削工件上表面(手动方式或 MDA 方式加工均可),再铣削工件轮廓;3.采用同一把刀具进行外轮廓及凸台的粗加工、半精加工、精加工。4.工艺流程图 5-3-1 工件需加工大平面、一个外轮廓、一个凸台、一个封闭型腔以及钻 3 个孔(1 个工艺孔)。先加工大平面,然后根据加工时总是同一时间只加工一个图素。因此我们可以分解成简单的图形进行编程,本零件分解及加工流程如图 5-3-2 所示。先把(a)钻孔(含工艺孔)钻好,然后加工外轮廓(b)、凸台(c),最后加工封闭型腔(d)。步骤过程:a→b→c→d。图 5-3-25.参考加工程序采用一个编程原点,将工件坐标系原点设置在工件上表面中心,参考程序,见表 5-3-4。表 5-3-4 中级数控铣工职业资格技能鉴定样例 1 参考程序程序段号FANUC 0i 系统程序SIEMENS80...
