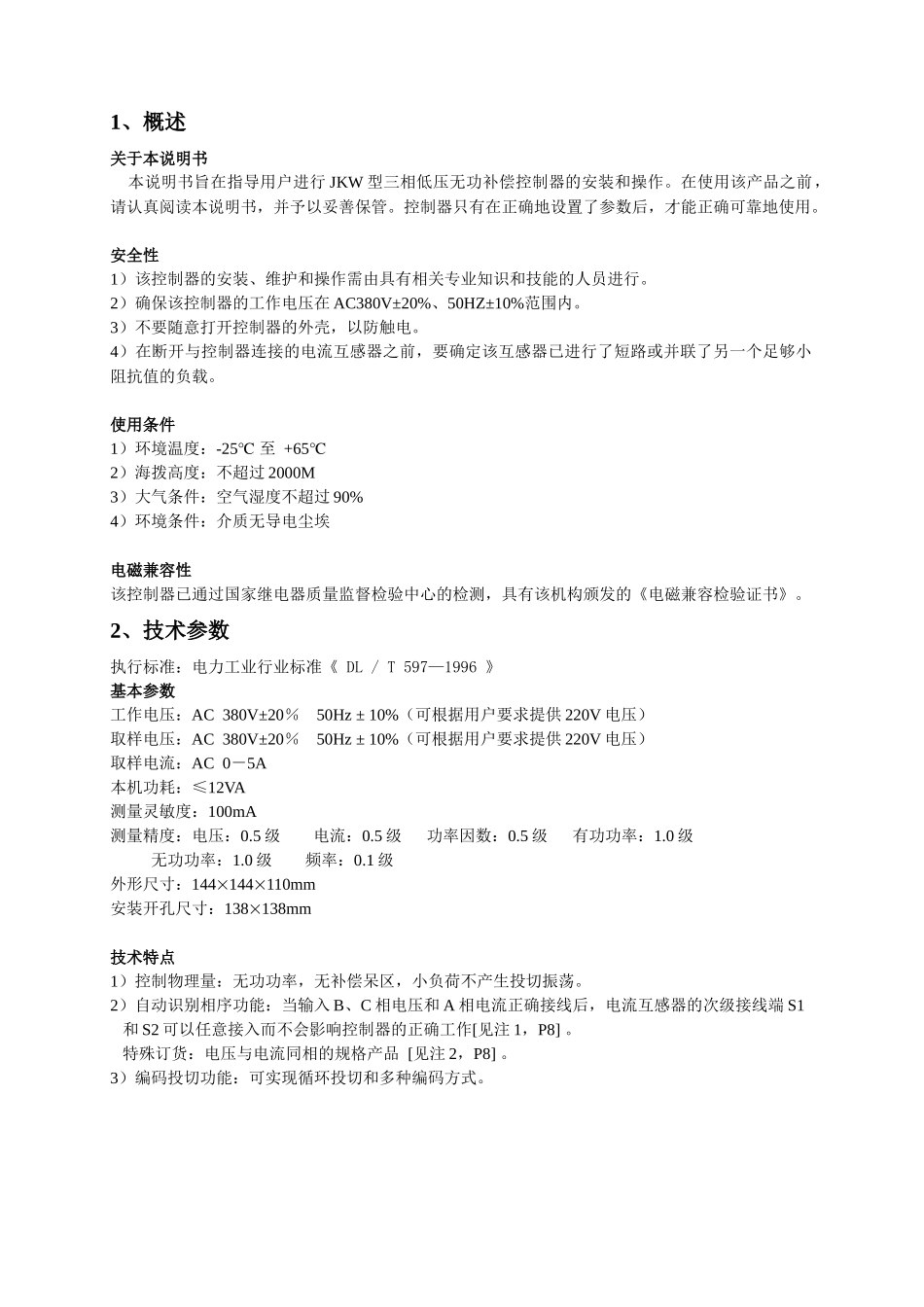

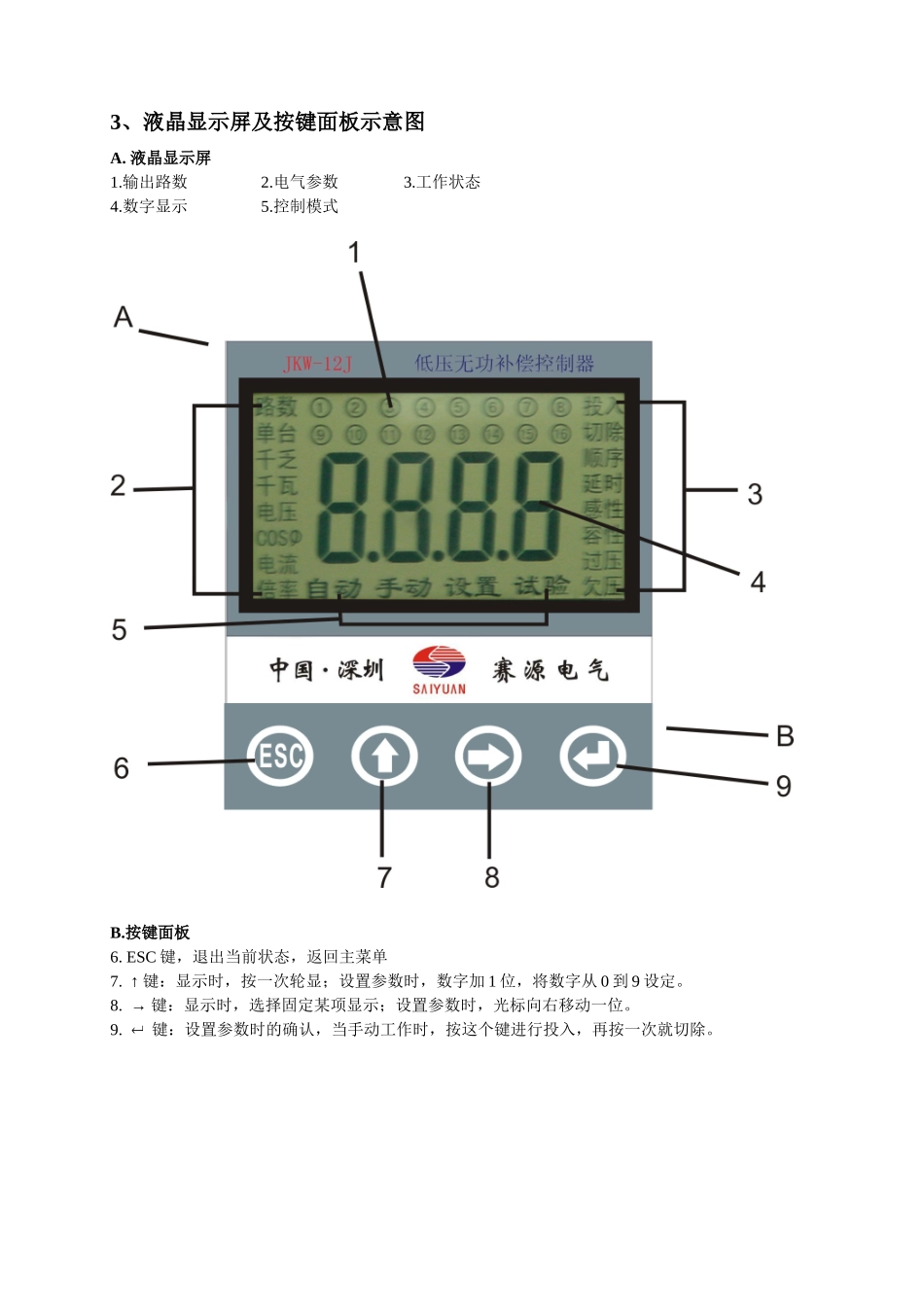

JKW 型低压无功补偿控制器使用说明书深圳市赛源电气技术有限公司1、概述关于本说明书 本说明书旨在指导用户进行 JKW 型三相低压无功补偿控制器的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。安全性 1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。2）确保该控制器的工作电压在 AC380V±20%、50HZ±10%范围内。3）不要随意打开控制器的外壳，以防触电。4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。使用条件1）环境温度：-25 ℃ 至 +65 ℃2）海拨高度：不超过 2000M 3）大气条件：空气湿度不超过 90%4）环境条件：介质无导电尘埃电磁兼容性该控制器已通过国家继电器质量监督检验中心的检测，具有该机构颁发的《电磁兼容检验证书》。2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数 工作电压：AC 380V±20％ 50Hz ± 10%（可根据用户要求提供 220V 电压）取样电压：AC 380V±20％ 50Hz ± 10%（可根据用户要求提供 220V 电压）取样电流：AC 0－5A 本机功耗：≤12VA 测量灵敏度：100mA 测量精度：电压：0.5 级 电流：0.5 级 功率因数：0.5 级 有功功率：1.0 级 无功功率：1.0 级 频率：0.1 级 外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。2）自动识别相序功能：当输入 B、C 相电压和 A 相电流正确接线后，电流互感器的次级接线端 S1 和 S2 可以任意接入而不会影响控制器的正确工作[见注 1，P8] 。 特殊订货：电压与电流同相的规格产品 [见注 2，P8] 。3）编码投切功能：可实现循环投切和多种编码方式。 3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数 2.电气参数 3.工作状态 4.数字显示 5.控制模式 B.按键面板 6. ESC 键，退出当前状态，返回主菜单7. ↑ 键：显示时，按一次轮显；设置参数时，数字加 1 位，将数字从 0 到 9 设定。8. → 键：显示时，选择固定某项显示；设置参数时，光标向右移动一位。9.  键：设置参数时的确认，当手动工作时，按这个键进行投入，再按一次就切除。4、安装1. 如图所示，将该控制器轻轻地推入已开好孔的仪表柜面板中。 2.如图所示，将固定件卡进控...
