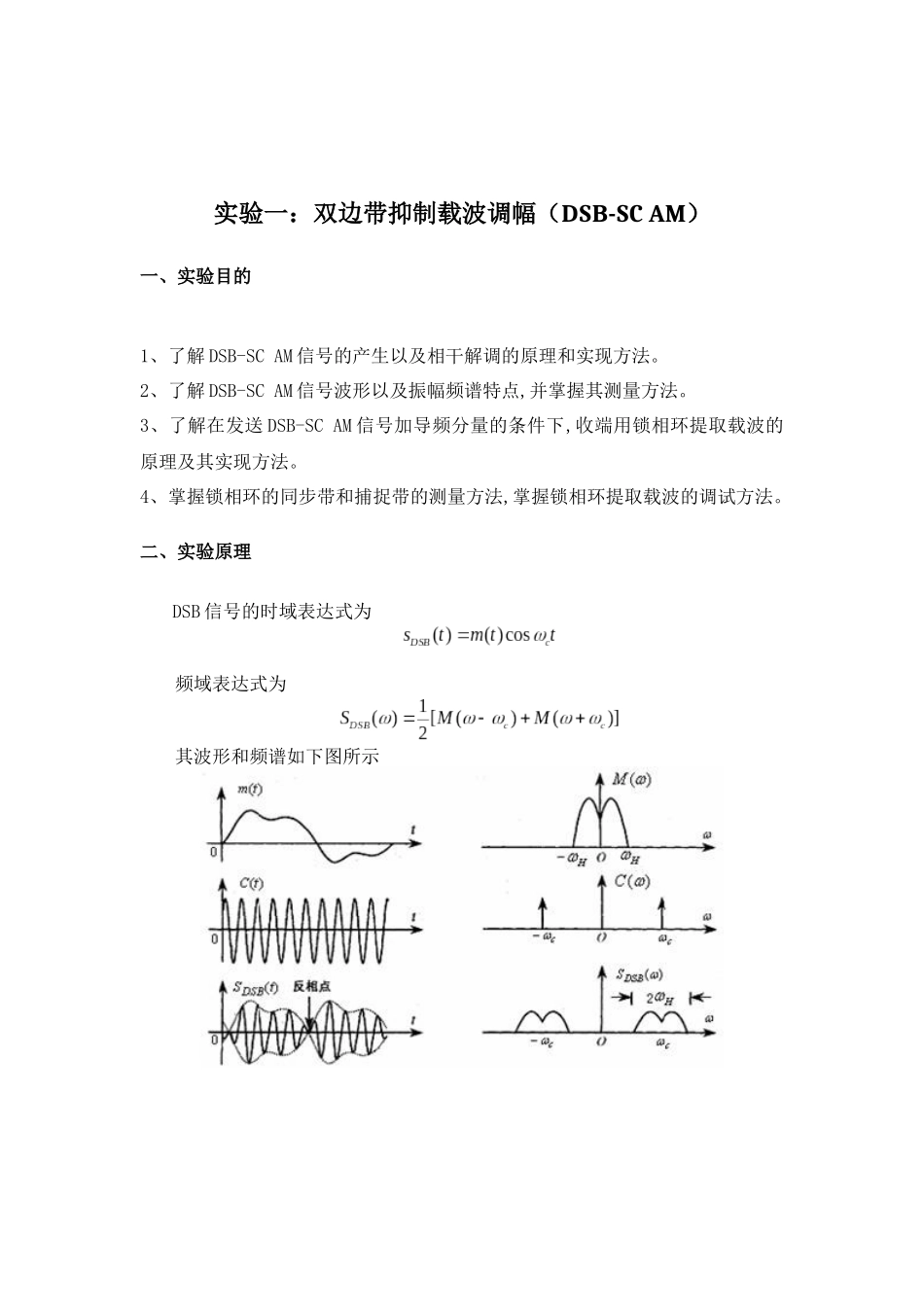

北京邮电大学通信原理实验报告学院：信息与通信工程学院班级： 姓名：姓名：实验一：双边带抑制载波调幅（DSB-SC AM）一、实验目的1、了解 DSB-SC AM 信号的产生以及相干解调的原理和实现方法。2、了解 DSB-SC AM 信号波形以及振幅频谱特点,并掌握其测量方法。3、了解在发送 DSB-SC AM 信号加导频分量的条件下,收端用锁相环提取载波的原理及其实现方法。4、掌握锁相环的同步带和捕捉带的测量方法,掌握锁相环提取载波的调试方法。二、实验原理DSB 信号的时域表达式为频域表达式为其波形和频谱如下图所示DSB-SC AM 信号的产生及相干解调原理框图如下图所示将均值为零的模拟基带信号 m(t)与正弦载波 c(t)相乘得到 DSB—SC AM 信号，其频谱不包含离散的载波分量。DSB—SC AM 信号的解调只能采用相干解调。为了能在接收端获取载波，一种方法是在发送端加导频，如上图所示。收端可用锁相环来提取导频信号作为恢复载波。此锁相环必须是窄带锁相，仅用来跟踪导频信号。在锁相环锁定时，VCO 输出信号sin (2 π f c t+φ )与输入的导频信号cos(2π f ct )的频率相同，但二者的相位差为(φ+90°)，其中 很小。锁相环中乘法器的两个输入信号分别为发来的信号 s(t)（已调信号加导频）与锁相环中 VCO 的输出信号，二者相乘得到[ AC m (t)cos(2 π f c t)+ A pcos(2π f ct )]∙sin(2π f ct+φ)¿ Ac2 m (t ) [sinφ+sin (4 π f ct+φ)]+ Ap2 [sinφ+sin (4 π f c t+φ )]在锁相环中的 LPF 带宽窄，能通过A p2 sinφ分量，滤除 m(t)的频率分量及四倍频载频分量，因为 很小，所以约等于 。LPF 的输出以负反馈的方式控制 VCO,使其保持在锁相状态。锁定后的 VCO 输出信号sin (2 π f c t+φ )经 90 度移相 后 ， 以 cos(2π f ct+φ)作 为 相 干 解 调 的 恢 复 载 波 ， 它 与 输 入 的 导 频 信 号cos(2π f ct )同频，几乎同相。相干解调是将发来的信号 s(t)与恢复载波相乘，再经过低通滤波后输出模拟基带信号[ AC m (t)cos(2 π f c t)+ A pcos(2π f ct )]∙cos(2π f ct +φ )¿ Ac2 m (t ) [cosφ+cos(4 π f c t+φ )]+ A p2 [cos φ+cos (4 π f ct+φ)]经过低通滤波可以滤除四倍载频分量，而A p2 cos φ是直流分量，可以通过隔直流电路滤除，于是输出为Ac2 m (t )cosφ。三、实验框图1、...
