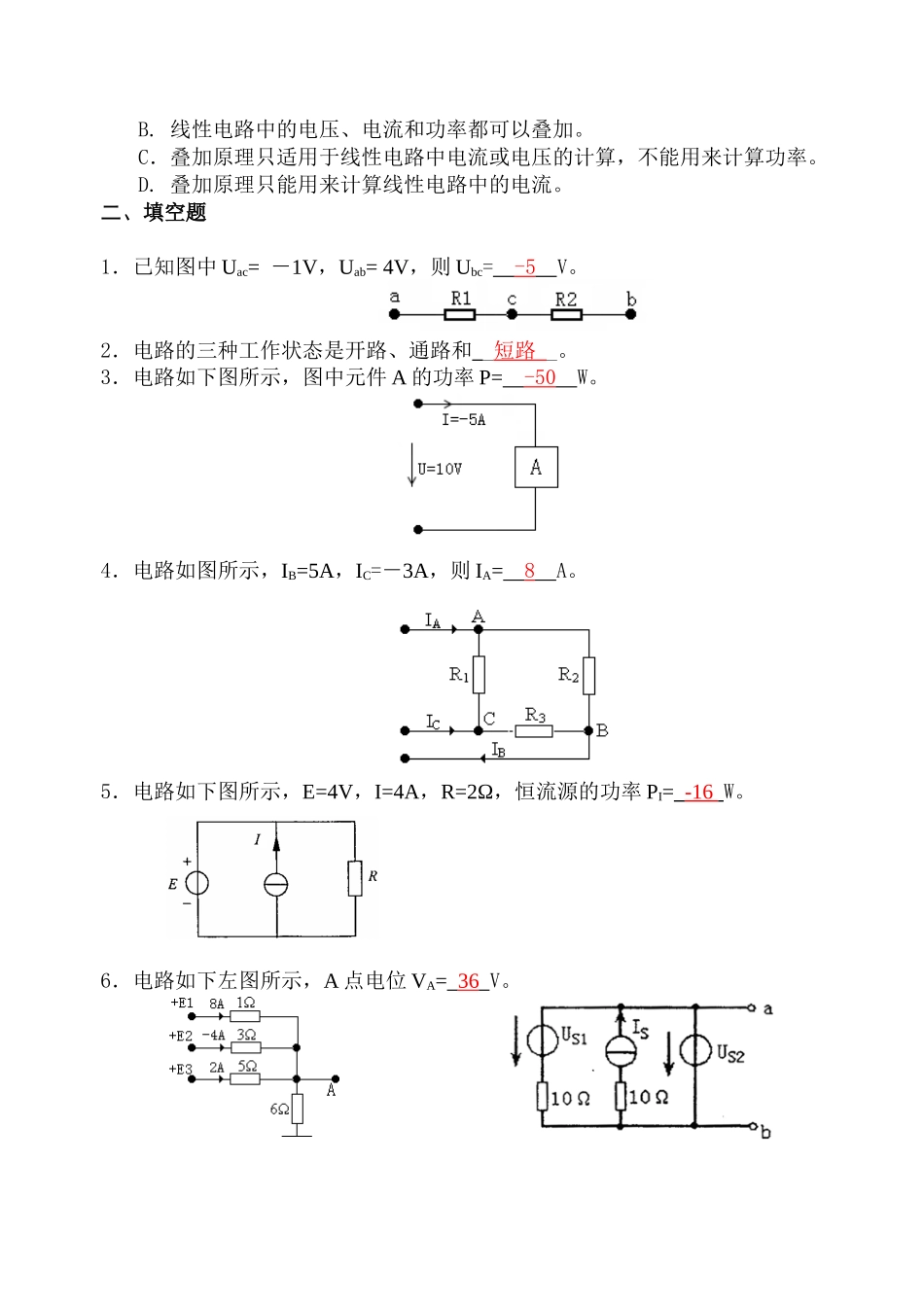

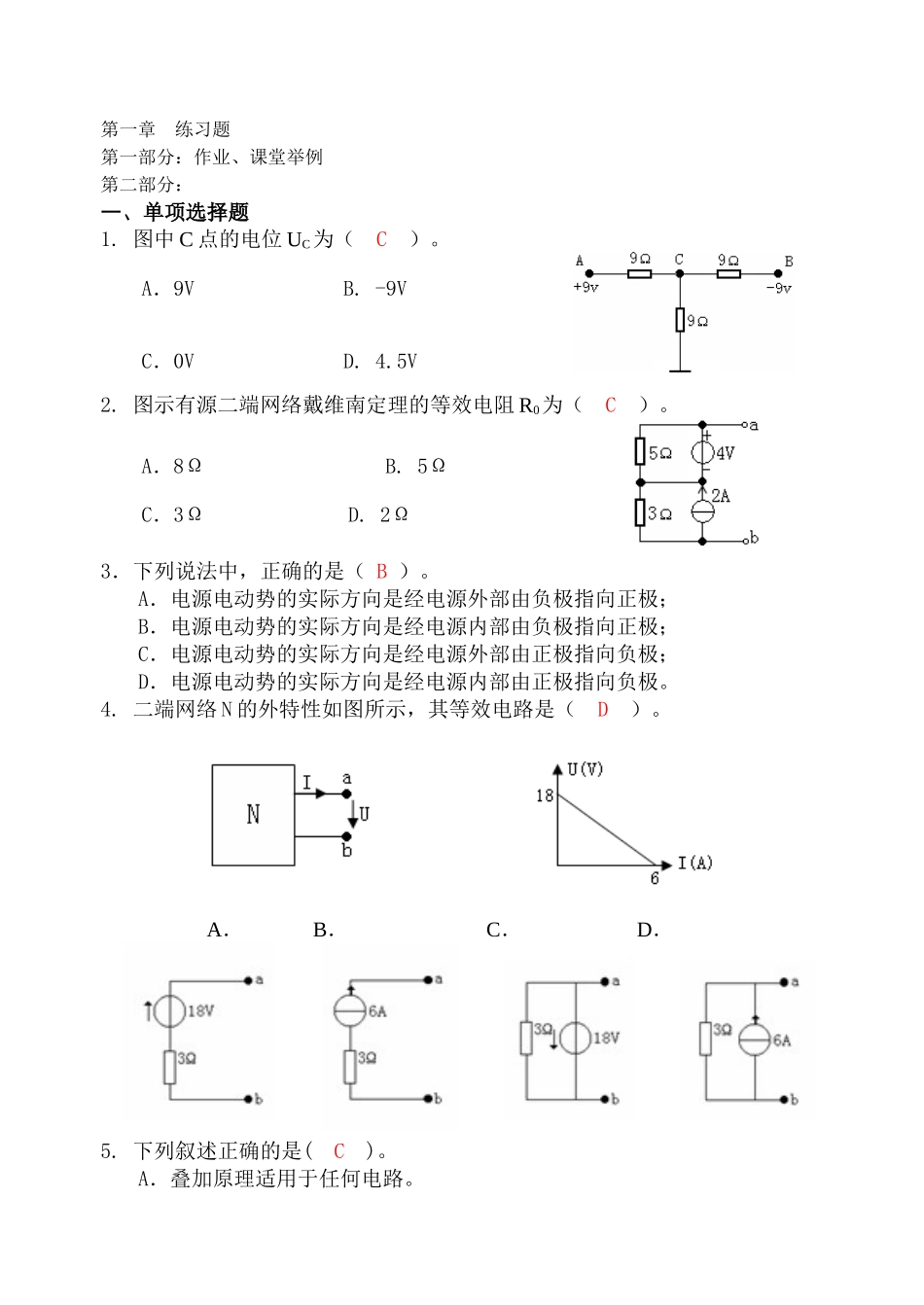

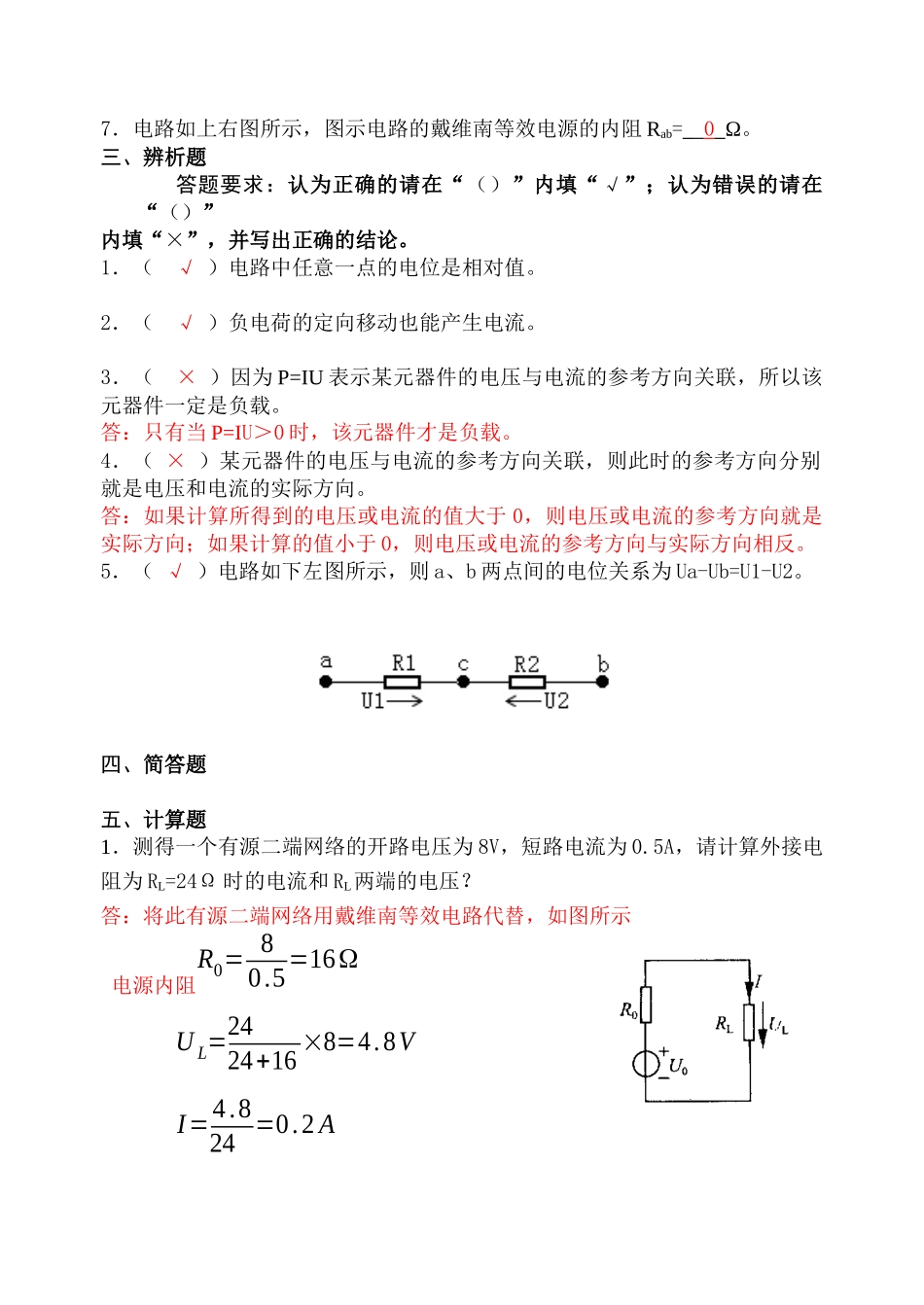

第一章练习题第一部分：作业、课堂举例第二部分：一、单项选择题1. 图中 C 点的电位 UC为（ C ）。2. 图示有源二端网络戴维南定理的等效电阻 R0为（ C ）。3．下列说法中，正确的是（ B ）。A．电源电动势的实际方向是经电源外部由负极指向正极；B．电源电动势的实际方向是经电源内部由负极指向正极；C．电源电动势的实际方向是经电源外部由正极指向负极；D．电源电动势的实际方向是经电源内部由正极指向负极。4. 二端网络 N 的外特性如图所示，其等效电路是（ D ）。A． B． C． D．5. 下列叙述正确的是( C )。A．叠加原理适用于任何电路。 A．9V B. -9VC．0V D. 4.5VA．8Ω B. 5Ω C．3Ω D. 2ΩB. 线性电路中的电压、电流和功率都可以叠加。C．叠加原理只适用于线性电路中电流或电压的计算，不能用来计算功率。D. 叠加原理只能用来计算线性电路中的电流。二、填空题1．已知图中 Uac= －1V，Uab= 4V，则 Ubc= -5 V。2．电路的三种工作状态是开路、通路和__短路 _。3．电路如下图所示，图中元件 A 的功率 P= -50 W。 4．电路如图所示，IB=5A，IC=－3A，则 IA= 8 A。 5．电路如下图所示，E=4V，I=4A，R=2Ω，恒流源的功率 PI= -16 W。 6．电路如下左图所示，A 点电位 VA= 36 V。 7．电路如上右图所示，图示电路的戴维南等效电源的内阻 Rab=_ 0 _ Ω。三、辨析题答题要求：认为正确的请在“（）”内填“√”；认为错误的请在“（）”内填“×”，并写出正确的结论。1．（ √ ）电路中任意一点的电位是相对值。2．（ √ ）负电荷的定向移动也能产生电流。3．（ × ）因为 P=IU 表示某元器件的电压与电流的参考方向关联，所以该元器件一定是负载。答：只有当 P=IU＞0 时，该元器件才是负载。4．（ × ）某元器件的电压与电流的参考方向关联，则此时的参考方向分别就是电压和电流的实际方向。答：如果计算所得到的电压或电流的值大于 0，则电压或电流的参考方向就是实际方向；如果计算的值小于 0，则电压或电流的参考方向与实际方向相反。5．（ √ ）电路如下左图所示，则 a、b 两点间的电位关系为 Ua-Ub=U1-U2。四、简答题五、计算题1．测得一个有源二端网络的开路电压为 8V，短路电流为 0.5A，请计算外接电阻为 RL=24Ω 时的电流和 RL两端的电压？答：将此有源二端网络用戴维南等效电路代替，如图所示 电源内阻R0= 80.5=16ΩU L=2424+16 ×8=4.8V I=...
