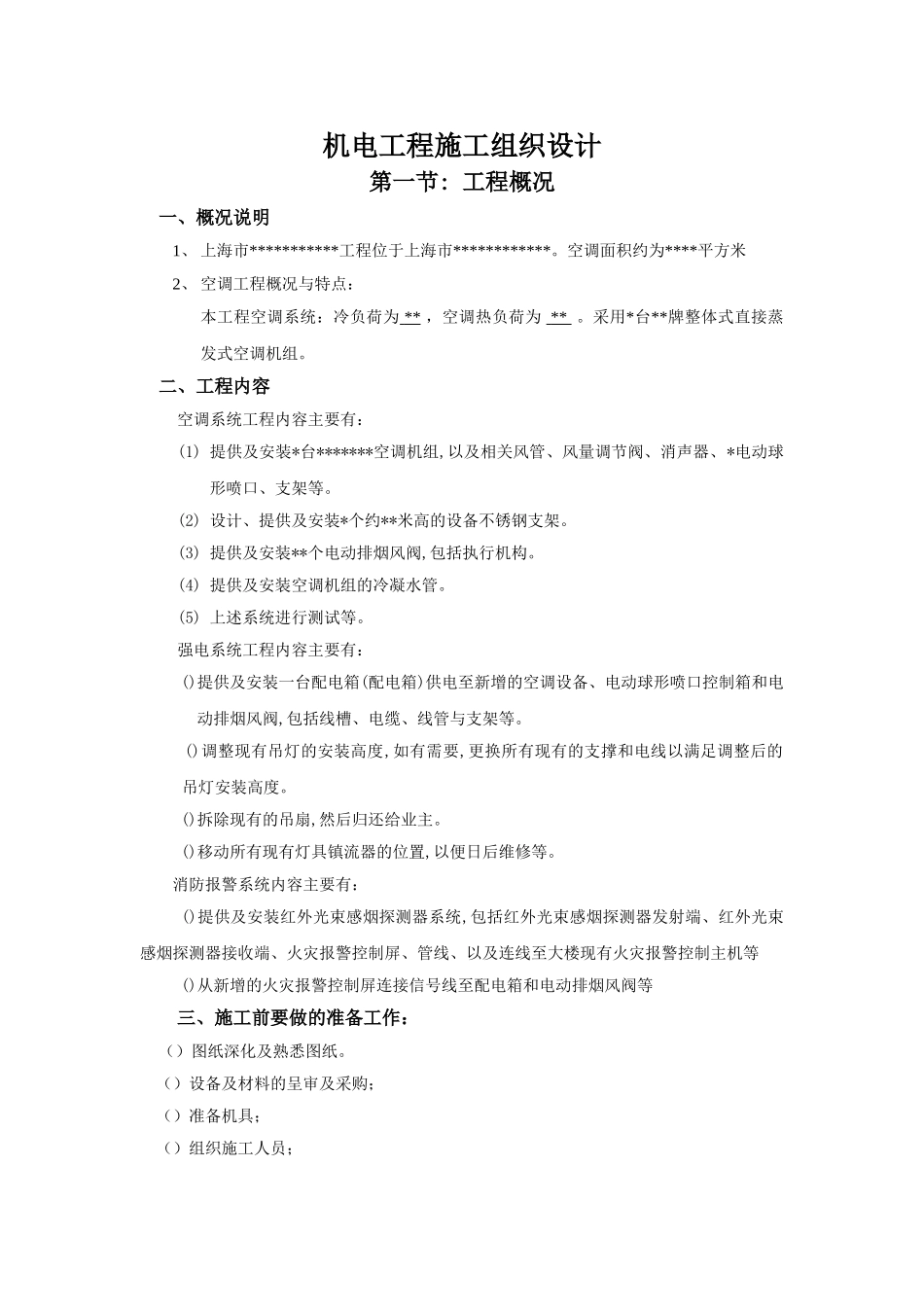

机电工程施工组织设计第一节: 工程概况一、概况说明1、 上海市***********工程位于上海市************。空调面积约为****平方米2、 空调工程概况与特点：本工程空调系统：冷负荷为 ** ，空调热负荷为 ** 。采用*台**牌整体式直接蒸发式空调机组。 二、工程内容空调系统工程内容主要有：(1) 提供及安装*台*******空调机组,以及相关风管、风量调节阀、消声器、*电动球形喷口、支架等。(2) 设计、提供及安装*个约**米高的设备不锈钢支架。(3) 提供及安装**个电动排烟风阀,包括执行机构。(4) 提供及安装空调机组的冷凝水管。(5) 上述系统进行测试等。强电系统工程内容主要有： ()提供及安装一台配电箱(配电箱)供电至新增的空调设备、电动球形喷口控制箱和电动排烟风阀,包括线槽、电缆、线管与支架等。 ()调整现有吊灯的安装高度,如有需要,更换所有现有的支撑和电线以满足调整后的吊灯安装高度。 ()拆除现有的吊扇,然后归还给业主。 ()移动所有现有灯具镇流器的位置,以便日后维修等。消防报警系统内容主要有： ()提供及安装红外光束感烟探测器系统,包括红外光束感烟探测器发射端、红外光束感烟探测器接收端、火灾报警控制屏、管线、以及连线至大楼现有火灾报警控制主机等 ()从新增的火灾报警控制屏连接信号线至配电箱和电动排烟风阀等三、施工前要做的准备工作：（）图纸深化及熟悉图纸。（）设备及材料的呈审及采购；（）准备机具；（）组织施工人员；（）学习有关的操作规程及质量验收标准；（）由技术人员向技术班组进行全面交底；（）加强安全管理，消除事故隐患。第二节：主要施工方法及技术要求一、 设计用料要求 １、空调送、回风管采用镀锌钢板，厚度按技术标书之要求。具体为：矩形风管长边() ～300mm δ＝0.5mm ～450mm δ＝0.6mm ～750mm δ＝.6mm ～1050mm δ＝0.8mm～1350mm δ＝0.8mm～2100mm δ＝1.0mm、排烟风管采用镀锌钢板,厚度为：δ＝1.0mm ３、保温：空调送、回风管(室内)采用玻璃棉平板, 空调送、回风管(室外)采用自灭式聚苯乙烯板和外铝皮护套，保温厚度根据技术标书要求。 、金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。、镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。二、施工组织与措施 一）力争工程质量达到...
