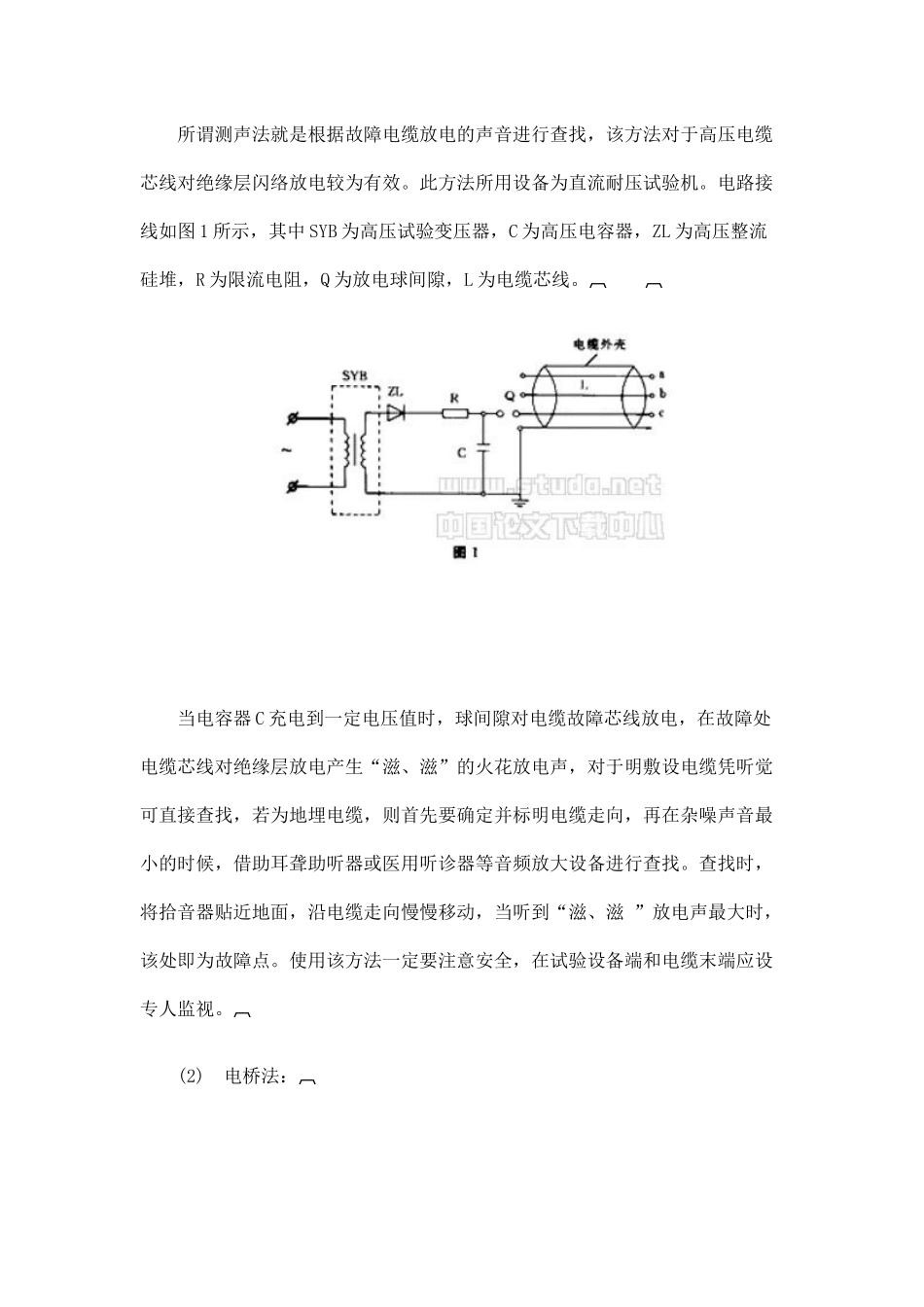

电缆故障点的四种实用测定方法 作者：佚名 文章来源：不详 点击数： 3 更新时间：5/18/2007 7:18:31 PM摘要：无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障可概括为接地、短路、断线三类 关键词：电缆故障 测量电路 1 电缆故障的种类与判断无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障可概括为接地、短路、断线三类，其故障类型主要有以下几方面：① 三芯电缆一芯或两芯接地。② 二相芯线间短路。③ 三相芯线完全短路。④ 一相芯线断线或多相断线。对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。故障类型确定后，查找故障点并不是一件容易的事情，下面根据笔者的经验，介绍几种查找故障点的方法，供参考。2 电缆故障点的查找方法 (1) 测声法：所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。电路接线如图 1 所示，其中 SYB 为高压试验变压器，C 为高压电容器，ZL 为高压整流硅堆，R 为限流电阻，Q 为放电球间隙，L 为电缆芯线。  当电容器 C 充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋 ”放电声最大时，该处即为故障点。使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。(2) 电桥法：电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于 1Ω 的故障，判断误差一般不大于 3m，对于故障点接触电阻大于 1Ω 的故障，可采用加高电压烧穿的方法使电阻降至 1Ω以下，再按此方法测量。 测量电路如图 2 所示，首先测出芯线 a 与 b 之间的电阻 R1，则 R1=2Rx+R，其中 Rx为 a 相或 b 相至故障...
