深圳市某少年宫钢结构制作及安装工程施工组织设计(DOC64页)VIP免费

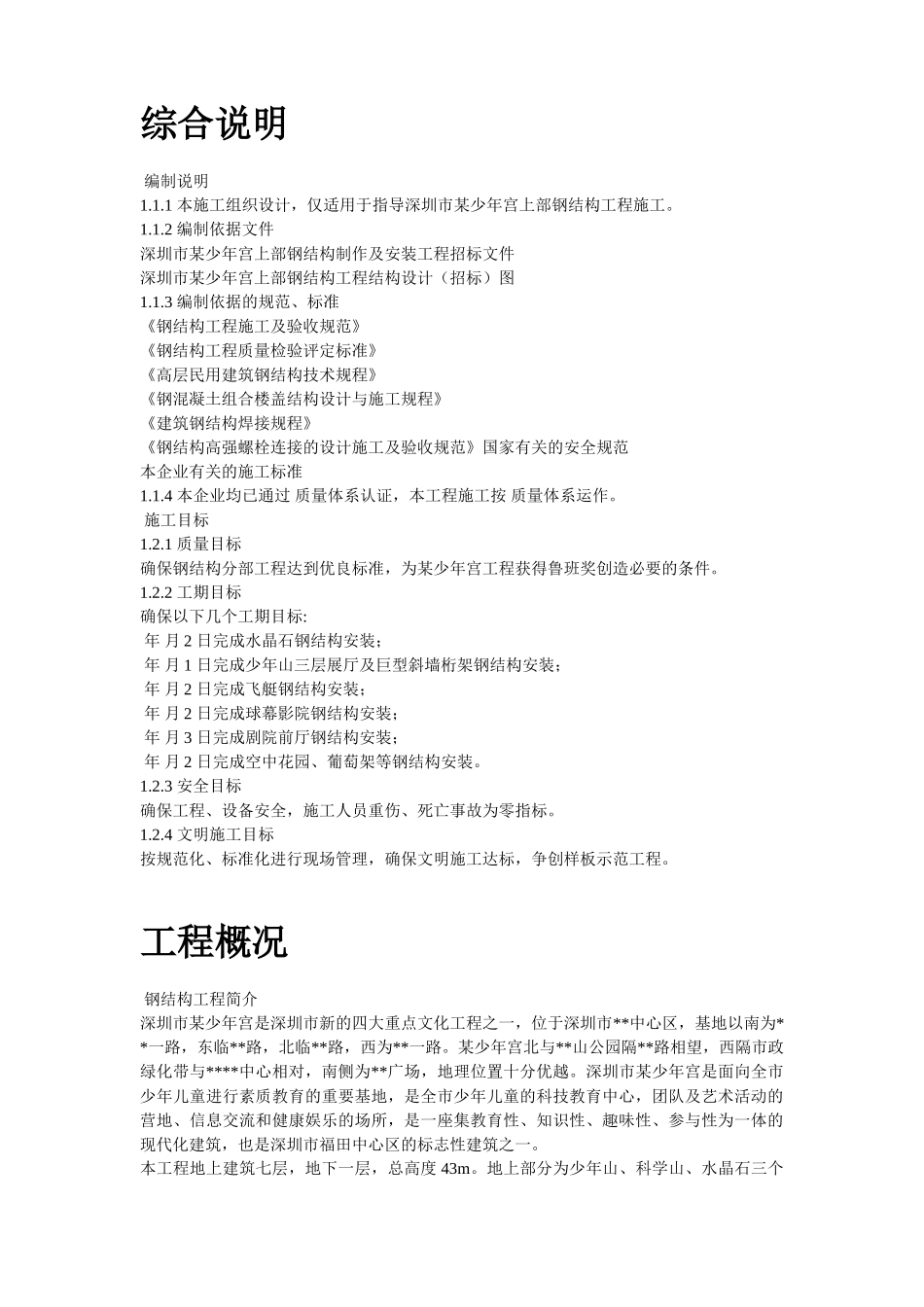

目录综合说明 编制说明1.1.1 本施工组织设计，仅适用于指导深圳市某少年宫上部钢结构工程施工。1.1.2 编制依据文件深圳市某少年宫上部钢结构制作及安装工程招标文件深圳市某少年宫上部钢结构工程结构设计（招标）图1.1.3 编制依据的规范、标准《钢结构工程施工及验收规范》《钢结构工程质量检验评定标准》《高层民用建筑钢结构技术规程》 《钢混凝土组合楼盖结构设计与施工规程》《建筑钢结构焊接规程》《钢结构高强螺栓连接的设计施工及验收规范》国家有关的安全规范本企业有关的施工标准1.1.4 本企业均已通过 质量体系认证，本工程施工按 质量体系运作。 施工目标1.2.1 质量目标确保钢结构分部工程达到优良标准，为某少年宫工程获得鲁班奖创造必要的条件。1.2.2 工期目标确保以下几个工期目标: 年 月 2 日完成水晶石钢结构安装； 年 月 1 日完成少年山三层展厅及巨型斜墙桁架钢结构安装； 年 月 2 日完成飞艇钢结构安装； 年 月 2 日完成球幕影院钢结构安装； 年 月 3 日完成剧院前厅钢结构安装； 年 月 2 日完成空中花园、葡萄架等钢结构安装。1.2.3 安全目标确保工程、设备安全，施工人员重伤、死亡事故为零指标。1.2.4 文明施工目标按规范化、标准化进行现场管理，确保文明施工达标，争创样板示范工程。工程概况 钢结构工程简介深圳市某少年宫是深圳市新的四大重点文化工程之一，位于深圳市**中心区，基地以南为**一路，东临**路，北临**路，西为**一路。某少年宫北与**山公园隔**路相望，西隔市政绿化带与****中心相对，南侧为**广场，地理位置十分优越。深圳市某少年宫是面向全市少年儿童进行素质教育的重要基地，是全市少年儿童的科技教育中心，团队及艺术活动的营地、信息交流和健康娱乐的场所，是一座集教育性、知识性、趣味性、参与性为一体的现代化建筑，也是深圳市福田中心区的标志性建筑之一。本工程地上建筑七层，地下一层，总高度 43m。地上部分为少年山、科学山、水晶石三个部分，其中科学山五层，总高度 38.033m；少年山七层，总高 43m；水晶石大厅总高30.5m。 钢结构工程内容某少年宫钢结构比较分散，分以下几个大部分，所在位置如图— 所示。结构类型、材料及重量如下：2.2.1 少年山斜墙巨型桁架及支撑柱型钢巨型组合桁架，共一榀，长度 57277mm，投影高度 7178mm，垂直高度 6976mm，桁架重量，材质。支撑柱， 型钢，共四根，重量，材质。2.2.2 少年山三层展厅梁柱构件十字...
