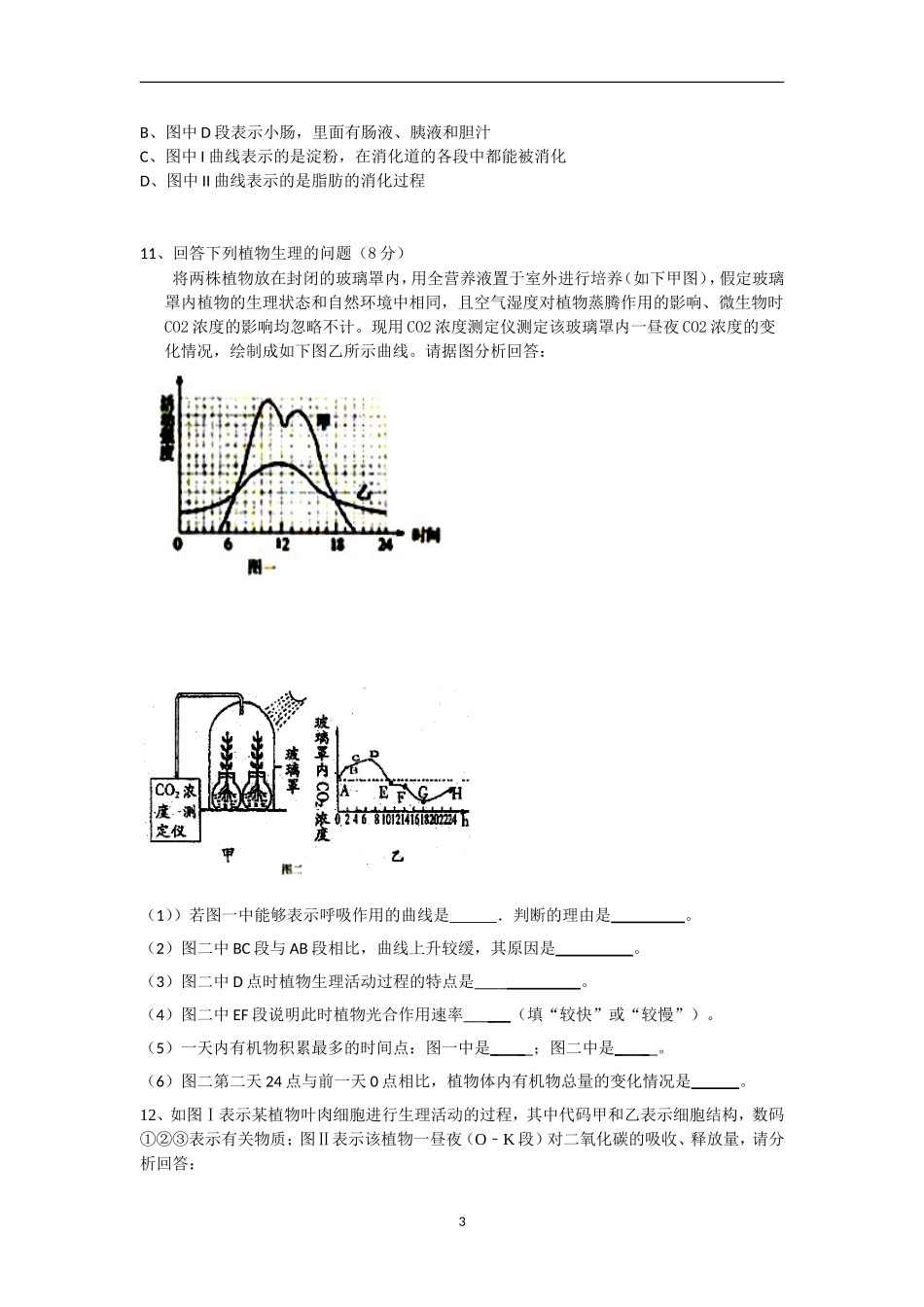

12017年中考生物曲线图解题指导严格按照“三看”要求识图。一看坐标轴：横轴、纵轴各表示什么？二看曲线的变化趋势：①上升（直线上升，逐渐上升）？②下降（直线下降，逐渐下降）？③还是保持稳定？④先上升后下降？先下降后上升？三看关键点：①曲线的起点、终点；②曲线与横轴的交点、与纵轴的交点、两条曲线相交的交点；③曲线的顶点、转折点、最低点等。1、如图能表示人体在每次吸气、呼气时肺内气压变化的是（）A．B．C．D．2、某校生物兴趣小组的同学在温室里进行植物栽培试验，并在晴天内对室内空气中的氧气浓度进行了24小时测定．下列曲线能正确表示测定结果的是（）A．B．C．D．3、如图曲线表示一段时间内某植物叶片吸收二氧化碳与光照强度的关系．以下分析正确的是（）A．N点表示该植物既不进行光合作用也不进行呼吸作用B．MP段表示该植物的光合作用随光照强度的增强而增强C．MN段表示该植物只进行呼吸作用D．NP段表示该植物只进行光合作用4.依据图①～④分析，下列说法正确的是（）A．图①表示血液流经人体组织细胞氧气含量变化B．图②曲线A→B段表示肺完成一次吸气过程C．图③B点显示此时某绿色植物没有进行光合作用和呼吸作用D．图④曲线表示某人的呼吸频率是20次／分钟5．如图曲线反映某生理过程或现象，下列有关叙述中，不正确的是（）A.若y表示胸腔容积，则bd段表示呼气过程2B．若y表示血液中葡萄糖含量变化，则可以用ac段表示迸食后一段时间内血糖的浓度变化C．在菜封闭草原，有食物链：草一兔一狼，若大量捕杀狼群，则可以用ac段表示在一段时间内兔的数量变化D．若y表示某温室大棚二氧化碳浓度，则b点是傍晚时段6.右图表示尿素在人体某结构的浓度变化情况，该结构是A．肾小球Ｂ．肾小管C．肾小囊腔D．收集管7.图表示血液流经肾单位是位时，尿素、尿酸的含量变化曲线，其中纵轴代表尿素，尿酸含量的变化．AB段表示（）A．入球小动脉B．出球小动脉C．肾小球D．肾小管8.经医生确诊某患者为急性炎症，然后对他进行消炎治疗，没过多久就痊愈了，则下面能正确表示他体内白细胞数目变化的图像是（横坐标表示时间，纵坐标表示白细胞数目）ABCD9．北京奥运会后，意失利自行车选手雷贝林被查出服用新型兴奋剂药物CFRA.，因而被取消竞赛成绩．这种新兴奋剂能够持续性地促进红细胞的载氧能力，从而大幅度提高运动员的耐力。服用CFRA后，在一定时间内，体内红细胞载氧能力变化的曲线图应该是（）10、如图是淀粉、脂肪和蛋白质在消化道中（A、B、C、D、E依次表示消化道各段）被消化的程度，下列说法正确的是（）A、A图中B段表示胃，能消化淀粉和蛋白质3B、图中D段表示小肠，里面有肠液、胰液和胆汁C、图中I曲线表示的是淀粉，在消化道的各段中都能被消化D、图中II曲线表示的是脂肪的消化过程11、回答下列植物生理的问题（8分）将两株植物放在封闭的玻璃罩内，用全营养液置于室外进行培养（如下甲图），假定玻璃罩内植物的生理状态和自然环境中相同，且空气湿度对植物蒸腾作用的影响、微生物时CO2浓度的影响均忽略不计。现用CO2浓度测定仪测定该玻璃罩内一昼夜CO2浓度的变化情况，绘制成如下图乙所示曲线。请据图分析回答：（1））若图一中能够表示呼吸作用的曲线是．判断的理由是。（2）图二中BC段与AB段相比，曲线上升较缓，其原因是。（3）图二中D点时植物生理活动过程的特点是____。（4）图二中EF段说明此时植物光合作用速率____（填“较快”或“较慢”）。（5）一天内有机物积累最多的时间点：图一中是___；图二中是___。（6）图二第二天24点与前一天0点相比，植物体内有机物总量的变化情况是。12、如图Ⅰ表示某植物叶肉细胞进行生理活动的过程，其中代码甲和乙表示细胞结构，数码①②③表示有关物质；图Ⅱ表示该植物一昼夜（OK﹣段）对二氧化碳的吸收、释放量，请分析回答：4（1）在图Ⅰ中，甲表示的结构是，①表示的物质是；若环境温度降低，乙所示结构进行的生理活动会．（2）在图Ⅱ中，植物进行光合作用的时间是段（填图中代码）；植物进行呼吸作用的时间是段（填图中代码）；在BF时间段，植物的光合作用强度（填大于、等于或小于）呼吸作用强度．(3)图12是某温室从16...
