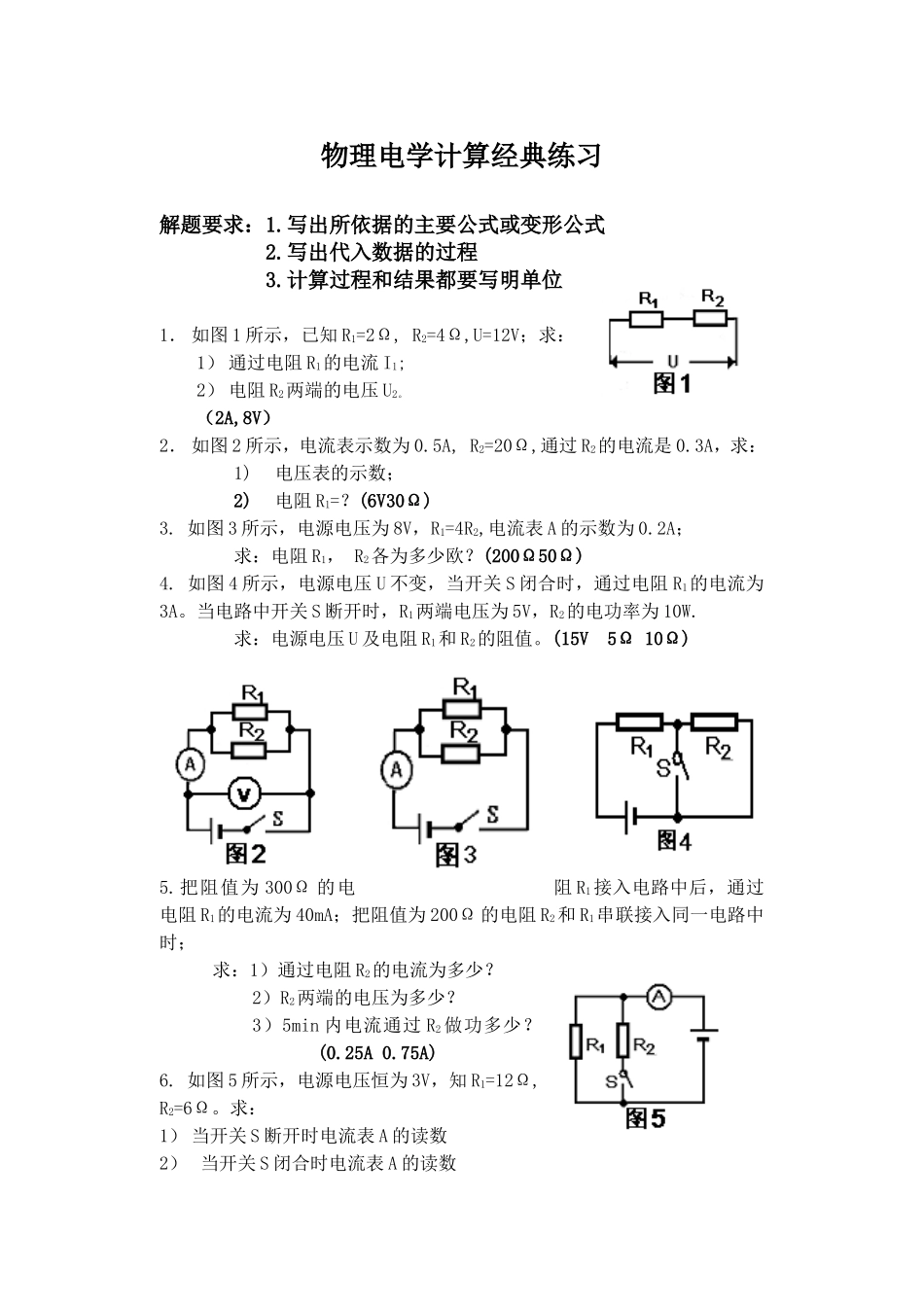

物理电学计算经典练习解题要求：1.写出所依据的主要公式或变形公式2.写出代入数据的过程3.计算过程和结果都要写明单位1．如图1所示，已知R1=2Ω,R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。（2A,8V）2．如图2所示，电流表示数为0.5A,R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1=？(6V30Ω)3.如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1，R2各为多少欧？(200Ω50Ω)4.如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。(15V5Ω10Ω)5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？(0.25A0.75A)6.如图5所示，电源电压恒为3V，知R1=12Ω,R2=6Ω。求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7.如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。(6V30Ω)8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A,R2的电功率为2.5W。求:电阻R2两端电压和电阻R1的电功率。(5V1W)9．如图8所示，电源电压为8V，且保持不变。R1=4R2。当开关S断开时，电流表的示数为2A。求：1）电阻R1和R2的阻值各为多少欧？(4Ω1Ω)2）当开关S闭合时电阻R1和R2的电功率各为多大？(16W64W)10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A,通过电阻R1和R2的电流之比为I1：I2=2：3。求：电阻R2的阻值和电源的总电压。(4Ω2V)11．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω)12．如图11所示，当灯正常发光时，求：1）通过灯泡的电流是多少？2）电流表的示数是多少？(2.5A3A)13.如图12所示，A是标有“24V60W”的用电器，E是串联后电压为32V的电源，S为开关，B是滑动变阻器。若确保用电器A正常工作，请把图中电路连起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。(3.2Ω20W)14．如图13所示，电流表示数为0.8A，标有“6V3W”的灯L恰正常发光，求:1)电阻R的阻值和通过R的电流；2）电流通过灯L和电阻R做功之比。(20Ω0.3A5：3)15．如图14所示电源电压是36V并保持不变，灯L1的电阻为30Ω。当S1S2闭合时，电流表示数为1.8A，求：1）通过灯L1的电流是多少安；2)灯L2的实际功率(1.2A21.6W)16．如图15所示，R1=500Ω，R2=250Ω，并联接在电源上，电流表示数为0.2A。求：R1、R2的电功率分别是多少？(20W40W)17.如图16所示，已知：R1=6Ω，S闭合时R2中的电流为3A,它此时消耗的功率是36W。求：电源电压U和电阻R1的功率各为多大？(12V24W)18.如图17所示，R1为定值电阻，R2为滑动变阻器，电源电压U不变。当滑动变阻器的滑片P滑到a端和b端时，R1消耗的功率之比为9：1；且滑片P滑到a端时，电流表示数为6A,滑片P滑到b端时,电压表的示数为8V。求：电阻R1和R2阻值各为多少？电源电压多大？(2Ω4Ω12V)19.如图18所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W;调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。(20V10Ω)20.如图19所示，电源电压不变，滑动变阻器的滑片P放在c处，已知ac的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时，电压表的示数为9V。求;在这两种情况下，灯泡L的功率各为多大？（灯L的电阻不变）21.如图20所示，灯L的电阻和电源电压U不变，滑片P从滑动变阻器的中点移到b端时，电压表前后示数之比是1.6：1。求：1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比；2）若滑动变阻器的最大阻值Rab=60Ω,电灯L的电阻是多少？(2.56:1...
