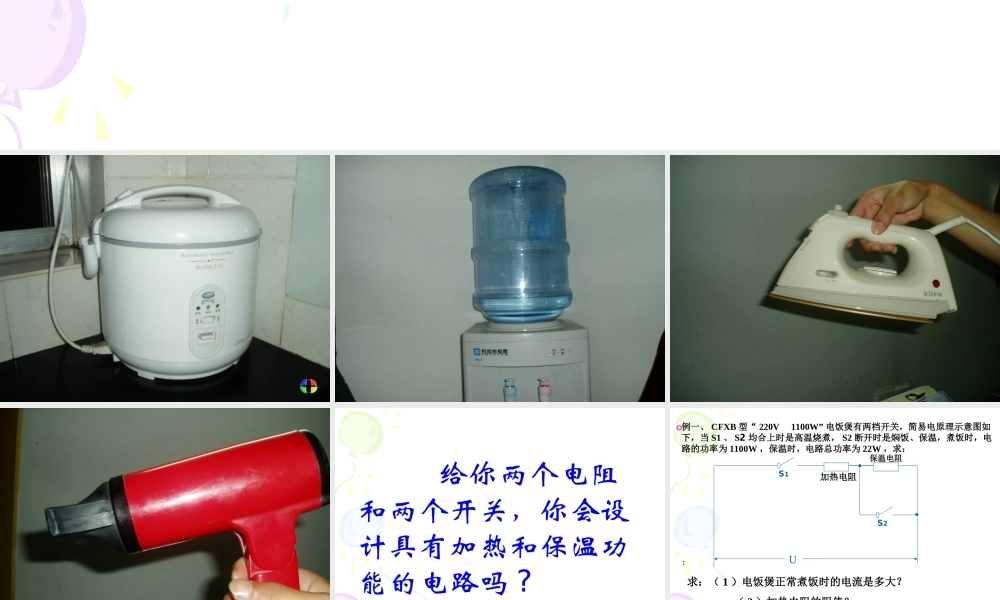

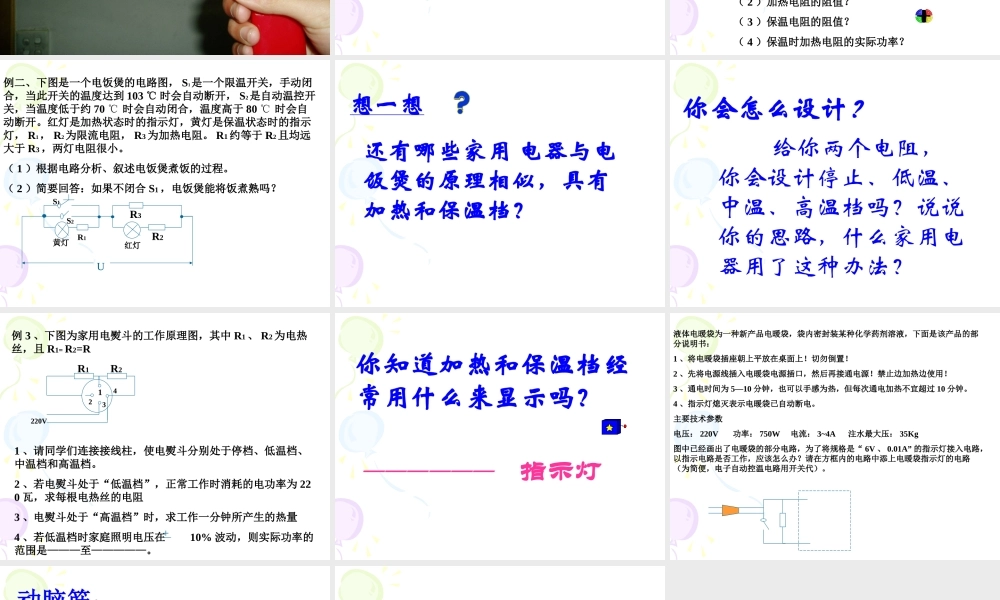

给你两个电阻和两个开关，你会设计具有加热和保温功能的电路吗 ? 例一、 CFXB 型“ 220V 1100W” 电饭煲有两档开关，简易电原理示意图如下，当 S1 、 S2 均合上时是高温烧煮， S2 断开时是焖饭、保温，煮饭时，电路的功率为 1100W ，保温时，电路总功率为 22W ，求：：加热电阻保温电阻U求：（ 1 ）电饭煲正常煮饭时的电流是多大？ （ 2 ）加热电阻的阻值？ （ 3 ）保温电阻的阻值？ （ 4 ）保温时加热电阻的实际功率？ S1S2 例二、下图是一个电饭煲的电路图， S1是一个限温开关，手动闭合，当此开关的温度达到 103 ℃ 时会自动断开， S2是自动温控开关，当温度低于约 70 ℃ 时会自动闭合，温度高于 80 ℃ 时会自动断开。红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯， R1， R2为限流电阻， R3 为加热电阻。 R1 约等于 R2且均远大于 R3 ，两灯电阻很小。（ 1 ）根据电路分析、叙述电饭煲煮饭的过程。（ 2 ）简要回答：如果不闭合 S1 ，电饭煲能将饭煮熟吗？ US1S2黄灯R1R3红灯R2 还有哪些家用 电器与电饭煲的原理相似，具有加热和保温档？想一想 你会怎么设计？ 给你两个电阻，你会设计停止、低温、中温、高温档吗？说说你的思路，什么家用电器用了这种办法？ 例 3 、下图为家用电熨斗的工作原理图，其中 R1 、 R2 为电热丝，且 R1= R2=R1234220VR1R21 、请同学们连接接线柱，使电熨斗分别处于停档、低温档、中温档和高温档。2 、若电熨斗处于“低温档”，正常工作时消耗的电功率为 220 瓦，求每根电热丝的电阻3 、电熨斗处于“高温档”时，求工作一分钟所产生的热量4 、若低温档时家庭照明电压在 10% 波动，则实际功率的范围是———至—————。+— 你知道加热和保温档经常用什么来显示吗？—————— 指示灯 液体电暖袋为一种新产品电暖袋，袋内密封装某种化学药剂溶液，下面是该产品的部分说明书：1 、将电暖袋插座朝上平放在桌面上！切勿倒置！2 、先将电源线插入电暖袋电源插口，然后再接通电源！禁止边加热边使用！3 、通电时间为 5—10 分钟，也可以手感为热，但每次通电加热不宜超过 10 分钟。4 、指示灯熄灭表示电暖袋已自动断电。主要技术参数电压： 220V 功率： 750W 电流： 3~4A 注水最大压： 35Kg图中已经画出了电暖袋的部分电路，为了将规格是“ 6V 、 0.01A” 的指示灯接入电路，以指示电路是否工作，应该怎么...
