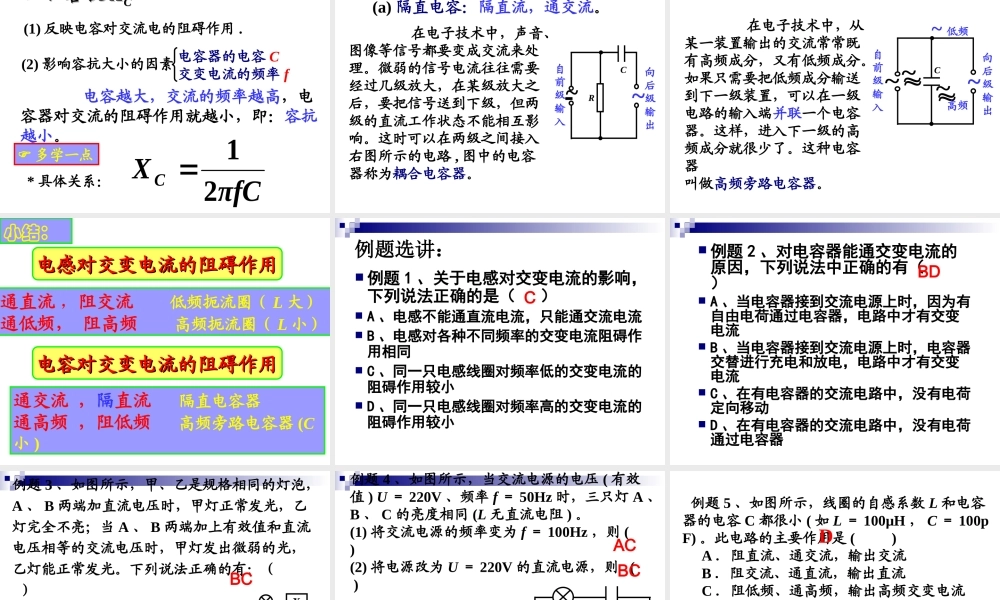

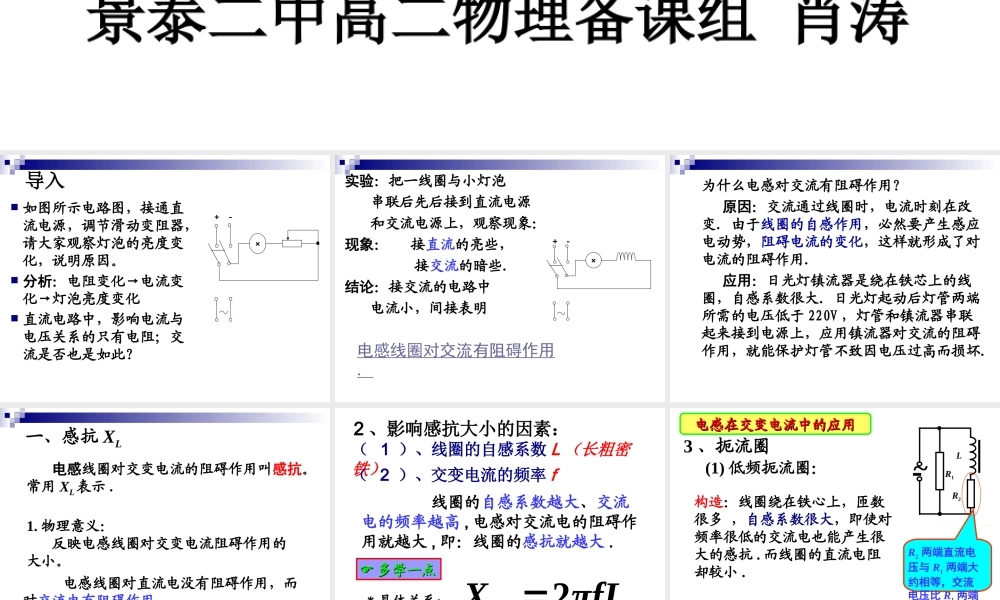

电感和电电感和电容对交变电流的容对交变电流的影响影响景泰二中高二物理备课组 肖涛 导入 如图所示电路图，接通直流电源，调节滑动变阻器，请大家观察灯泡的亮度变化，说明原因。 分析：电阻变化→电流变化→灯泡亮度变化 直流电路中，影响电流与电压关系的只有电阻；交流是否也是如此？×+- 实验：把一线圈与小灯泡 串联后先后接到直流电源 和交流电源上，观察现象：现象： 接直流的亮些， 接交流的暗些．结论：接交流的电路中 电流小，间接表明 电感线圈对交流有阻碍作用．×+- 为什么电感对交流有阻碍作用？ 原因：交流通过线圈时，电流时刻在改变．由于线圈的自感作用，必然要产生感应电动势，阻碍电流的变化，这样就形成了对电流的阻碍作用． 应用：日光灯镇流器是绕在铁芯上的线圈，自感系数很大．日光灯起动后灯管两端所需的电压低于 220V ，灯管和镇流器串联起来接到电源上，应用镇流器对交流的阻碍作用，就能保护灯管不致因电压过高而损坏． 电感线圈对交变电流的阻碍作用叫感抗。常用 XL表示 .一、感抗 XL 电感线圈对直流电没有阻碍作用，而对交流电有阻碍作用。通直流、阻交流1. 物理意义： 反映电感线圈对交变电流阻碍作用的大小。* 具体关系：fLπX L2 多学一点多学一点 线圈的自感系数越大、交流电的频率越高 , 电感对交流电的阻碍作用就越大 , 即：线圈的感抗就越大 . 2 、影响感抗大小的因素：（ 1 ）、线圈的自感系数 L （长粗密铁）（ 2 ）、交变电流的频率 f(1) 低频扼流圈：3 、扼流圈构造：线圈绕在铁心上，匝数很多 ，自感系数很大，即使对频率很低的交流电也能产生很大的感抗 . 而线圈的直流电阻却较小 .作用：“通直流、阻交流” ~R1R2L电感在交变电流中的应用电感在交变电流中的应用R2 两端直流电压与 R1 两端大约相等，交流电压比 R1 两端小得多 (2) 高频扼流圈： 构造：线圈或绕在铁氧体上，或有的空心，匝数少 ，线圈自感系数小，感抗小 . 线圈只对高频率的交变电流有较大的阻碍作用，对低频率的交变电流阻碍作用较小，对直流电的阻碍作用更小 . 作用：“通直流、通低频，阻高频” 3 ．扼流圈 请同学们分析一下，低频扼流圈对高频交流电是否有显著的阻碍作用？高频扼流圈对低频交流电是否有显著的阻碍作用？ 有无总结：电感对交变电流的阻碍作用：总结：电感对交变电流的阻碍作用：通直流、阻交流；通直流、阻交流；通低频、阻高频...
