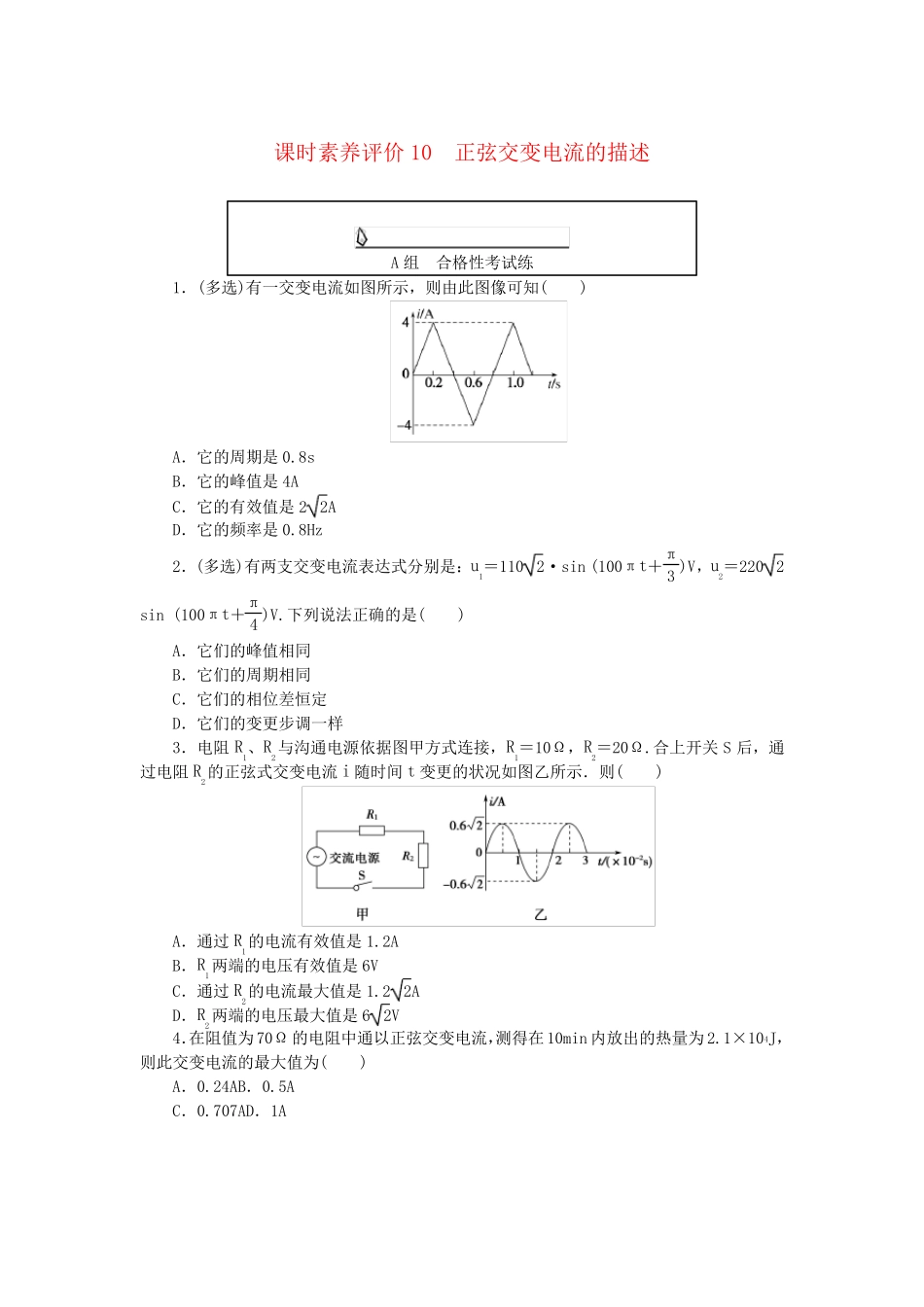

课时素养评价10 正弦交变电流的描述 A 组 合格性考试练 1．(多选)有一交变电流如图所示，则由此图像可知( ) A．它的周期是0.8s B．它的峰值是4A C．它的有效值是2 2A D．它的频率是0.8Hz 2．(多选)有两支交变电流表达式分别是：u1＝110 2·sin (100πt＋π3 )V，u2＝220 2sin (100πt＋π4 )V.下列说法正确的是( ) A．它们的峰值相同 B．它们的周期相同 C．它们的相位差恒定 D．它们的变更步调一样 3．电阻R1、R2与沟通电源依据图甲方式连接，R1＝10Ω，R2＝20Ω.合上开关S 后，通过电阻R2的正弦式交变电流i 随时间t 变更的状况如图乙所示．则( ) A．通过R1的电流有效值是1.2A B．R1两端的电压有效值是6V C．通过R2的电流最大值是1.2 2A D．R2两端的电压最大值是6 2V 4．在阻值为70Ω的电阻中通以正弦交变电流，测得在10min 内放出的热量为2.1×104J，则此交变电流的最大值为( ) A．0.24AB．0.5A C．0.707AD．1A 5．(多选)在匀强磁场中，一只矩形金属线框绕与磁感线垂直的转轴匀速转动，产生的交变电动势的图像如图所示．则( ) A．交变电动势的频率为100Hz B．线框转动的角速度为100πrad/s C．t＝0.01s 时线框平面与中性面重合 D．线框产生的交变电动势有效值为311V 6．如图所示电路中，A 是熔断电流为I0＝2A 的保险丝，电阻可不计，R 是可变电阻，是沟通电源．沟通电源的内电阻不计，其电动势随时间变更的规律是e＝220 2sin (314t) V．为了不使保险丝熔断，可变电阻的阻值应当大于( ) A.1102Ω B．110Ω C．220Ω D．220 2Ω 7．如图所示，正弦波和方波交变电流的最大值相等，周期也相等，现使它们通过完全相同的电阻，则在相同的时间(远大于周期)内，两电阻发热之比Q甲Q乙等于( ) A. 12 B．12 C．14 D．11 8．如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图乙中曲线a、b 所示，则( ) A．两次t＝0 时刻线圈平面均与中性面垂直 B．曲线a、b 对应的线圈转速之比为2∶3 C．曲线a 表示的交变电动势频率为25Hz D．曲线b 表示的交变电动势有效值为10V 9．如图所示，试验室一台手摇沟通发电机，内阻r＝1.0Ω，外接R＝9.0Ω 的电阻．闭合开关S，当发电机转子以某一转速匀速转动时，产生的电动势e＝10sin10πt (V)，则( ) A．该交变电流的频率为10Hz B．该电动势的有效值为10V C．电路中志向...
