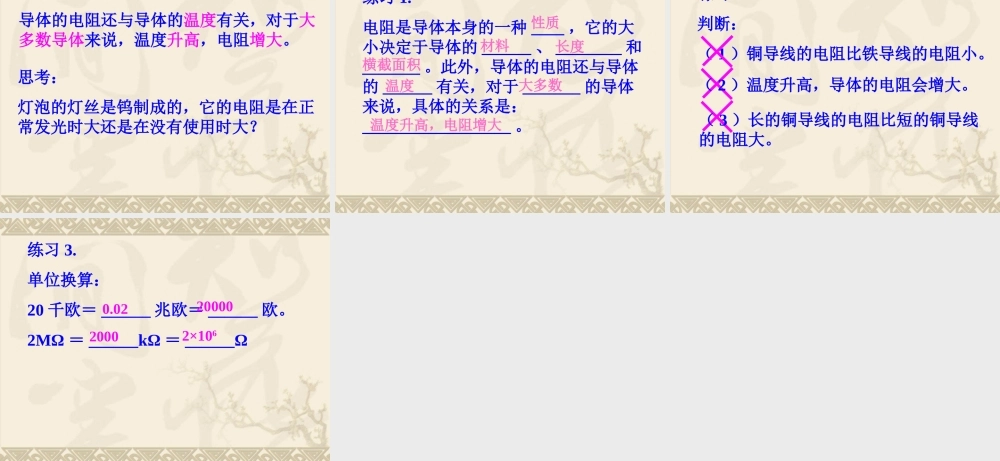

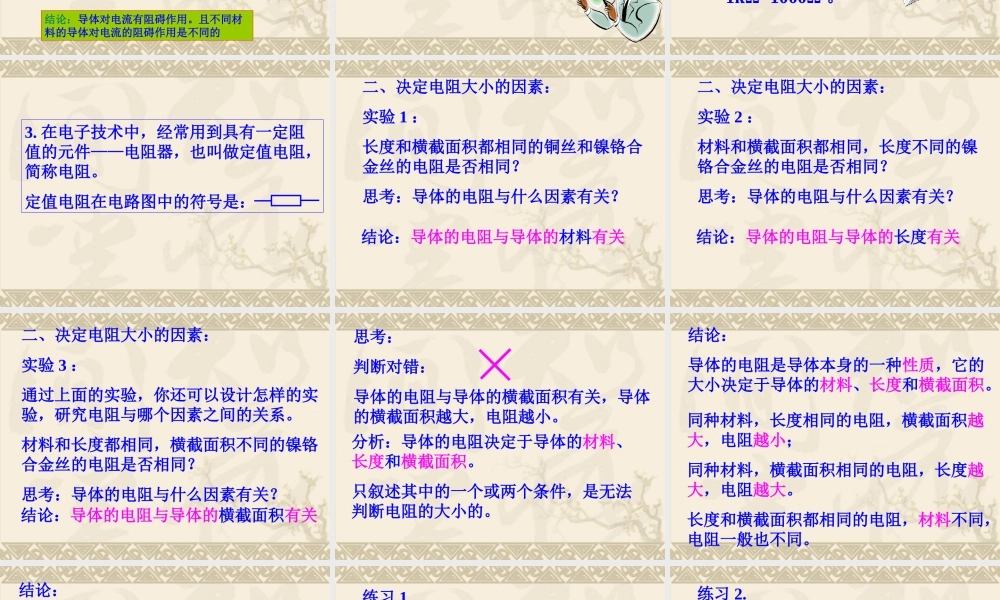

第十六章 电压 电阻第三节 电阻( 共 2 课时 )王芝飞电荷的定向移动形成电流。把正电荷定向移动的方向规定为电流的方向。1. 什么叫电流？它的方向是如何规定的？2. 电压是如何定义的？符号是什么？电压的单位是什么？电压使电路中形成了电流。符号是 U 。电压的单位是伏特，简称伏。其它单位有千伏、毫伏和微伏。思考：1. 同一盏灯泡，第一次连接在一节电池两端，第二次连接在串联的两节电池的两端，哪次亮？为什么？两次什么相同？什么不同？2. 两盏不同的灯泡，都连接在同一个电源的两端，亮度是否相同？为什么？两次什么相同？什么不同？结论：导体对电流有阻碍作用。且不同材料的导体对电流的阻碍作用是不同的灯泡亮度不同通过的电流不同一、电阻 :1. 概念：导体对电流的阻碍作用叫做电阻。用符号“ R” 表示。关系：阻碍作用强 R 大， 阻碍作用弱 R 小，2. 单位：在国际单位制中电阻的单位是： 欧姆，简称欧，符号是 Ω 。电阻的单位及换算： 1 兆欧 MΩ=1000kΩ ， 1kΩ=1000Ω 。3. 在电子技术中，经常用到具有一定阻值的元件——电阻器，也叫做定值电阻，简称电阻。定值电阻在电路图中的符号是：二、决定电阻大小的因素：实验 1 ：长度和横截面积都相同的铜丝和镍铬合金丝的电阻是否相同？思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的材料有关二、决定电阻大小的因素：实验 2 ：材料和横截面积都相同，长度不同的镍铬合金丝的电阻是否相同？思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的长度有关二、决定电阻大小的因素：实验 3 ：通过上面的实验，你还可以设计怎样的实验，研究电阻与哪个因素之间的关系。材料和长度都相同，横截面积不同的镍铬合金丝的电阻是否相同？思考：导体的电阻与什么因素有关？结论：导体的电阻与导体的横截面积有关思考：判断对错：导体的电阻与导体的横截面积有关，导体的横截面积越大，电阻越小。分析：导体的电阻决定于导体的材料、长度和横截面积。只叙述其中的一个或两个条件，是无法判断电阻的大小的。结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积。同种材料，长度相同的电阻，横截面积越大，电阻越小；同种材料，横截面积相同的电阻，长度越大，电阻越大。长度和横截面积都相同的电阻，材料不同，电阻一般也不同。结论：导体的电阻还与导体的温度有关，对于大多数导体来说，温度升高，电阻增大。...
