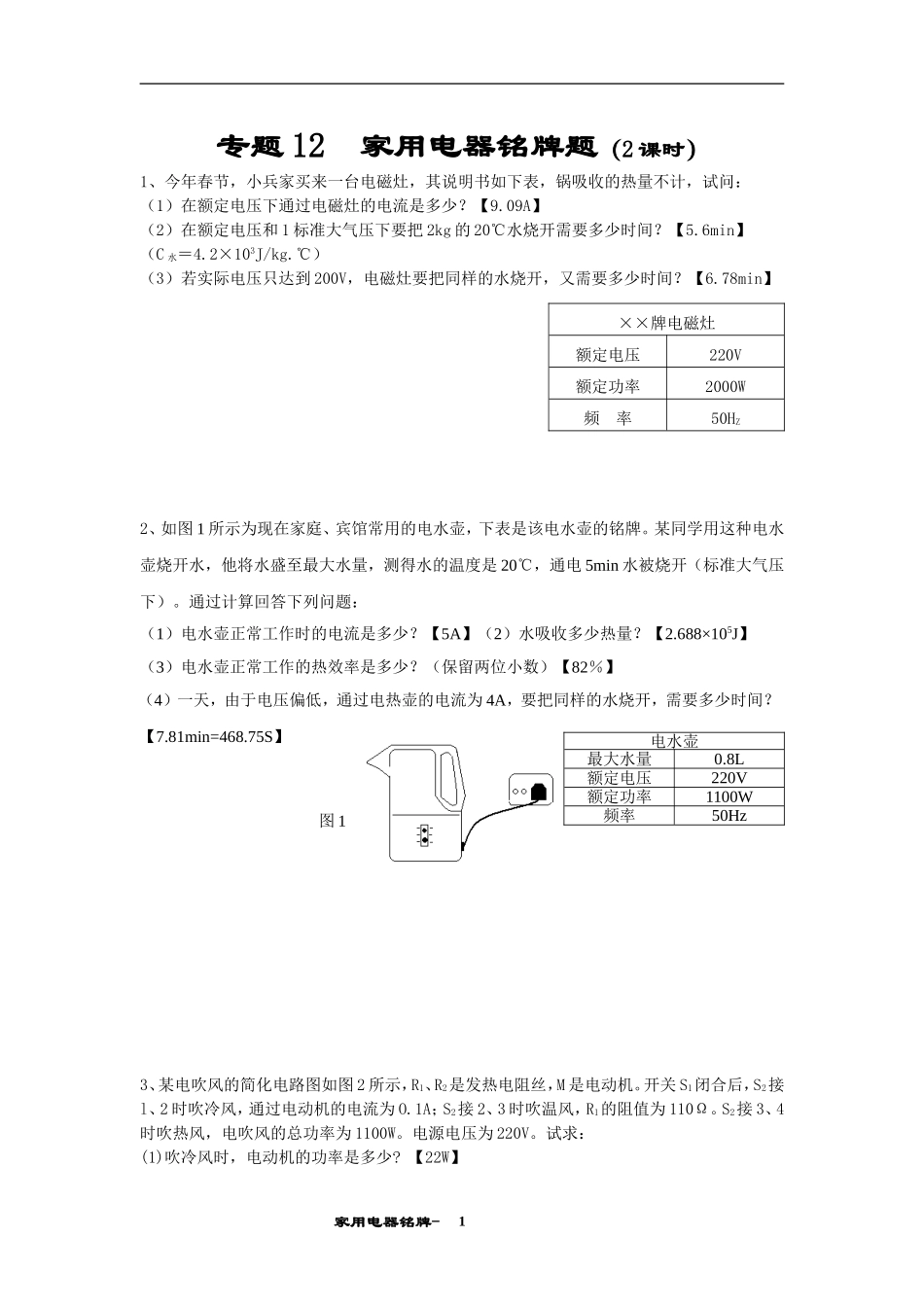

图 1专题 12 家用电器铭牌题（2 课时）1、今年春节，小兵家买来一台电磁灶，其说明书如下表，锅吸收的热量不计，试问：（1）在额定电压下通过电磁灶的电流是多少？【9.09A】（2）在额定电压和 1 标准大气压下要把 2kg 的 20℃水烧开需要多少时间？【5.6min】（C 水＝4.2×103J/kg.℃）（3）若实际电压只达到 200V，电磁灶要把同样的水烧开，又需要多少时间？【6.78min】2、如图 1 所示为现在家庭、宾馆常用的电水壶，下表是该电水壶的铭牌。某同学用这种电水壶烧开水，他将水盛至最大水量，测得水的温度是 20℃，通电 5min 水被烧开（标准大气压下）。通过计算回答下列问题：（1）电水壶正常工作时的电流是多少？【5A】（2）水吸收多少热量？【2.688×105J】（3）电水壶正常工作的热效率是多少？（保留两位小数）【82％】（4）一天，由于电压偏低，通过电热壶的电流为 4A，要把同样的水烧开，需要多少时间？【7.81min=468.75S】3、某电吹风的简化电路图如图 2 所示，R1、R2是发热电阻丝，M 是电动机。开关 S1闭合后，S2接l、2 时吹冷风，通过电动机的电流为 O.1A；S2接 2、3 时吹温风，R1的阻值为 110Ω。S2接 3、4时吹热风，电吹风的总功率为 1100W。电源电压为 220V。试求：(1)吹冷风时，电动机的功率是多少? 【22W】家用电器铭牌-××牌电磁灶额定电压220V额定功率2000W频 率50HZ电水壶最大水量0.8L额定电压220V额定功率1100W频率50Hz1图 3图 4(2)吹温风时，通过 R1的电流是多少?【2A】(3)吹热风时，R2的电阻是多少?(结果保留小数点后两位)【75.86Ω】4、在社会实践活动中，小明自制了亮度可以调节的小台灯，其电路及灯泡规格如图 3 所示。（1）调节开关从触点 0 依次转动到触点 3 的过程中，灯泡的亮度将如何变化？【变暗】（2）假设灯泡的电阻 R 灯不因温度发生变化，已知 R1=R2=R3=1/3R 灯,如果调节开关转到触点 3时，灯泡的实际功率是多少？【6W】5、小华对家中饮水机的工作情况作了调查，他仔细阅读了饮水机说明书如下表，并查看了名牌和工作电路如图 4 所示。当温控开关 S1、S2都闭合时，饮水机处于加热状态，此时红灯亮；当水温上升到一定时，S1、S2自动断开，加热器停止工作，此时緑灯亮。试问：（1）加热状态时，电路的功率是多少？为什么只有红灯亮？【504W,因为 S1、S2都闭合，緑灯短路，红灯与加热器在额定电压下正常工作】（2）保温状态 5min 消耗的电能是多少？【240J】（3）...
