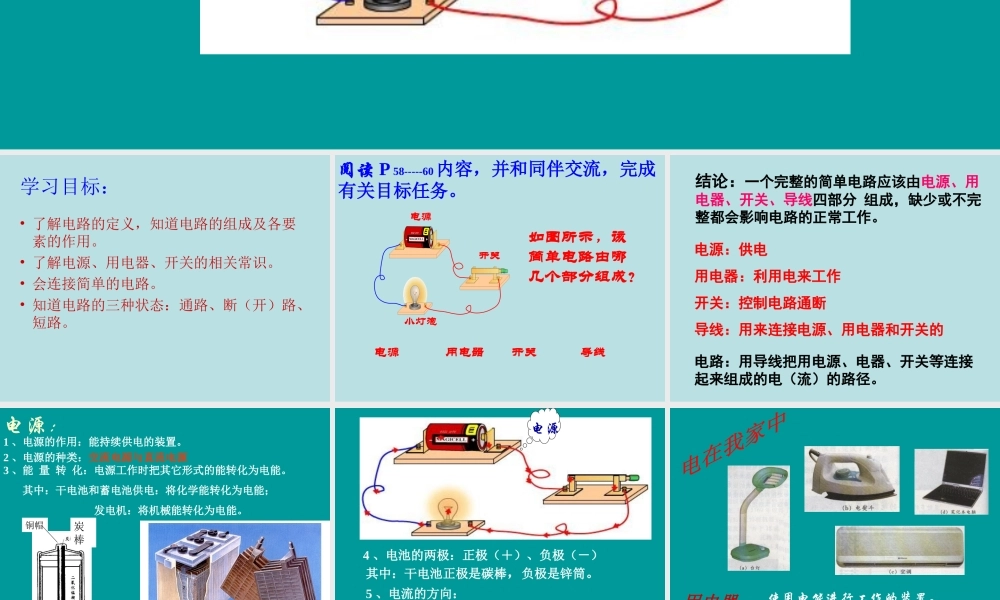

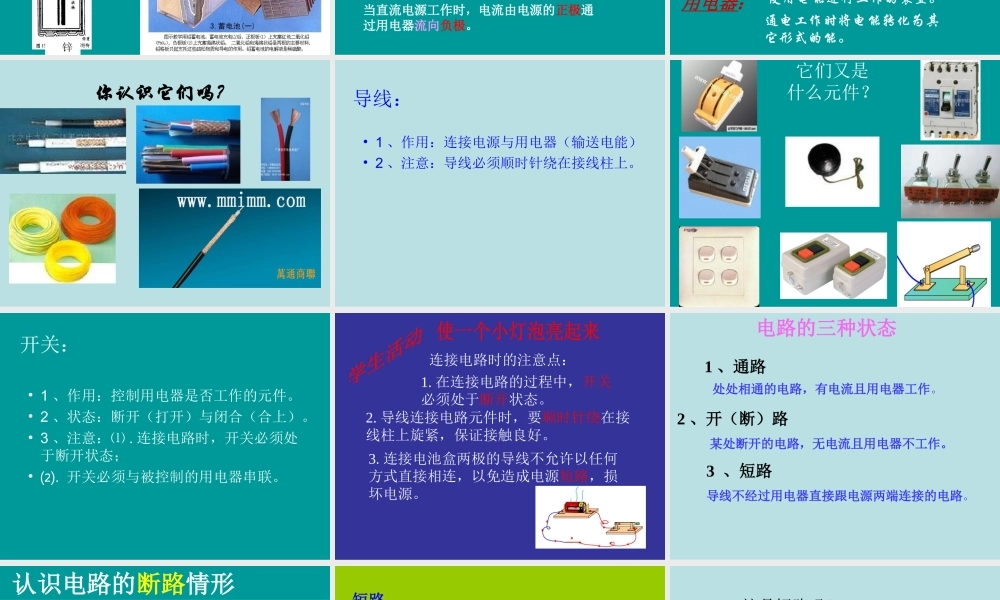

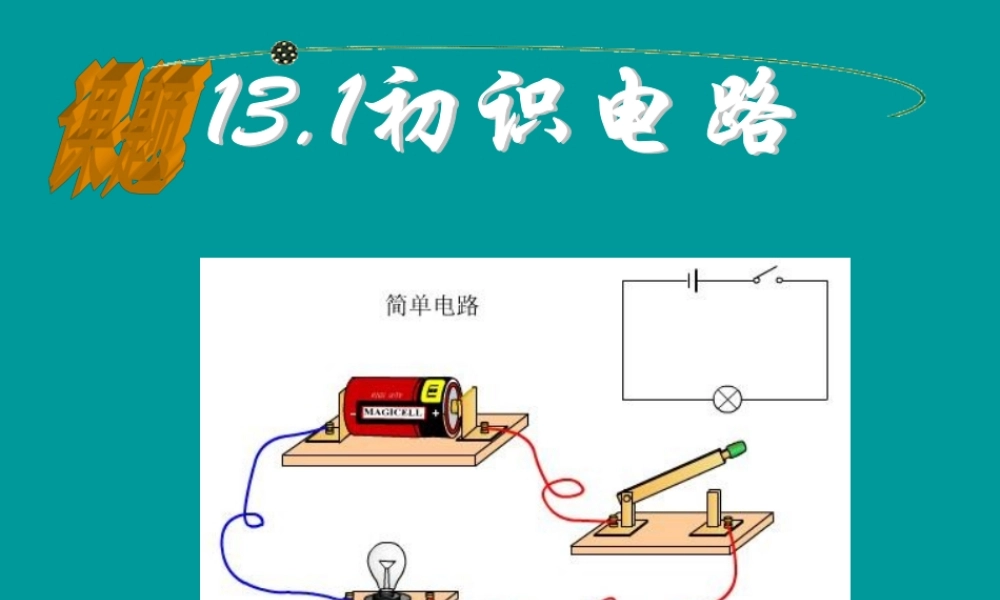

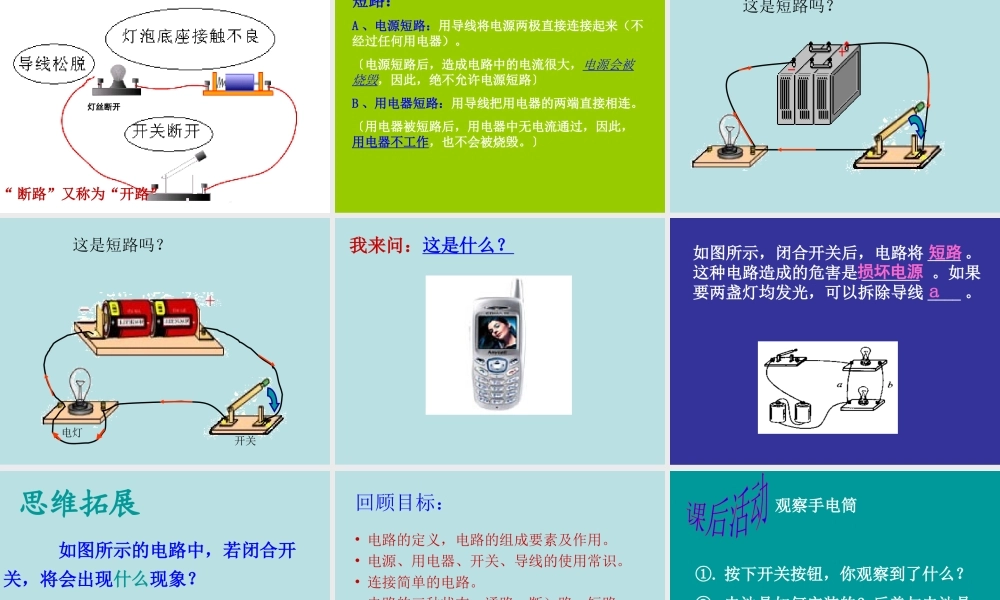

学习目标：• 了解电路的定义，知道电路的组成及各要素的作用。• 了解电源、用电器、开关的相关常识。• 会连接简单的电路。• 知道电路的三种状态：通路、断（开）路、短路。 阅读 P 58-----60内容，并和同伴交流，完成有关目标任务。用电器如图所示，该简单电路由哪几个部分组成？电源开关电源开关小灯泡导线 结论：一个完整的简单电路应该由电源、用电器、开关、导线四部分 组成，缺少或不完整都会影响电路的正常工作。电源：供电用电器：利用电来工作开关：控制电路通断导线：用来连接电源、用电器和开关的电路：用导线把用电源、电器、开关等连接起来组成的电（流）的路径。 电源：1 、电源的作用：能持续供电的装置。2 、电源的种类：交流电源与直流电源铜帽炭棒 锌筒3 、能 量 转 化：电源工作时把其它形式的能转化为电能。 其中：干电池和蓄电池供电：将化学能转化为电能； 发电机：将机械能转化为电能。 其中：干电池正极是碳棒，负极是锌筒。当直流电源工作时，电流由电源的正极通过用电器流向负极。4 、电池的两极：正极（＋）、负极（－）5 、电流的方向：电源 用电器：使用电能进行工作的装置。通电工作时将电能转化为其它形式的能。 你认识它们吗？ 导线：• 1 、作用：连接电源与用电器（输送电能）• 2 、注意：导线必须顺时针绕在接线柱上。 它们又是什么元件？ 开关：• 1 、作用：控制用电器是否工作的元件。• 2 、状态：断开（打开）与闭合（合上）。• 3 、注意：⑴ . 连接电路时，开关必须处于断开状态；• ⑵. 开关必须与被控制的用电器串联。 连接电路时的注意点：1. 在连接电路的过程中，开关必须处于断开状态。2. 导线连接电路元件时，要顺时针绕在接线柱上旋紧，保证接触良好。 3. 连接电池盒两极的导线不允许以任何方式直接相连，以免造成电源短路，损坏电源。 电路的三种状态1 、通路处处相通的电路，有电流且用电器工作。2 、开（断）路某处断开的电路，无电流且用电器不工作。导线不经过用电器直接跟电源两端连接的电路。3 、短路 认识电路的断路情形灯丝断开“ 断路”又称为“开路” 短路：A 、电源短路：用导线将电源两极直接连接起来（不经过任何用电器）。〔电源短路后，造成电路中的电流很大，电源会被烧毁，因此，绝不允许电源短路〕B 、用电器短路：用导线把用电器的两端直接相连。〔用电器被短路后，用电器中无电流通过，因此，用电器不工作，也...
