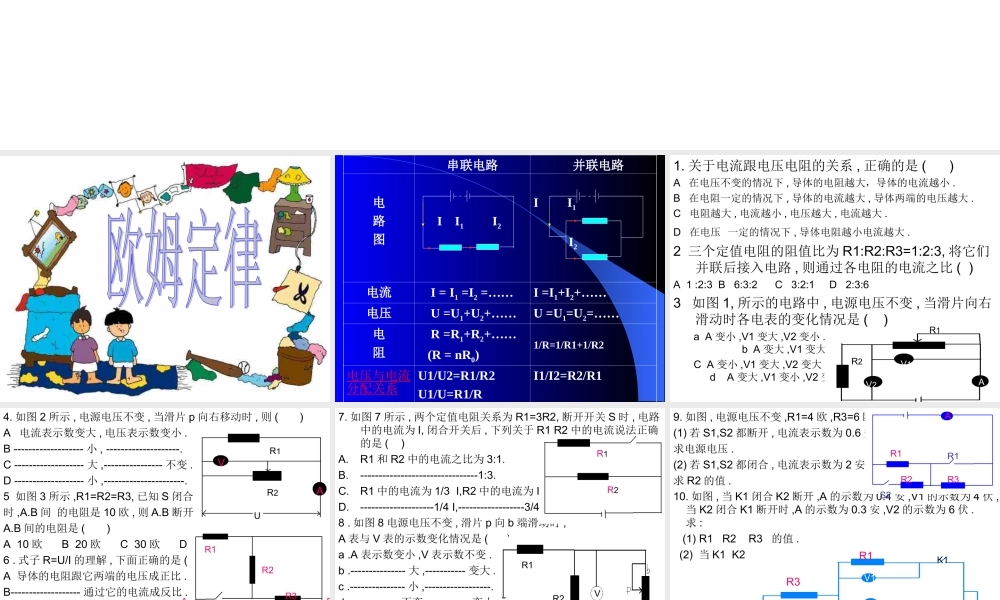

欧姆定律复习题 串联电路 并联电路电路图 I I1 I2I I1 I2电流 I = I1 =I2 =……I =I1+I2+……电压 U =U1+U2+……U =U1=U2=……电阻 R =R1+R2+…… (R = nR0)1/R=1/R1+1/R2电压与电流分配关系U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1 1. 关于电流跟电压电阻的关系 , 正确的是 ( )A 在电压不变的情况下 , 导体的电阻越大，导体的电流越小 .B 在电阻一定的情况下 , 导体的电流越大 , 导体两端的电压越大 .C 电阻越大 , 电流越小 , 电压越大 , 电流越大 .D 在电压 一定的情况下 , 导体电阻越小电流越大 .2 三个定值电阻的阻值比为 R1:R2:R3=1:2:3, 将它们并联后接入电路 , 则通过各电阻的电流之比 ( ) A 1 :2:3 B 6:3:2 C 3:2:1 D 2:3:63 如图 1, 所示的电路中 , 电源电压不变 , 当滑片向右滑动时各电表的变化情况是 ( ) a A 变小 ,V1 变大 ,V2 变小 . b A 变大 ,V1 变大 ,V2 变大 . C A 变小 ,V1 变大 ,V2 变大 . d A 变大 ,V1 变小 ,V2 变大R2R1AV1 V2 4. 如图 2 所示 , 电源电压不变 , 当滑片 p 向右移动时 , 则 ( )A 电流表示数变大 , 电压表示数变小 .B ------------------- 小 , --------------------.C ------------------- 大 ,---------------- 不变 .D ------------------- 小 ,----------------------.5 如图 3 所示 ,R1=R2=R3, 已知 S 闭合时 ,A.B 间 的电阻是 10 欧 , 则 A.B 断开时 ,A.B 间的电阻是 ( )A 10 欧 B 20 欧 C 30 欧 D 45 欧6 . 式子 R=U/I 的理解 , 下面正确的是 ( )A 导体的电阻跟它两端的电压成正比 .B------------------- 通过它的电流成反比 .C 导体的电阻跟电压 电流无关 .D 电压为零 , 电流为零 , 此时电阻也为零 .R1R2UAVUR1R2R3AB 7. 如图 7 所示 , 两个定值电阻关系为 R1=3R2, 断开开关 S 时 , 电路中的电流为 I, 闭合开关后 , 下列关于 R1 R2 中的电流说法正确的是 ( )A.R1 和 R2 中的电流之比为 3:1.B.--------------------------------1:3.C.R1 中的电流为 1/3 I,R2 中的电流为 I.D.--------------------1/4 I,------------------3/4 I.8 . 如图 8 电源电压不变 , 滑片 p 向 b 端滑动时 ,A 表与 V 表的示数变化情况是 ( )a .A 表示数变小 ,V 表示数不变 .b .--------------- 大 ,----------- 变大 .c .--------------- 小 ,------------------.d .------------- 不变 ,----------- 变小 .R1R2R1R2VABC 9. 如图 , 电源电压不变 ,R1=4 欧 ,R3=6 欧 ,(1) 若 S1,S2 都断开 , 电流表示数为 0.6 安 ,求电源电压 .(2) 若 S1,S2 都闭合 , 电流表示数为 2 安 ,求 R2 的值 .10. 如图 , 当 K1 闭合 K2 断开 ,A 的示数为 0.4 安 ,V1 的示数为 4 伏 ,当 K2 闭合 K1 断开时 ,A 的示数为 0.3 安 ,V2 的示数为 6 伏 . 求 : (1) R1 R2 R3 的值 . (2) 当 K1 K2 都闭合时 A 的示数 .AR1R2R3S2R1UR3R1R2AV1V2K1K1K2
