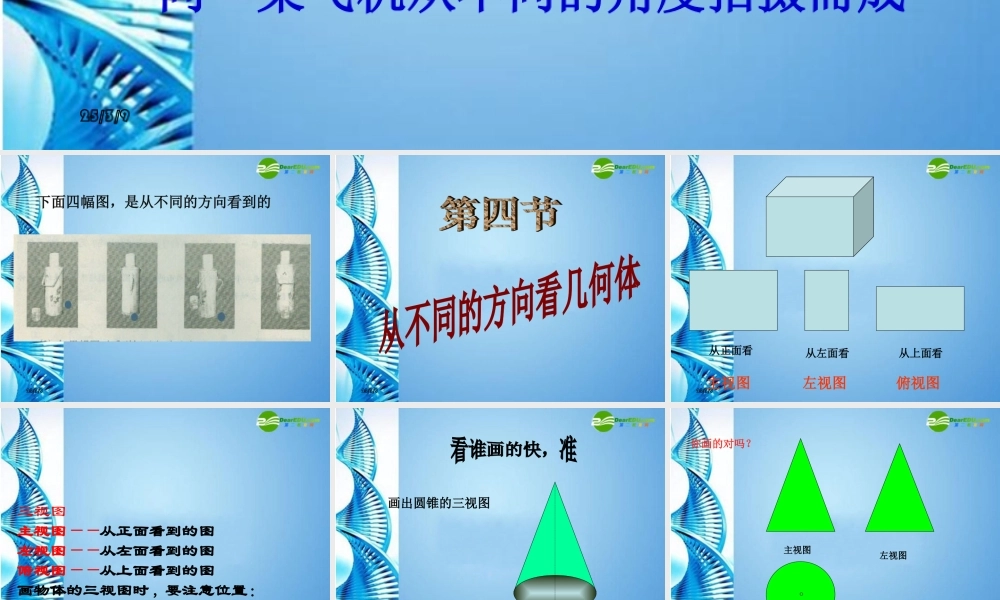

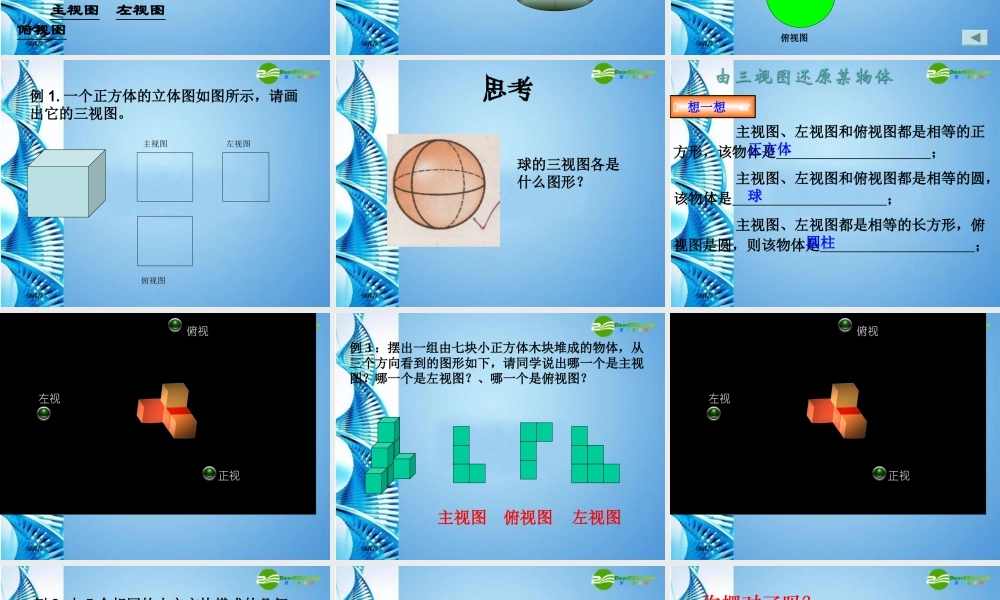

25/3/9同一架飞机从不同的角度拍摄而成25/3/9下面四幅图，是从不同的方向看到的25/3/925/3/9主视图左视图俯视图从正面看从左面看从上面看25/3/9三视图主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时 , 要注意位置： 主视图 左视图俯视图25/3/9画出圆锥的三视图25/3/9你画的对吗？主视图左视图俯视图25/3/9例 1. 一个正方体的立体图如图所示，请画出它的三视图。主视图俯视图左视图25/3/9球的三视图各是什么图形？25/3/9 主视图、左视图和俯视图都是相等的正方形，该物体是 ；正方体 想一想 主视图、左视图和俯视图都是相等的圆，该物体是 ；球 主视图、左视图都是相等的长方形，俯视图是圆，则该物体是 ；圆柱25/3/925/3/9主视图俯视图左视图例 3 ：摆出一组由七块小正方体木块堆成的物体，从三个方向看到的图形如下，请同学说出哪一个是主视图？哪一个是左视图？、哪一个是俯视图？ 25/3/925/3/9例 2. 由 5 个相同的小立方块搭成的几何体如图所示，请画出它的三视图。主视图左视图俯视图25/3/9判断物体的形状摆一摆25/3/9你摆对了吗？25/3/9一是观察物体的方向二是小立方体的位置和数目，特别是看 不见的立方体1 、 图 1---11 是由几个小立方体所搭几何体的俯视图，25/3/9 探究 小正方形中的数字表示在该位置小正方体的个数。你能摆出这个几何体吗？ 试画出这个几何体的主视图与左视图。主视图：左视图：1122 图 1---11 是由几个小立方体所搭几何体的俯视图，25/3/9 探究 1122 小正方形中的数字表示在该位置小正方体的个数。主视图：左视图：思考方法 先根据俯视图确定主视图有 列， 3 再根据数字确定每列的方块有 个， 不用摆出这个几何体，你能画出这个几何体的主视图与左视图吗？主视图有 列，第一列的方块有 个，1第二列的方块有 个，2第三列的方块有 个，2左视图有 列，2第一列的方块有 个，2第二列的方块有 个，2
