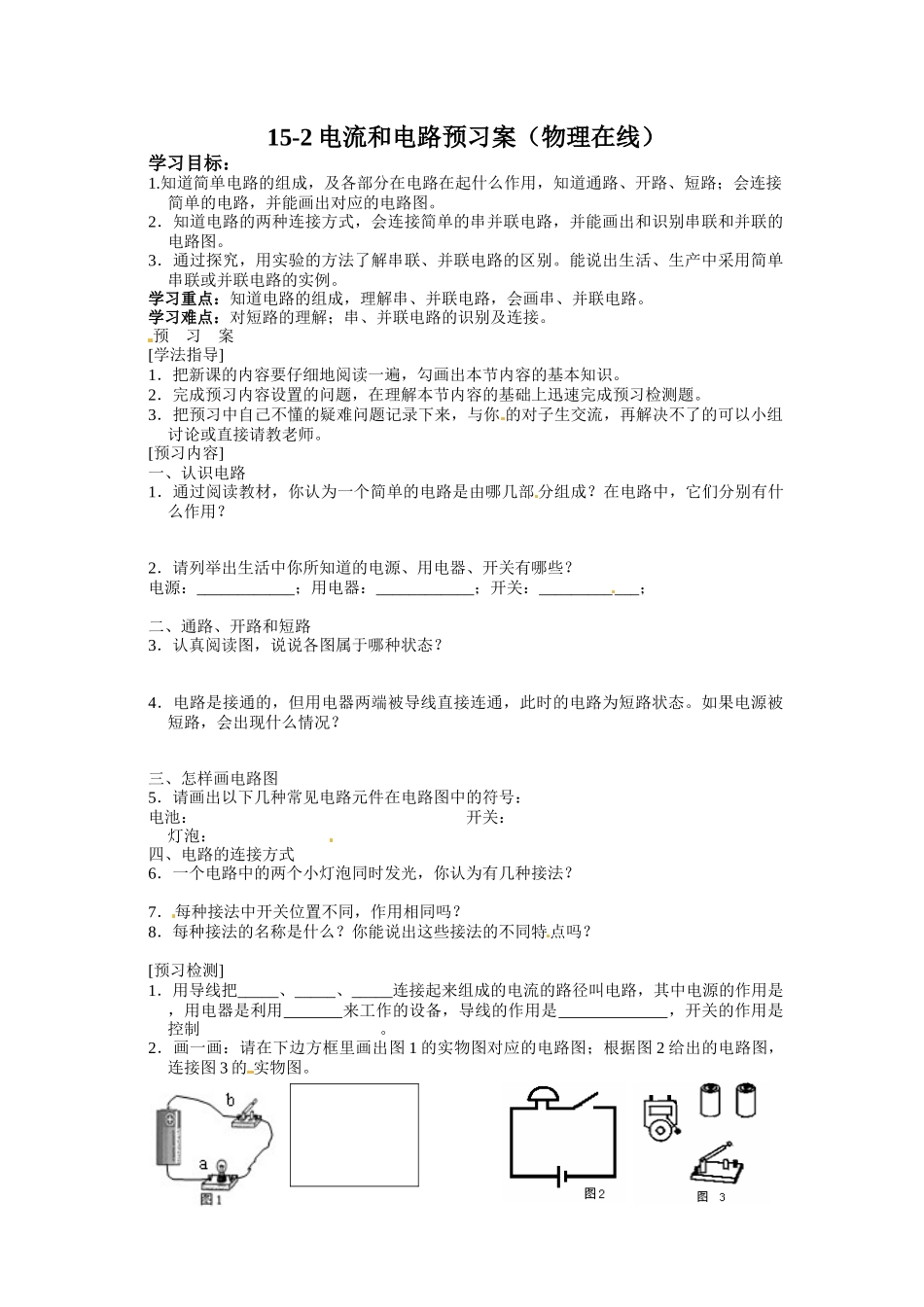

15-2 电流和电路预习案（物理在线）学习目标：1.知道简单电路的组成，及各部分在电路在起什么作用，知道通路、开路、短路；会连接简单的电路，并能画出对应的电路图。2．知道电路的两种连接方式，会连接简单的串并联电路，并能画出和识别串联和并联的电路图。3．通过探究，用实验的方法了解串联、并联电路的区别。能说出生活、生产中采用简单串联或并联电路的实例。学习重点：知道电路的组成，理解串、并联电路，会画串、并联电路。 学习难点：对短路的理解；串、并联电路的识别及连接。预 习 案[学法指导]1．把新课的内容要仔细地阅读一遍，勾画出本节内容的基本知识。2．完成预习内容设置的问题，在理解本节内容的基础上迅速完成预习检测题。3．把预习中自己不懂的疑难问题记录下来，与你 的对子生交流，再解决不了的可以小组讨论或直接请教老师。[预习内容]一、认识电路1．通过阅读教材，你认为一个简单的电路是由哪几部 分组成？在电路中，它们分别有什么作用？ 2．请列举出生活中你所知道的电源、用电器、开关有哪些？电源：____________；用电器：____________；开关：____________；二、通路、开路和短路3．认真阅读图，说说各图属于哪种状态？4．电路是接通的，但用电器两端被导线直接连通，此时的电路为短路状态。如果电源被短路，会出现什么情况？三、怎样画电路图5．请画出以下几种常见电路元件在电路图中的符号： 电池： 开关： 灯泡： 四、电路的连接方式6．一个电路中的两个小灯泡同时发光，你认为有几种接法？7．每种接法中开关位置不同，作用相同吗？8．每种接法的名称是什么？你能说出这些接法的不同特点吗？[预习检测]1．用导线把_____、_____、_____连接起来组成的电流的路径叫电路，其中电源的作用是 ，用电器是利用 来工作的设备，导线的作用是 ，开关的作用是控制 。2．画一画：请在下边方框里画出图 1 的实物图对应的电路图；根据图 2 给出的电路图，连接图 3 的 实物图。 3．如上图 1 所示电路，此时电路处于 状态；当闭合开关时，小灯泡发光，此时电路处于 状态。如果不小心把 a、b 两点用导线接在一起，则会造成 。4．如图所示的电路图中，当开关 S 闭合后，两盏灯并联的电路是（ ）[我的疑惑] 请将预习不能解决的问题写下来，供课堂解决。
