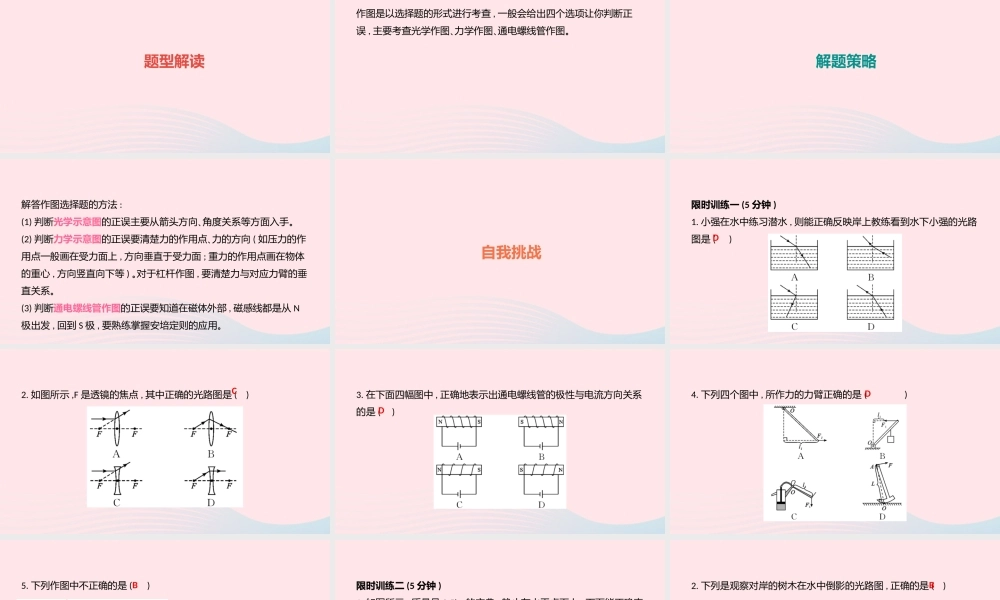

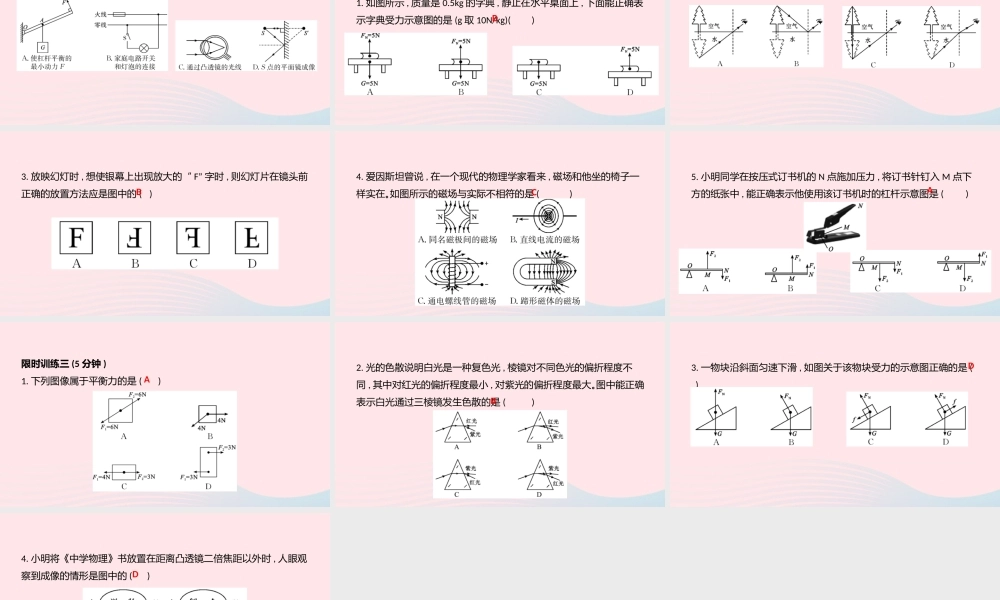

类型 2 作图选择题题型解读作图是以选择题的形式进行考查 , 一般会给出四个选项让你判断正误 , 主要考查光学作图､力学作图､通电螺线管作图｡解题策略解答作图选择题的方法 :(1) 判断光学示意图的正误主要从箭头方向､角度关系等方面入手｡(2) 判断力学示意图的正误要清楚力的作用点､力的方向 ( 如压力的作用点一般画在受力面上 , 方向垂直于受力面 ; 重力的作用点画在物体的重心 , 方向竖直向下等 ) ｡对于杠杆作图 , 要清楚力与对应力臂的垂直关系｡(3) 判断通电螺线管作图的正误要知道在磁体外部 , 磁感线都是从 N极出发 , 回到 S 极 , 要熟练掌握安培定则的应用｡自我挑战限时训练一 (5 分钟 )1. 小强在水中练习潜水 , 则能正确反映岸上教练看到水下小强的光路图是 ( )D2. 如图所示 ,F 是透镜的焦点 , 其中正确的光路图是 ( )C3. 在下面四幅图中 , 正确地表示出通电螺线管的极性与电流方向关系的是 ( )D4. 下列四个图中 , 所作力的力臂正确的是 ( )D5. 下列作图中不正确的是 ( )B限时训练二 (5 分钟 )1. 如图所示 , 质量是 0.5kg 的字典 , 静止在水平桌面上 , 下面能正确表示字典受力示意图的是 (g 取 10N/kg)( )B2. 下列是观察对岸的树木在水中倒影的光路图 , 正确的是 ( )B3. 放映幻灯时 , 想使银幕上出现放大的“ F” 字时 , 则幻灯片在镜头前正确的放置方法应是图中的 ( )B4. 爱因斯坦曾说 , 在一个现代的物理学家看来 , 磁场和他坐的椅子一样实在｡如图所示的磁场与实际不相符的是 ( )C5. 小明同学在按压式订书机的 N 点施加压力 , 将订书针钉入 M 点下方的纸张中 , 能正确表示他使用该订书机时的杠杆示意图是 ( )A限时训练三 (5 分钟 )1. 下列图像属于平衡力的是 ( )A2. 光的色散说明白光是一种复色光 , 棱镜对不同色光的偏折程度不同 , 其中对红光的偏折程度最小 , 对紫光的偏折程度最大｡图中能正确表示白光通过三棱镜发生色散的是 ( )B3. 一物块沿斜面匀速下滑 , 如图关于该物块受力的示意图正确的是 ( )D4. 小明将《中学物理》书放置在距离凸透镜二倍焦距以外时 , 人眼观察到成像的情形是图中的 ( )D
