钢网管理规范VIP免费

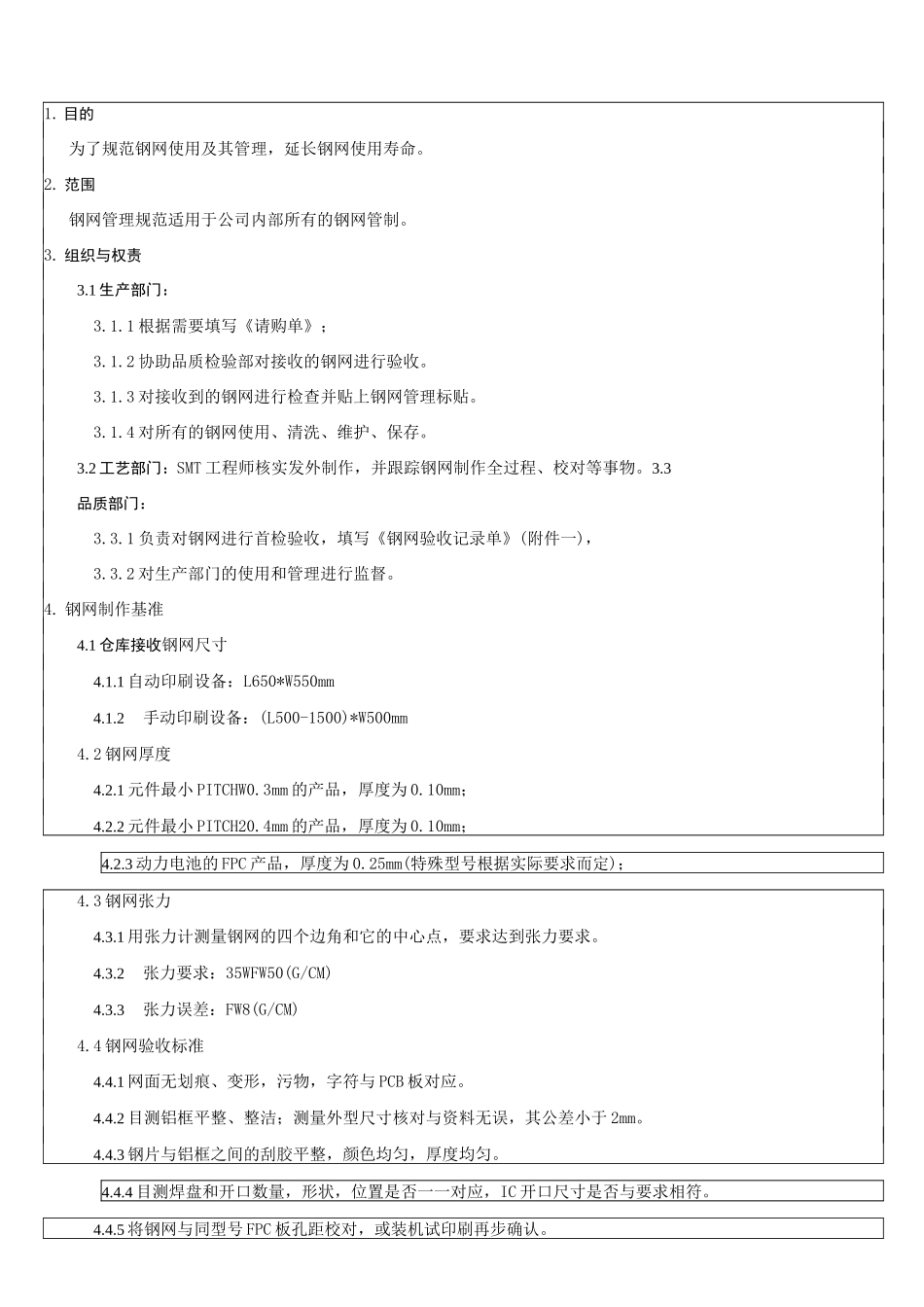

钢网管理规范_第1页
1/6

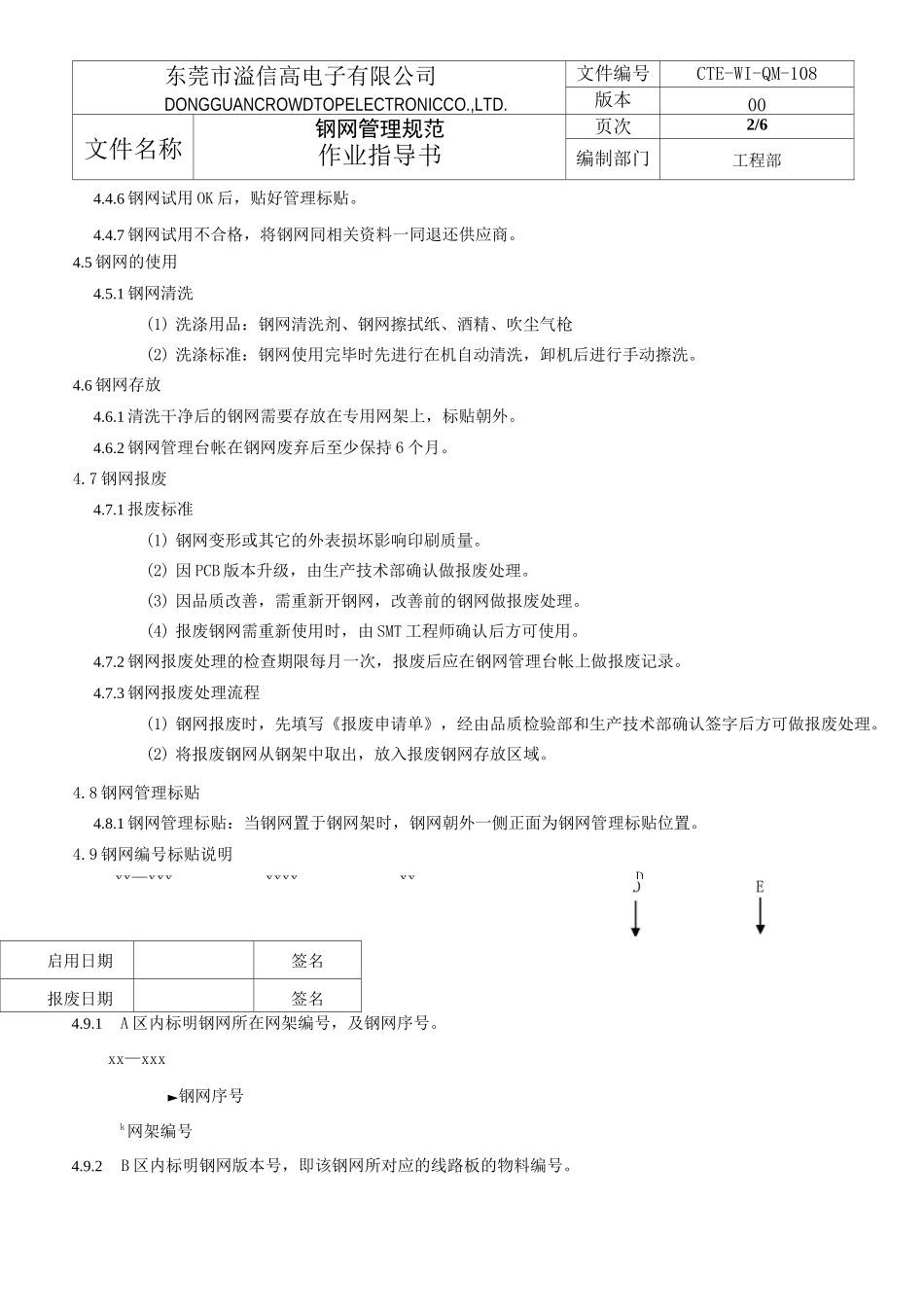

钢网管理规范_第2页
2/6

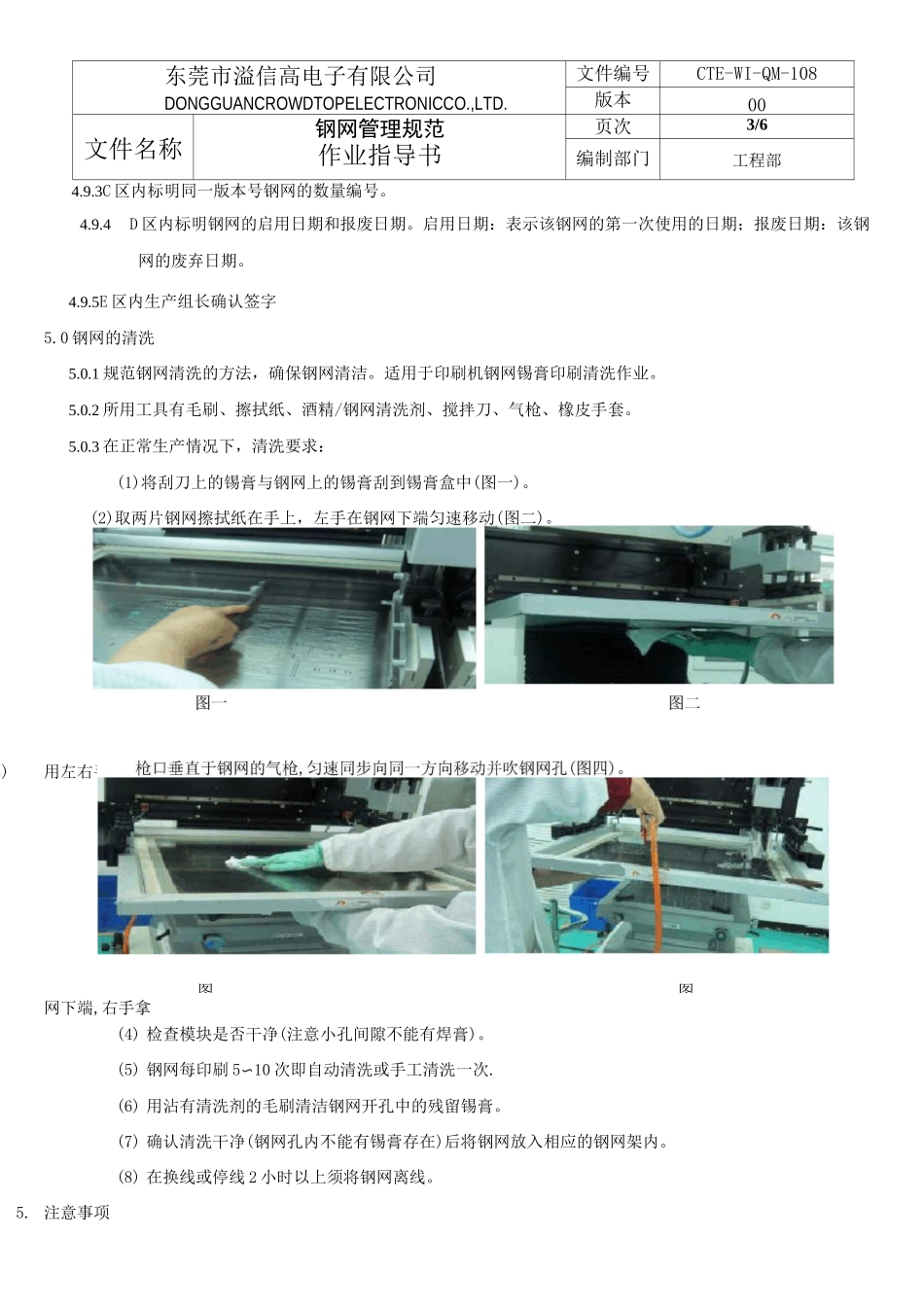

钢网管理规范_第3页
3/6
1. 目的为了规范钢网使用及其管理,延长钢网使用寿命。2. 范围钢网管理规范适用于公司内部所有的钢网管制。3. 组织与权责3.1 生产部门:3.1.1 根据需要填写《请购单》;3.1.2 协助品质检验部对接收的钢网进行验收。3.1.3 对接收到的钢网进行检查并贴上钢网管理标贴。3.1.4 对所有的钢网使用、清洗、维护、保存。3.2 工艺部门:SMT 工程师核实发外制作,并跟踪钢网制作全过程、校对等事物。3.3品质部门:3.3.1 负责对钢网进行首检验收,填写《钢网验收记录单》(附件一),3.3.2 对生产部门的使用和管理进行监督。4. 钢网制作基准4.1 仓库接收钢网尺寸4.1.1 自动印刷设备:L650*W550mm4.1.2手动印刷设备:(L500-1500)*W500mm4.2 钢网厚度4.2.1 元件最小 PITCHW0.3mm 的产品,厚度为 0.10mm;4.2.2 元件最小 PITCH20.4mm 的产品,厚度为 0.10mm;4.2.3 动力电池的 FPC 产品,厚度为 0.25mm(特殊型号根据实际要求而定);4.3 钢网张力4.3.1 用张力计测量钢网的四个边角和它的中心点,要求达到张力要求。4.3.2张力要求:35WFW50(G/CM)4.3.3张力误差:FW8(G/CM)4.4 钢网验收标准4.4.1 网面无划痕、变形,污物,字符与 PCB 板对应。4.4.2 目测铝框平整、整洁;测量外型尺寸核对与资料无误,其公差小于 2mm。4.4.3 钢片与铝框之间的刮胶平整,颜色均匀,厚度均匀。4.4.4 目测焊盘和开口数量,形状,位置是否一一对应,IC 开口尺寸是否与要求相符。4.4.5 将钢网与同型号 FPC 板孔距校对,或装机试印刷再步确认。xx—xxxxxxx启用日期签名报废日期签名东莞市溢信高电子有限公司DONGGUANCROWDTOPELECTRONICCO.,LTD.文件编号CTE-WI-QM-108版本00文件名称钢网管理规范页次2/6作业指导书编制部门工程部4.4.6 钢网试用 OK 后,贴好管理标贴。4.4.7 钢网试用不合格,将钢网同相关资料一同退还供应商。4.5 钢网的使用4.5.1 钢网清洗(1) 洗涤用品:钢网清洗剂、钢网擦拭纸、酒精、吹尘气枪(2) 洗涤标准:钢网使用完毕时先进行在机自动清洗,卸机后进行手动擦洗。4.6 钢网存放4.6.1 清洗干净后的钢网需要存放在专用网架上,标贴朝外。4.6.2 钢网管理台帐在钢网废弃后至少保持 6 个月。4.7 钢网报废4.7.1 报废标准(1) 钢网变形或其它的外表损坏影响印刷质量。(2) 因 PCB 版本升级,由生产技术部确认做报废处理。(3) 因品质改善,需重新开钢网,改善前的钢网做报废处理。(4) 报废钢网需重新使用时,由 SMT...
