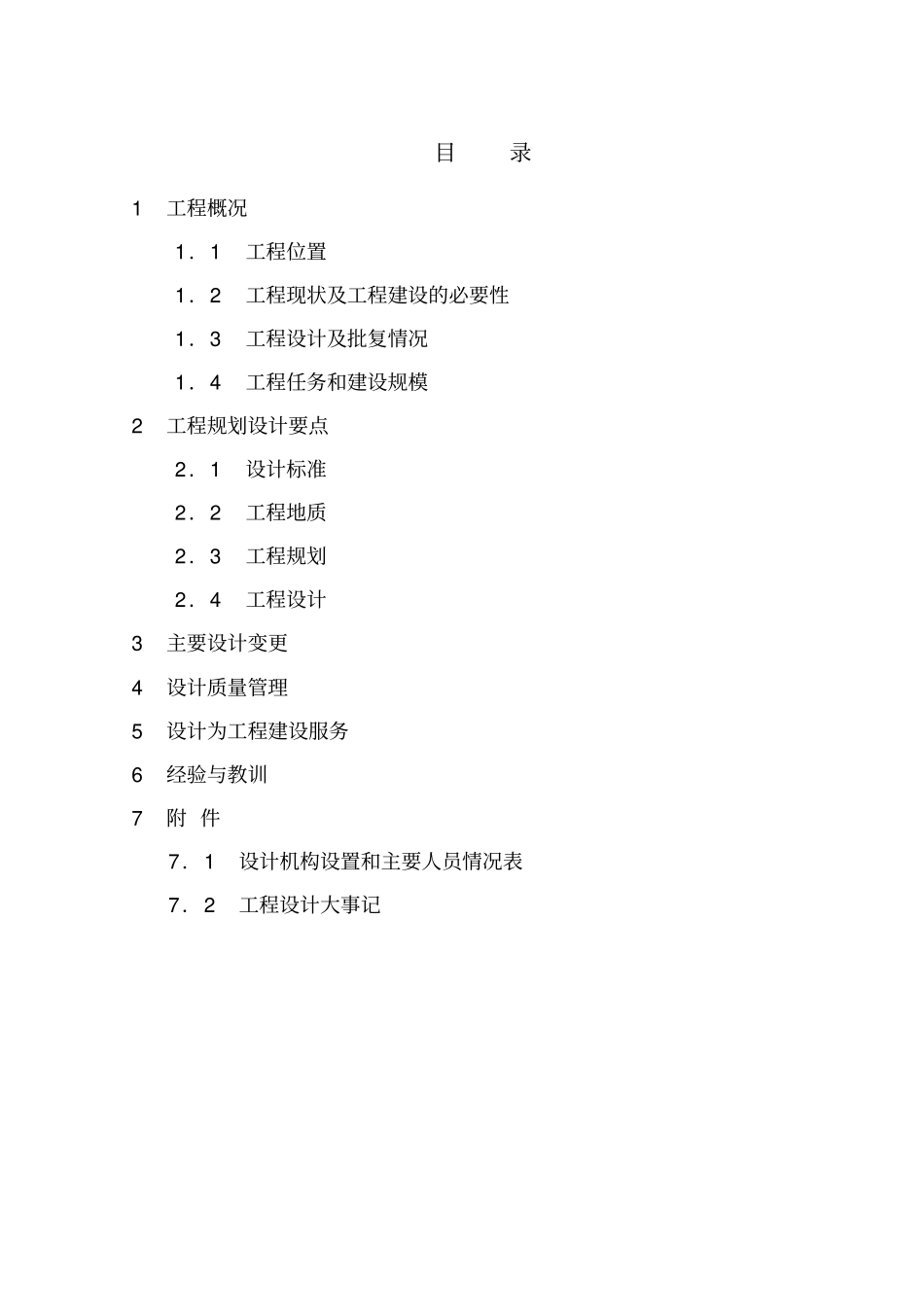

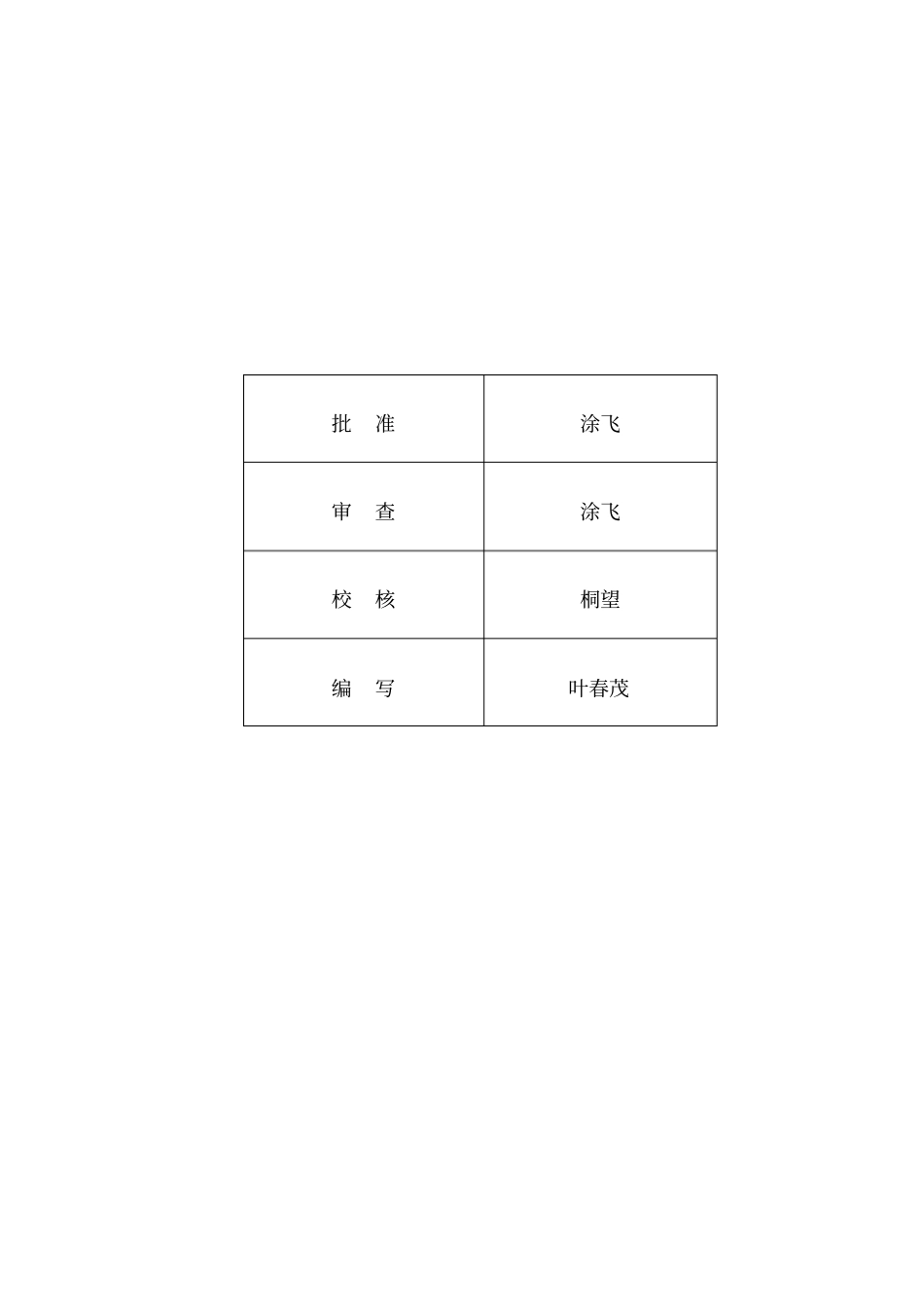

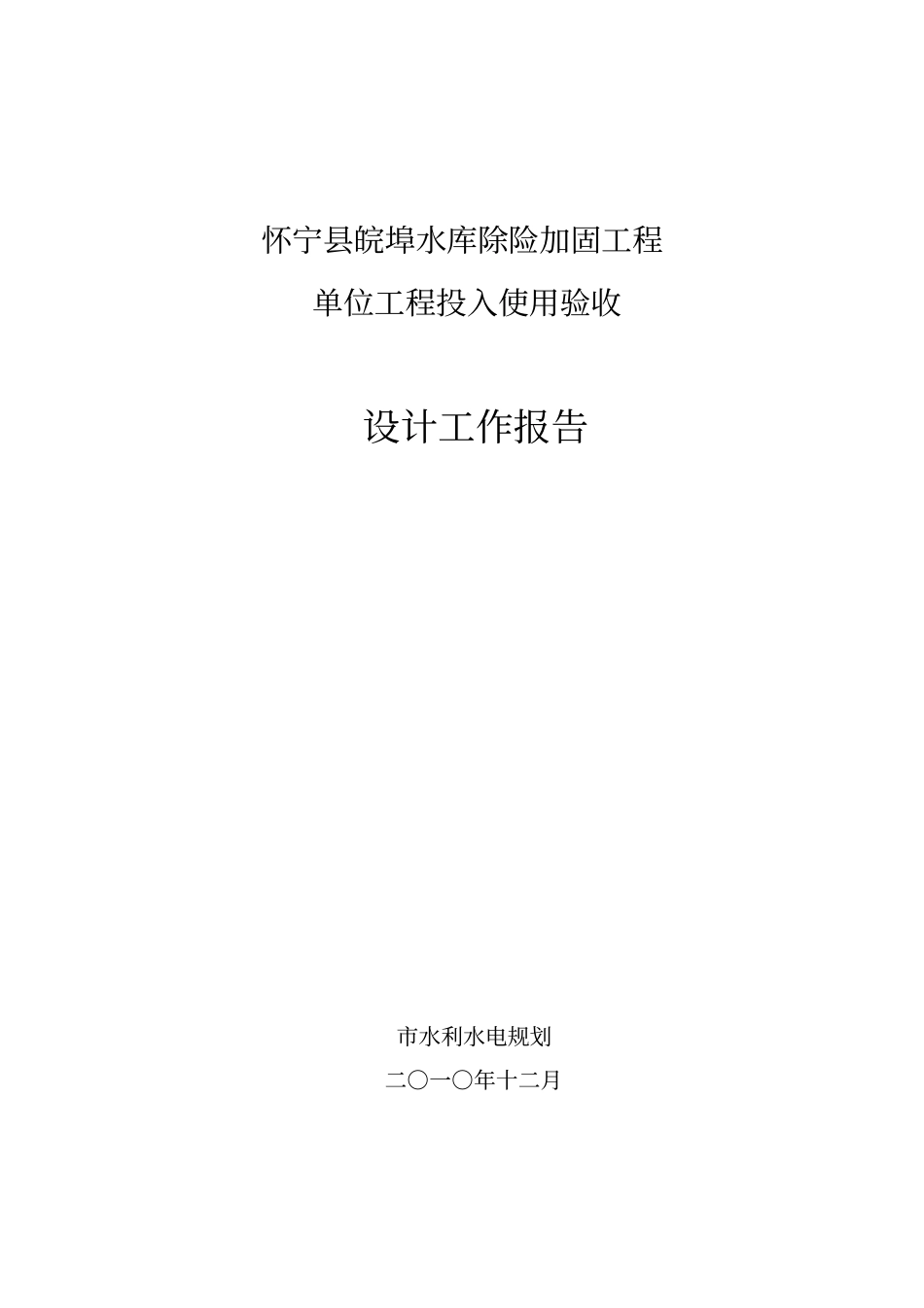

怀宁县皖埠水库除险加固工程单位工程投入使用验收设计工作报告市水利水电规划二○一○年十二月批准涂飞审查涂飞校核桐望编写叶春茂目录1 工程概况1．1 工程位置1．2 工程现状及工程建设的必要性1．3 工程设计及批复情况1．4 工程任务和建设规模2 工程规划设计要点2．1 设计标准2．2 工程地质2．3 工程规划2．4 工程设计3 主要设计变更4 设计质量管理5 设计为工程建设服务6 经验与教训7 附 件7．1 设计机构设置和主要人员情况表7．2 工程设计大事记1 工程概况1．1 工程位置皖埠水库位于怀宁县黄墩镇皖埠村境，金山河、花山河、横山河交汇处，珠流河上游，属皖河流域。1．2 工程现状及工程建设的必要性皖埠水库于 1958 年冬动工， 60 年停建，后分别在 61 ～63 年、63 ～64 年续建， 1968 年基本建成， 76 ～79 年除险加固至现状规模， 1979 年11 月通过脱险验收。由于建库时社会经济水平所限，施工手段落后，施工质量控制不严，水库运行以来存在一些安全隐患，虽经除险加固，但仍存在许多问题：（1）大坝存在渗漏带、 塌窝等渗流险情； 坝面护坡、 坝脚排水体损坏；坝体发现白蚁现象。（2）溢洪道平面布置不规整； 出口人行桥过水孔径小； 侧墙高度不足；二级消力池护砌冲刷损坏。（3）放水涵为圬工结构坝下拱涵，竖井设置不合理，开启运行时震动大；经过四十多年运行，涵身老化、断裂、渗水；沿涵身有接触渗流隐患。（4）南北干渠沿坝身布置的衬砌明渠及北干渠跨溢洪道处倒虹吸渗漏严重。（5）进库公路不畅。（6）放水涵闸门漏水，启闭机老化。（7）管理设施落后。1．3 工程设计及批复情况2004 年 3 月怀宁县水利局组织有关单位对皖埠水库进行了大坝安全鉴定， 2005 年水利部大坝安全管理中心以“坝函［2005 ］1652 号”文，认定皖埠水库为“三类坝” 。受怀宁县水利局委托，我院于2006 年 1 月编制了《怀宁县皖埠水库除险加固工程初步设计》 ；2007 年 5 月又编制了《省怀宁县皖埠水库除险加固工程初步设计报告（修定本） 》； 2007 年 8 月，省水利厅以“皖水基［2007 ］279号”文对皖埠水库除险加固工程初步设计予以批复；2007年 12 月，完成了水库除险加固工程招标设计；2008 年 3 月，我院根据省水利厅的批复精神，进行了水库除险加固工程的施工图设计。1．4 工程任务和建设规模1．4．1 工程规模水库坝址以上来水面积10km2，总库容为 640 万 m3，是一座以蓄水灌...
