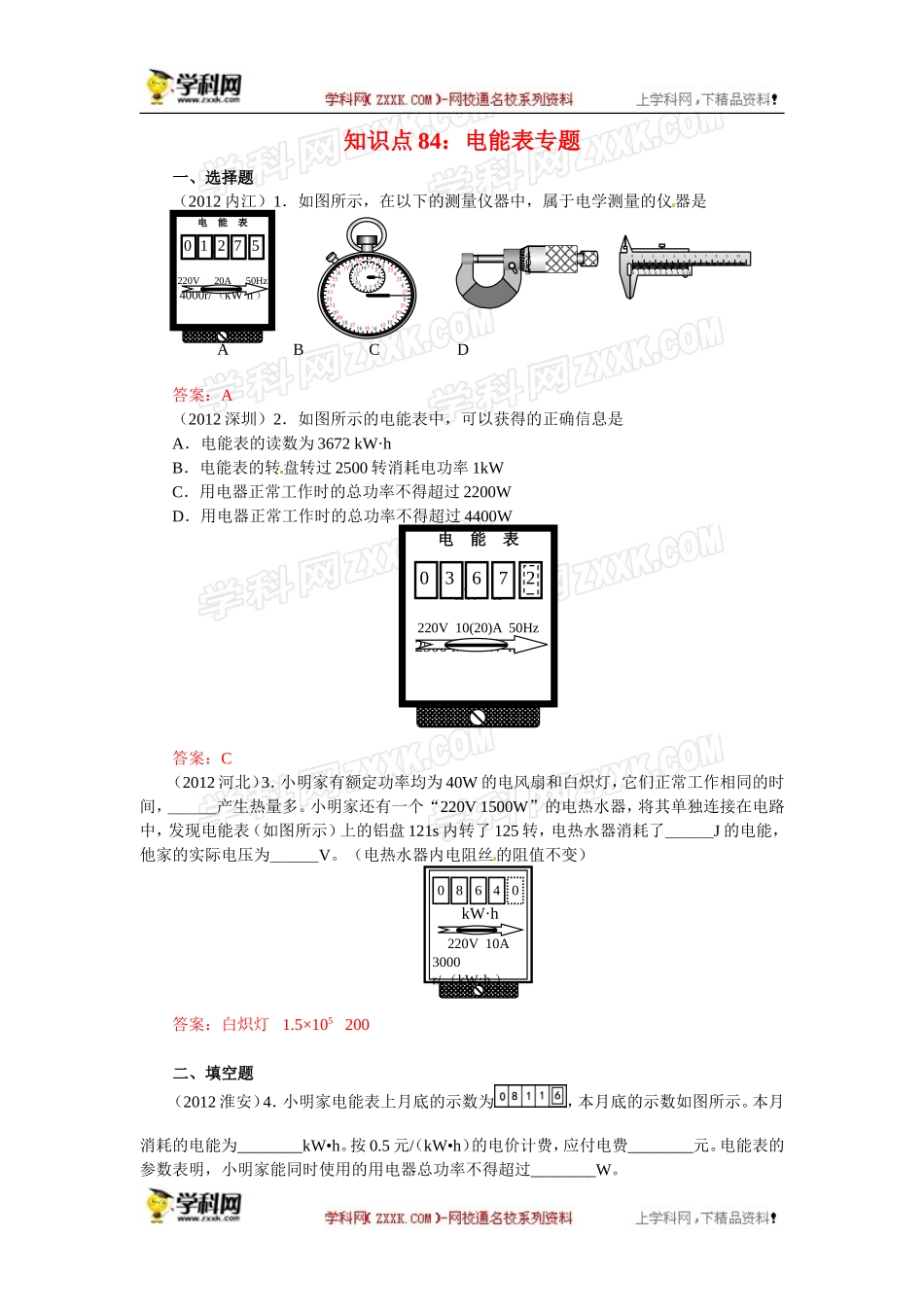

知识点 84：电能表专题一、选择题（2012 内江）1．如图所示，在以下的测量仪器中，属于电学测量的仪器是答案：A（2012 深圳）2．如图所示的电能表中，可以获得的正确信息是A．电能表的读数为 3672 kW·hB．电能表的转盘转过 2500 转消耗电功率 1kW[来源:学科网 ZXXK]C．用电器正常工作时的总功率不得超过 2200W D．用电器正常工作时的总功率不得超过 4400W答案：C（2012 河北）3．小明家有额定功率均为 40W 的电风扇和白炽灯，它们正常工作相同的时间，＿＿＿产生热量多。小明家还有一个“220V 1500W”的电热水器，将其单独连接在电路中，发现电能表（如图所示）上的铝盘 121s 内转了 125 转，电热水器消耗了＿＿＿J 的电能，他家的实际电压为＿＿＿V。（电热水器内电阻丝的阻值不变）[来源:学,科,网]答案：白炽灯 1.5×105 200二、填空题（2012 淮安）4．小明家电能表上月底的示数为，本月底的示数如图所示。本月消耗的电能为________kW•h。按 0.5 元/（kW•h）的电价计费，应付电费________元。电能表的参数表明，小明家能同时使用的用电器总功率不得超过________W。08640kW·h220V 10A3000 r/ （kW·h ）电 能 表kW · h220V 10(20)A 50Hz2500 r/ （kW·h ） 0367205 10 154505102 34 56789 10102345678910电 能 表kW·h220V 20A 50Hz4000r/ （kW·h ）0 1 2 7 5A B C D 答案：140 70.00 2200（2012 镇江）5．仅让一只“220V 100W”的白炽灯泡连续工作 15min，如图所示的电能表转盘转动了 60r，则灯泡消耗的电能为＿＿＿＿kW·h，实际消耗的功率为＿＿＿＿W，两端的实际电压＿＿＿＿（选填“高于”、“等于”或“低于”）额定电压 220V．答案：0.02 80 低于（2012 福州）6．如图所示，电能表的示数是＿＿＿＿＿kW·h。 [来源:Zxxk.Com]答案：2480.5（2012 莆田）7．我国家庭电路的电压为＿＿＿伏，电灯与电冰箱是＿＿＿（选填串联”或“并联”）的。用户每月消耗的电能用＿＿＿表测量。答案：220 并联 电能[来源:学科网]（2012 常德）8．下课后王老师去关闭微机房的总电闸时，发现图所示的电能表转盘在缓慢地转动，他利用手表估测了一下，2min 转盘转动了 5R，那么 2min 内消耗了______J 电能；经检查发现，原来机房内还有 20 台型号相同的电脑显示器处于待机状态．则一台电脑显示器的待机功率约为_____W．kW·h 220V 5A 50Hz 2500 r/(kW·h ） 60 ...
