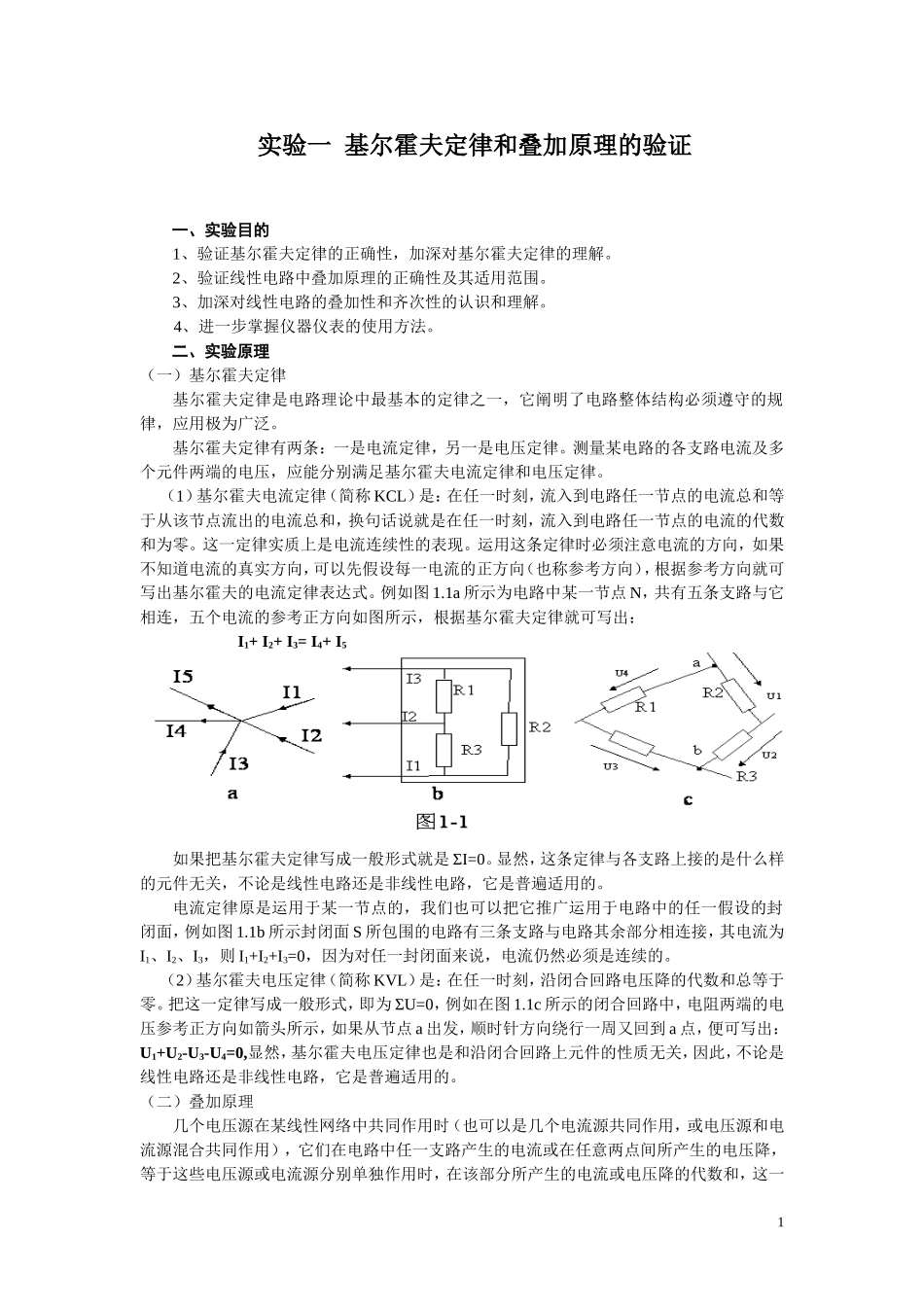

实验一 基尔霍夫定律和叠加原理的验证一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。2、验证线性电路中叠加原理的正确性及其适用范围。3、加深对线性电路的叠加性和齐次性的认识和理解。4、进一步掌握仪器仪表的使用方法。二、实验原理（一）基尔霍夫定律基尔霍夫定律是电路理论中最基本的定律之一，它阐明了电路整体结构必须遵守的规律，应用极为广泛。基尔霍夫定律有两条：一是电流定律，另一是电压定律。测量某电路的各支路电流及多个元件两端的电压，应能分别满足基尔霍夫电流定律和电压定律。（1）基尔霍夫电流定律（简称 KCL）是：在任一时刻，流入到电路任一节点的电流总和等于从该节点流出的电流总和，换句话说就是在任一时刻，流入到电路任一节点的电流的代数和为零。这一定律实质上是电流连续性的表现。运用这条定律时必须注意电流的方向，如果不知道电流的真实方向，可以先假设每一电流的正方向（也称参考方向），根据参考方向就可写出基尔霍夫的电流定律表达式。例如图 1.1a 所示为电路中某一节点 N，共有五条支路与它相连，五个电流的参考正方向如图所示，根据基尔霍夫定律就可写出： I1+ I2+ I3= I4+ I5如果把基尔霍夫定律写成一般形式就是 ΣI=0。显然，这条定律与各支路上接的是什么样的元件无关，不论是线性电路还是非线性电路，它是普遍适用的。电流定律原是运用于某一节点的，我们也可以把它推广运用于电路中的任一假设的封闭面，例如图 1.1b 所示封闭面 S 所包围的电路有三条支路与电路其余部分相连接，其电流为I1、I2、I3，则 I1+I2+I3=0，因为对任一封闭面来说，电流仍然必须是连续的。（2）基尔霍夫电压定律（简称 KVL）是：在任一时刻，沿闭合回路电压降的代数和总等于零。把这一定律写成一般形式，即为 ΣU=0，例如在图 1.1c 所示的闭合回路中，电阻两端的电压参考正方向如箭头所示，如果从节点 a 出发，顺时针方向绕行一周又回到 a 点，便可写出：U1+U2-U3-U4=0,显然，基尔霍夫电压定律也是和沿闭合回路上元件的性质无关，因此，不论是线性电路还是非线性电路，它是普遍适用的。 （二）叠加原理几个电压源在某线性网络中共同作用时（也可以是几个电流源共同作用，或电压源和电流源混合共同作用），它们在电路中任一支路产生的电流或在任意两点间所产生的电压降，等于这些电压源或电流源分别单独作用时，在该部分所产生的电流或电压降的代数和，这一1结论称为线性电路的...
