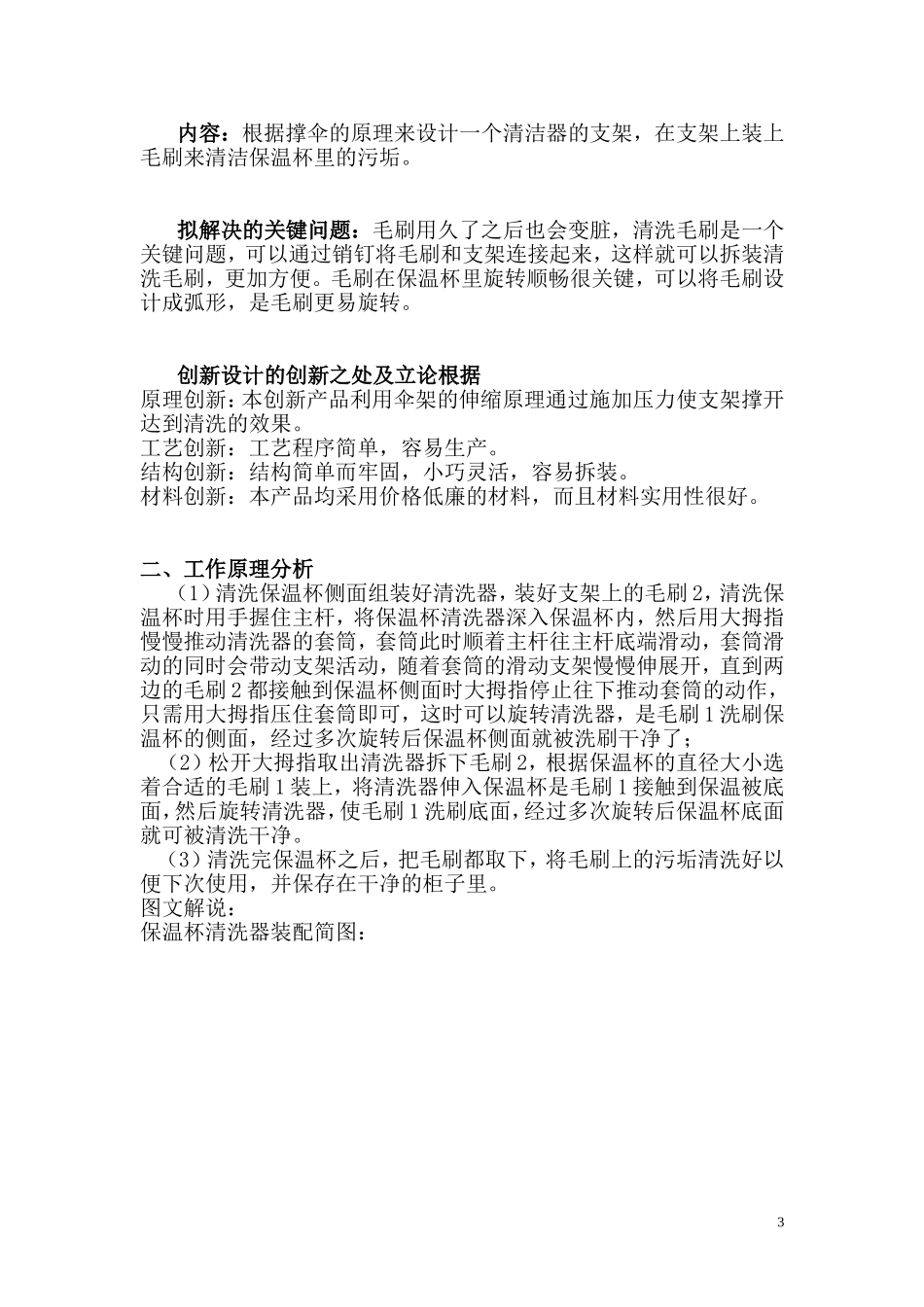

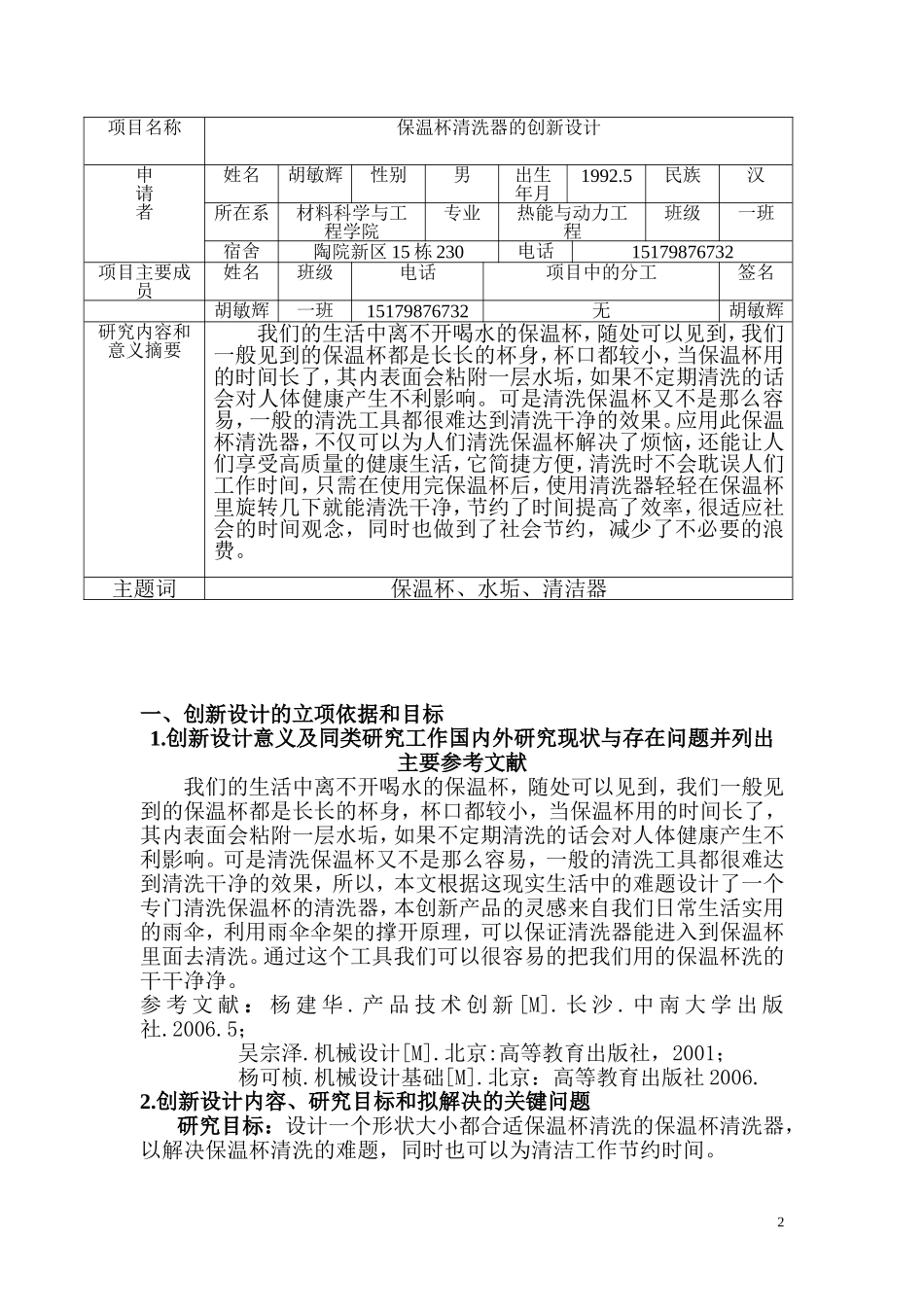

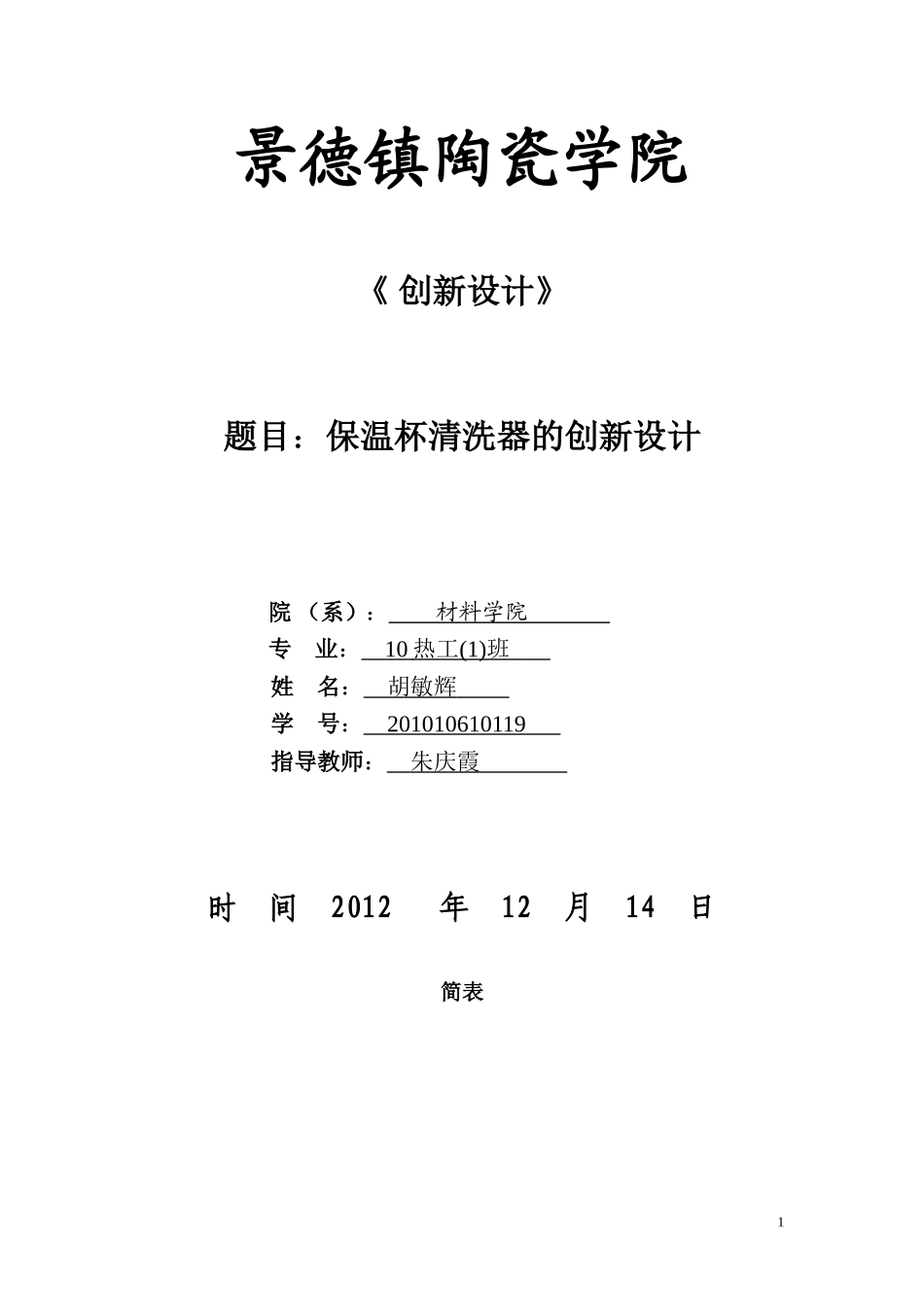

景德镇陶瓷学院《创新设计》题目：保温杯清洗器的创新设计院（系）：材料学院专业：10热工(1)班姓名：胡敏辉学号：201010610119指导教师：朱庆霞时间2012年12月14日简表1一、创新设计的立项依据和目标1.创新设计意义及同类研究工作国内外研究现状与存在问题并列出主要参考文献我们的生活中离不开喝水的保温杯，随处可以见到，我们一般见到的保温杯都是长长的杯身，杯口都较小，当保温杯用的时间长了，其内表面会粘附一层水垢，如果不定期清洗的话会对人体健康产生不利影响。可是清洗保温杯又不是那么容易，一般的清洗工具都很难达到清洗干净的效果，所以，本文根据这现实生活中的难题设计了一个专门清洗保温杯的清洗器，本创新产品的灵感来自我们日常生活实用的雨伞，利用雨伞伞架的撑开原理，可以保证清洗器能进入到保温杯里面去清洗。通过这个工具我们可以很容易的把我们用的保温杯洗的干干净净。参考文献：杨建华.产品技术创新[M].长沙.中南大学出版社.2006.5；吴宗泽.机械设计[M].北京:高等教育出版社，2001；杨可桢.机械设计基础[M].北京：高等教育出版社2006.2.创新设计内容、研究目标和拟解决的关键问题研究目标：设计一个形状大小都合适保温杯清洗的保温杯清洗器，以解决保温杯清洗的难题，同时也可以为清洁工作节约时间。项目名称保温杯清洗器的创新设计申请者姓名胡敏辉性别男出生年月1992.5民族汉所在系材料科学与工程学院专业热能与动力工程班级一班宿舍陶院新区15栋230电话15179876732项目主要成员姓名班级电话项目中的分工签名胡敏辉一班15179876732无胡敏辉研究内容和意义摘要我们的生活中离不开喝水的保温杯，随处可以见到，我们一般见到的保温杯都是长长的杯身，杯口都较小，当保温杯用的时间长了，其内表面会粘附一层水垢，如果不定期清洗的话会对人体健康产生不利影响。可是清洗保温杯又不是那么容易，一般的清洗工具都很难达到清洗干净的效果。应用此保温杯清洗器，不仅可以为人们清洗保温杯解决了烦恼，还能让人们享受高质量的健康生活，它简捷方便，清洗时不会耽误人们工作时间，只需在使用完保温杯后，使用清洗器轻轻在保温杯里旋转几下就能清洗干净，节约了时间提高了效率，很适应社会的时间观念，同时也做到了社会节约，减少了不必要的浪费。主题词保温杯、水垢、清洁器2内容：根据撑伞的原理来设计一个清洁器的支架，在支架上装上毛刷来清洁保温杯里的污垢。拟解决的关键问题：毛刷用久了之后也会变脏，清洗毛刷是一个关键问题，可以通过销钉将毛刷和支架连接起来，这样就可以拆装清洗毛刷，更加方便。毛刷在保温杯里旋转顺畅很关键，可以将毛刷设计成弧形，是毛刷更易旋转。创新设计的创新之处及立论根据原理创新：本创新产品利用伞架的伸缩原理通过施加压力使支架撑开达到清洗的效果。工艺创新：工艺程序简单，容易生产。结构创新：结构简单而牢固，小巧灵活，容易拆装。材料创新：本产品均采用价格低廉的材料，而且材料实用性很好。二、工作原理分析（1）清洗保温杯侧面组装好清洗器，装好支架上的毛刷2，清洗保温杯时用手握住主杆，将保温杯清洗器深入保温杯内，然后用大拇指慢慢推动清洗器的套筒，套筒此时顺着主杆往主杆底端滑动，套筒滑动的同时会带动支架活动，随着套筒的滑动支架慢慢伸展开，直到两边的毛刷2都接触到保温杯侧面时大拇指停止往下推动套筒的动作，只需用大拇指压住套筒即可，这时可以旋转清洗器，是毛刷1洗刷保温杯的侧面，经过多次旋转后保温杯侧面就被洗刷干净了；（2）松开大拇指取出清洗器拆下毛刷2，根据保温杯的直径大小选着合适的毛刷1装上，将清洗器伸入保温杯是毛刷1接触到保温被底面，然后旋转清洗器，使毛刷1洗刷底面，经过多次旋转后保温杯底面就可被清洗干净。（3）清洗完保温杯之后，把毛刷都取下，将毛刷上的污垢清洗好以便下次使用，并保存在干净的柜子里。图文解说：保温杯清洗器装配简图：3三、创新设计需要的条件1.需要解决的实验条件毛刷采用普通塑料做成，塑料质轻，化学性稳定，不会锈蚀，耐冲击性好，耐磨耗性。毛刷上的毛刺采用尼龙毛，尼龙具有良好的拉伸强度、耐冲击强度、刚性、耐磨性、耐化学性、表...
