凸透镜成像规律PPT课件VIP免费

凸透镜成像规律PPT课件凸透镜成像规律PPT课件凸透镜成像规律PPT课件凸透镜成像规律PPT课件凸透镜成像规律PPT课件

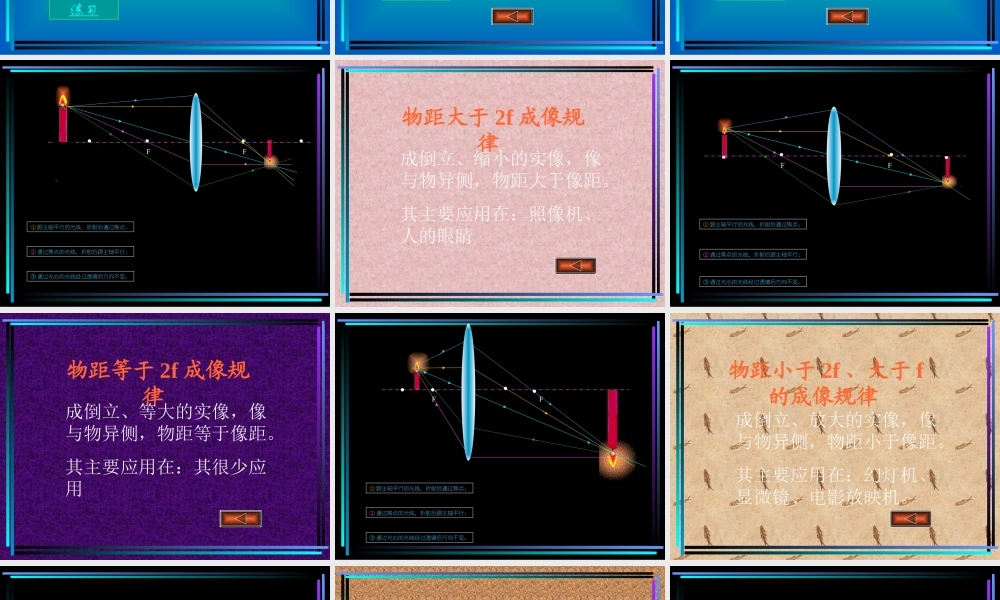

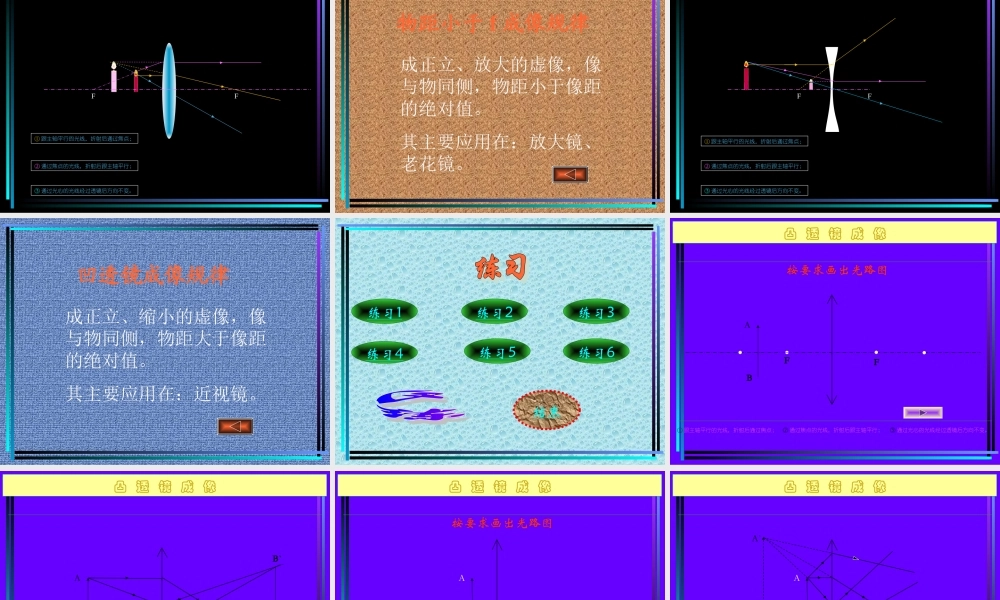

凸透镜凹透镜练习概念 凸透镜凹透镜练习实像虚像 凸透镜凹透镜练习实像虚像 物距大于2f物距等于2f小于2f大于f物距 FF① 跟主轴平行的光线,折射后通过焦点;② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。 物距大于 2f 成像规律 成倒立、缩小的实像,像与物异侧,物距大于像距。其主要应用在:照像机、人的眼睛 FF① 跟主轴平行的光线,折射后通过焦点;② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。 物距等于 2f 成像规律 成倒立、等大的实像,像与物异侧,物距等于像距。其主要应用在:其很少应用 FF① 跟主轴平行的光线,折射后通过焦点;② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。 物距小于 2f 、大于 f的成像规律 成倒立、放大的实像,像与物异侧,物距小于像距。其主要应用在:幻灯机、显微镜、电影放映机。 FF① 跟主轴平行的光线,折射后通过焦点;② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。 物距小于 f 成像规律 成正立、放大的虚像,像与物同侧,物距小于像距的绝对值。其主要应用在:放大镜、老花镜。 FF① 跟主轴平行的光线,折射后通过焦点;② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。 凹透镜成像规律 成正立、缩小的虚像,像与物同侧,物距大于像距的绝对值。其主要应用在:近视镜。 练习1练习2练习3练习4练习5练习6结束 FFBA② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。① 跟主轴平行的光线,折射后通过焦点;凸 透 镜 成 像按要求画出光路图 FFBAA`B`② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。① 跟主轴平行的光线,折射后通过焦点;凸 透 镜 成 像 凸 透 镜 成 像 FFBA② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。① 跟主轴平行的光线,折射后通过焦点;按要求画出光路图 凸 透 镜 成 像 FFBAA`B`② 通过焦点的光线,折射后跟主轴平行;③ 通过光心的光线经过透镜后方向不变。① 跟主轴平行的光线,折射后通过焦点; 凸 透 镜 成 像 FFOS2S`已知:像点 S′ ,求物点 S 。按要求画出光路图 凸 透 镜 成 像 FFOS2S`已知:像点 S′ ,求物点 S 。 ...
