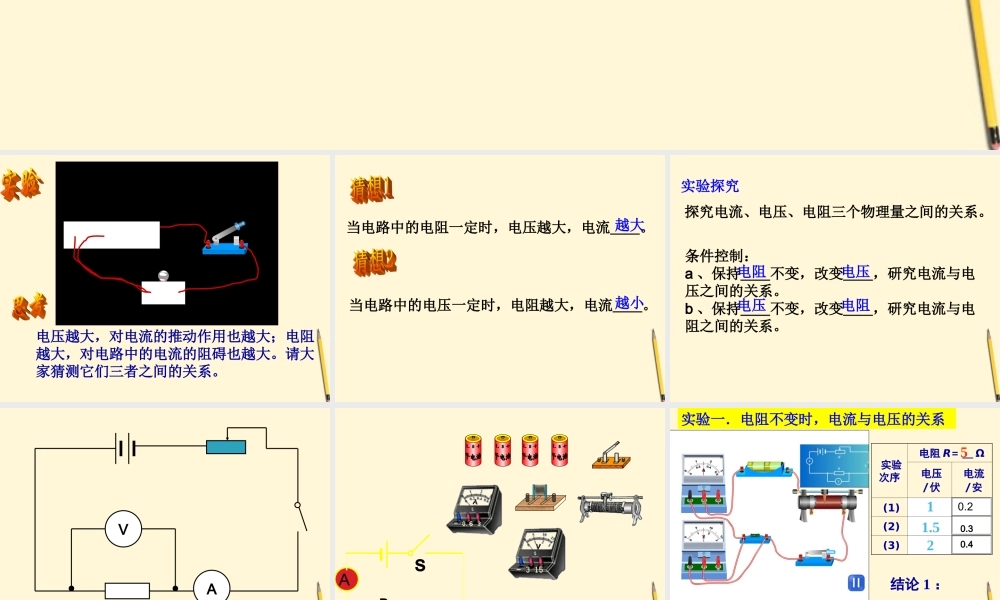

电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。 当电路中的电阻一定时，电压越大，电流＿＿。 当电路中的电压一定时，电阻越大，电流＿＿。 越大越小实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：a 、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。b 、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻VARsRVA实验一．电阻不变时，电流与电压的关系 实验次序电阻 R= ＿ Ω电压/伏电流/安(1)(2)(3)当保持导体的电阻不变时，导体中的电流跟这段导体两端的电压成＿＿＿关系。结论 1 ：521.51正比说明 : 也可移动滑片摸拟实验0.20.30.4U/VI/AO0.40.60.81.02610128414160.2实验二．电压不变时，电流与电阻的关系 实验次序电压 U= ＿ V电阻/Ω电流/安(1)(2)(3)2842结论 2 ：当保持导体两端的电压不变时，导体中的电流跟这段导体的电阻成＿＿关系。反比10.50.25总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。当保持电阻不变时，导体中的电流跟这段导体两端的电压成正比关系。结论 1 ：结论 2 ：当保持电压不变时，导体中的电流跟这段导体的电阻成反比关系。欧姆定律 如图为“研究电流与电阻关系”的实验电路图 .(1) 为了达到研究的目的，实验过程中必须保持 ____ ___________ 不变；(2) 当开关 S 闭合后，电压表的读数是 2.5 V ，电流表的读数是 0.5A ，现在将阻值为 5Ω 的电阻 R 换成阻值为 10 Ω 的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________________.电阻两端的电压调节滑动变阻器，使电压表的示数保持为 2.5v 不变。二、欧姆定律1. 内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2. 公式：IRU＝3. 变换公式： U=IRR = IUR（ Ω ）单位：I （ A ）U （ V ）RUIUIR三、课堂练习1. 有人根据公式 R=U/I 跟公式 I=U/R 在形式上相似，把电阻 R 说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2. 当加在某导体两端电压为 4V 时，通过它的电流为 0.25A ，则这导体的电阻为 ______Ω ；当加在它两端的电压增大 1 倍时，该导体的电阻为 ______ Ω, 导体中通过的电流为 _______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163. 试根据欧姆定律，完成下列表格。次序电压 U/V电流 I/A电阻 R/Ω（ 1 ）20.5（ 2 ）102（ 3 ）354155祝同学们学习愉快！
