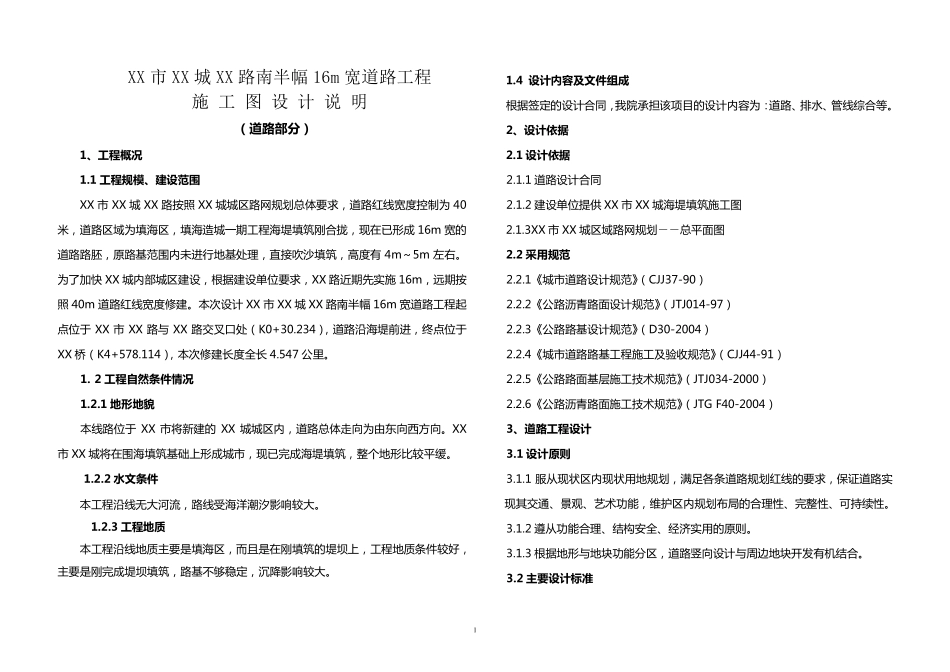

1 XX 市XX 城XX 路南半幅16m 宽道路工程 施 工 图 设 计 说 明 （ 道 路 部 分 ） 1、工程概况 1.1 工程规模、建设范围 XX 市 XX 城 XX 路按照 XX 城城区路网规划总体要求，道路红线宽度控制为 40米，道路区域为填海区，填海造城一期工程海堤填筑刚合拢，现在已形成 16m 宽的道路路胚，原路基范围内未进行地基处理，直接吹沙填筑，高度有 4m～5m 左右。为了加快 XX 城内部城区建设，根据建设单位要求，XX 路近期先实施 16m，远期按照 40m 道路红线宽度修建。本次设计 XX 市 XX 城 XX 路南半幅 16m 宽道路工程起点位于 XX 市 XX 路与 XX 路交叉口处（K0+30.234），道路沿海堤前进，终点位于XX 桥（K4+578.114），本次修建长度全长 4.547 公里。 1. 2 工程自然条件情况 1.2.1 地形地貌 本线路位于 XX 市将新建的 XX 城城区内，道路总体走向为由东向西方向。XX市 XX 城将在围海填筑基础上形成城市，现已完成海堤填筑，整个地形比较平缓。 1.2.2 水文条件 本工程沿线无大河流，路线受海洋潮汐影 响 较大。 1.2.3 工程地质 本工程沿线地质 主 要是 填海区，而 且 是 在刚填筑的堤坝 上，工程地质 条 件 较好 ，主 要是 刚完成堤坝 填筑，路基不 够 稳 定 ，沉 降 影 响 较大。 1.4 设计内容及文件组成 根据签 定 的设计合同 ，我 院 承 担 该 项 目 的设计内容 为： 道路、排 水 、管 线综 合等 。 2、设计依据 2.1 设计依据 2.1.1 道路设计合同 2.1.2 建设单位提 供XX 市 XX 城海堤填筑施工图 2.1.3XX 市 XX 城区域路网规划――总平面 图 2.2 采用规范 2.2.1《 城市道路设计规范》 （CJJ37-90） 2.2.2《 公路沥 青 路面 设计规范》 （JTJ014-97） 2.2.3《 公路路基设计规范》 （D30-2004） 2.2.4《 城市道路路基工程施工及 验 收 规范》 （CJJ44-91） 2.2.5《 公路路面 基层 施工技 术 规范》 （JTJ034-2000） 2.2.6《 公路沥 青 路面 施工技 术 规范》 （JTG F40-2004） 3、道 路 工程设计 3.1 设计原则 3.1.1 服 从 现状 区内现状 用 地规划，满 足 各 条 道路规划红线的要求，保 证 道路实现其 交通 、景 观 、艺 术 功 能 ，维 护 区内规划布 局 的合理性 、完整性 、可 持 续 性 。 3.1.2 遵 从 功 能 合理、结 构 ...
