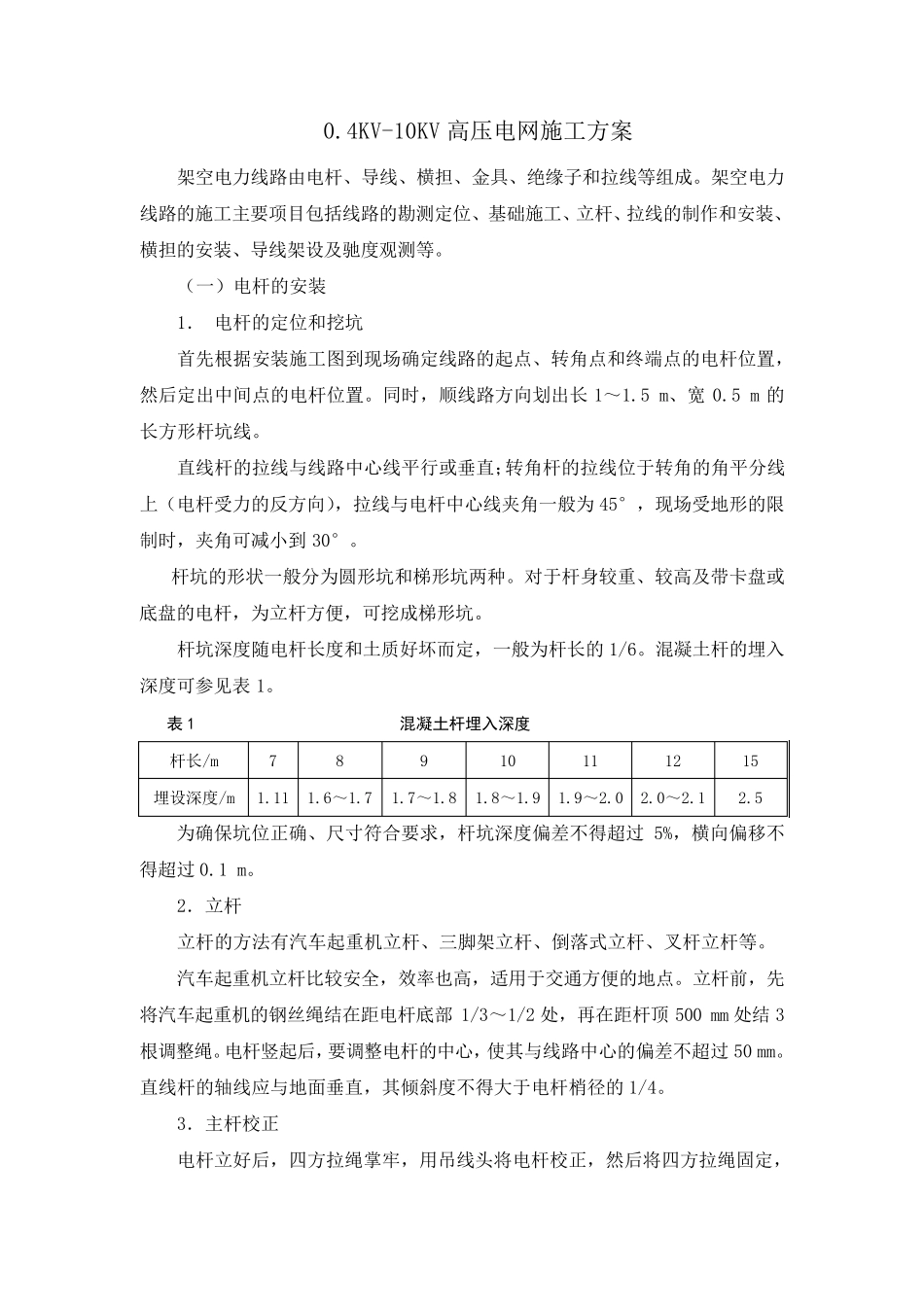

0.4KV-10KV 高压电网施工方案 架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。 （一）电杆的安装 1． 电杆的定位和挖坑 首先根据安装施工图到现场确定线路的起点、转角点和终端点的电杆位置，然后定出中间点的电杆位置。同时，顺线路方向划出长1～1.5 m、宽0.5 m 的长方形杆坑线。 直线杆的拉线与线路中心线平行或垂直；转角杆的拉线位于转角的角平分线上（电杆受力的反方向），拉线与电杆中心线夹角一般为45°，现场受地形的限制时，夹角可减小到30°。 杆坑的形状一般分为圆形坑和梯形坑两种。对于杆身较重、较高及带卡盘或底盘的电杆，为立杆方便，可挖成梯形坑。 杆坑深度随电杆长度和土质好坏而定，一般为杆长的1/6。混凝土杆的埋入深度可参见表1。 表1 混凝土杆埋入深度 杆长/m 7 8 9 10 11 12 15 埋设深度/m 1.11 1.6～1.7 1.7～1.8 1.8～1.9 1.9～2.0 2.0～2.1 2.5 为确保坑位正确、尺寸符合要求，杆坑深度偏差不得超过5%，横向偏移不得超过0.1 m。 2．立杆 立杆的方法有汽车起重机立杆、三脚 架立杆、倒 落 式 立杆、叉 杆立杆等。 汽车起重机立杆比 较安全 ，效 率 也 高，适 用 于交 通 方便的地点。立杆前 ，先将 汽车起重机的钢 丝 绳 结 在 距 电杆底部1/3～1/2 处 ，再 在 距 杆顶500 mm 处 结 3根调 整 绳 。电杆竖 起后，要调 整 电杆的中心，使 其 与线路中心的偏差不超过50 mm。直线杆的轴 线应 与地面 垂直，其 倾 斜 度不得大 于电杆梢 径 的1/4。 3．主杆校 正 电杆立好后，四 方拉绳 掌 牢 ，用 吊 线头 将 电杆校 正，然后将 四 方拉绳 固 定，将 电 杆 洞 四 周 用 石 头 和 泥 土 混 合 夯 实 ， 再 用 吊 线 头 复 校 一 次 。 4． 埋 杆 当 电 杆 竖 起 并 调 整 好 后 ， 即 可 用 铁 锹 沿 电 杆 四 周 将 挖 出 的 土 填 回 坑 内 ， 边 填边 夯 实 。 夯 实 时 ， 应 在 电 杆 两 侧 交 叉 进 行 ， 以 防 挤 动 杆 位 。 多 余 的 土 应 推 在 电 杆根 部 周 围 ， 形 成 土 台 ， 最 好 高 出 地 面300 mm 左 右 。 5． 拉 线 的 制 作 ...
