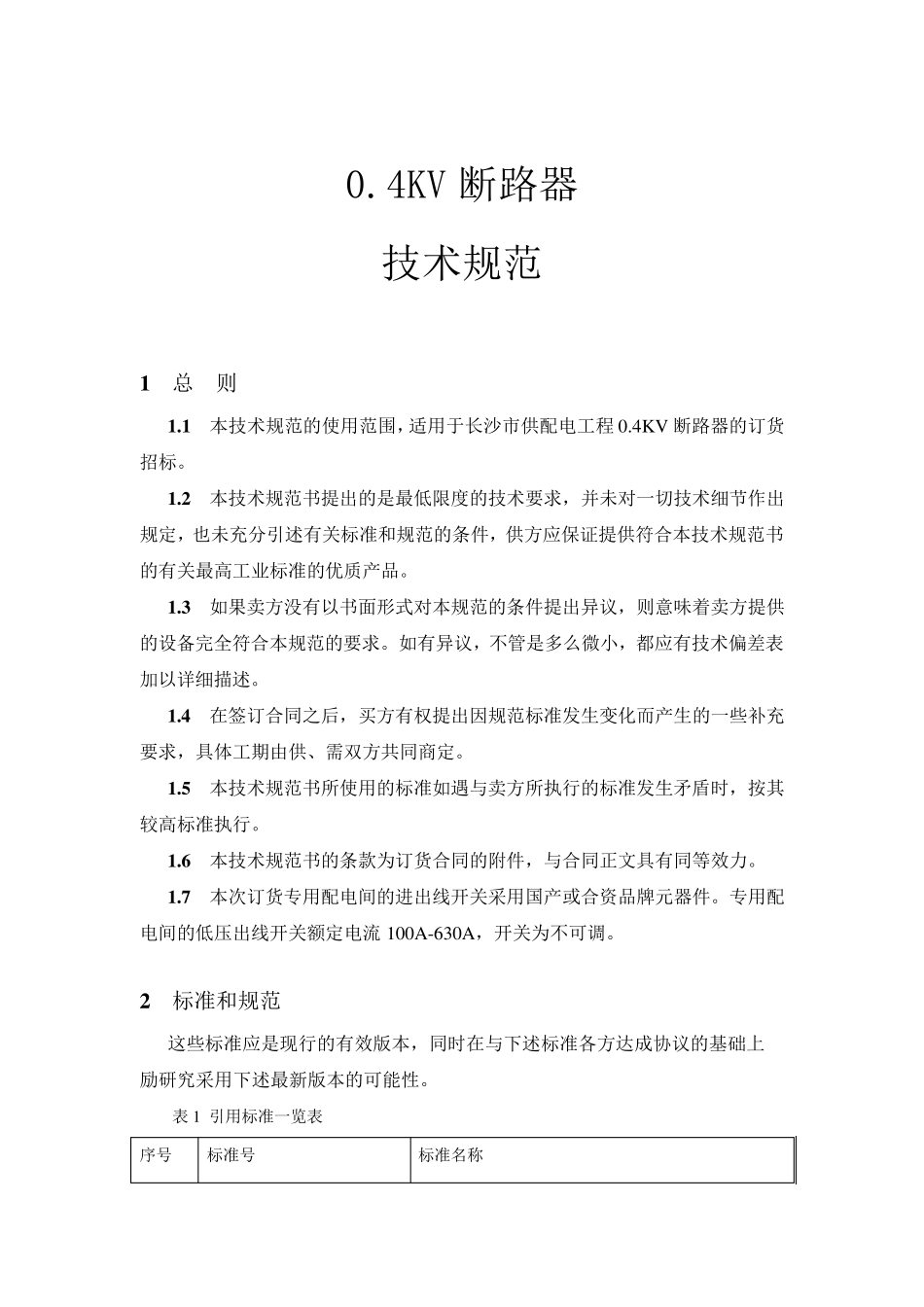

0.4KV 断路器 技术规范 1 总 则 1 .1 本技术规范的使用范围，适用于长沙市供配电工程0.4K V 断路器的订货招标。 1 .2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条件，供方应保证提供符合本技术规范书的有关最高工业标准的优质产品。 1 .3 如果卖方没有以书面形式对本规范的条件提出异议，则意味着卖方提供的设备完全符合本规范的要求。如有异议，不管是多么微小，都应有技术偏差表加以详细描述。 1 .4 在签订合同之后，买方有权提出因规范标准发生变化而产生的一些补充要求，具体工期由供、需双方共同商定。 1 .5 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按其较高标准执行。 1 .6 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。 1 .7 本次订货专用配电间的进出线开关采用国产或合资品牌元器件。专用配电间的低压出线开关额定电流100A -630A ，开关为不可 调 。 2 标准和规范 这 些标准应是现 行的有效版 本，同时在与下 述标准各 方达 成 协 议的基 础 上 励 研 究 采用下 述最新 版 本的可 能 性 。 表1 引用标准一览 表 序 号 标准号 标准名 称 2 序号 标准号 标准名称 1 IEC 947-2： 断路器 2 IEC 947-3： 开关、隔离开关、负荷开关 3 IEC 947-1： 总则。 4 IEC 947-5： 控制设备和开关 5 GB14048 .1 总则 6 GB14048.2 断路器 3 使用环境要求 3 ..1 周围空气温度-5℃~—+55℃。 3 .2 安装地点的海拔不超过 1000m。 3 .3 污染等级为 3 级，装于断路器内部附件为等级为 2 级。 3 .4 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅲ，其它辅助电路、控制电路安装类别为Ⅱ。 3 .5 断路器可以水平、垂直任意安装。 4 性能指标、主要技术参数： 4 .1 额定工作电压：400V； 4 .2 额定绝缘电压：690V 4 .3 额定冲击耐受电压：12KV/6kV 4 .4 极数：3 极 4 .5 额定短路分断能力 Ics：≥50 kA（400V/AC）；Ics=IcU=IcW 4 .6 额定电流 In：400（壳架）；630（壳架）：保护电流和脱扣时间可根据用户的实际需要在现场随时进行调整。额定电流 In：100A-630A（壳架）:保护电流和脱扣时间由生产厂家在出厂时进行整定(四段式)。 额定短路分断能力 Ics：≥50 kA（400V/AC） 4.6.1 长延时整定...
