SF6断路器结构、原理、检修项目周期及工艺标准、预试项目及标准

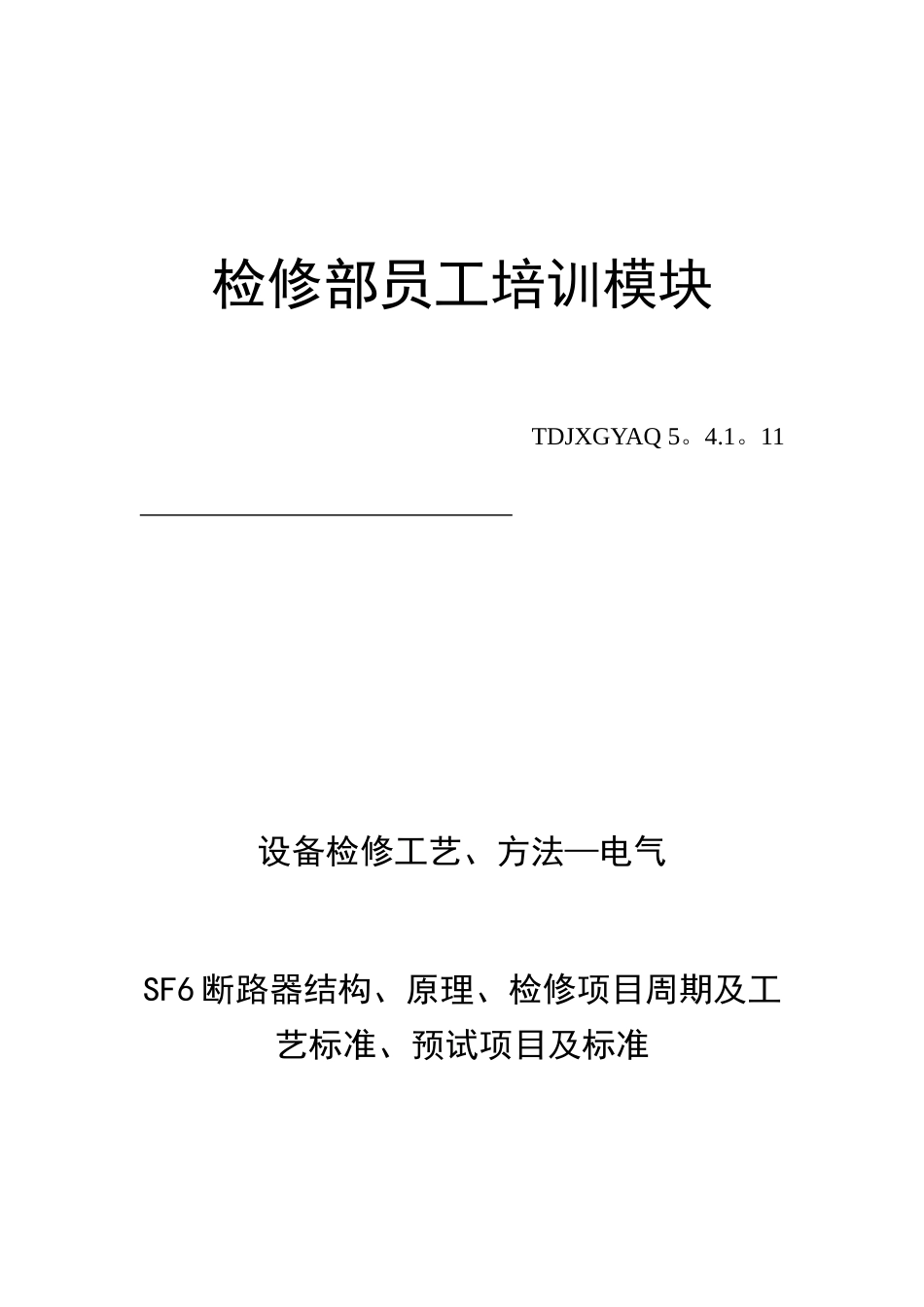

检修部员工培训模块TDJXGYAQ 5。4.1。11 设备检修工艺、方法—电气SF6 断路器结构、原理、检修项目周期及工艺标准、预试项目及标准2025-09—30 发布 2025-12-01 实 施大唐国际托克托发电有限责任公司检修部目录1、SF6 断路器结构、原理.................................................................................................32、SF6 断路器检修项目周期及工艺标准.........................................................................43、SF6 断路器预试项目及标准.........................................................................................8编制人:张志峰 主讲人：张志峰SF6 断路器结构、原理、检修项目周期及工艺标准、预试项目及标准1、 SF6 断路器结构、原理1.1本培训以 LW25-252 高压六氟化硫断路器为讲解事物.1.2LW25—252 高压六氟化硫断路器是户外三极高压沟通开关设备，用作电力系统的控制和保护，也可做联络断路器使用。1.3断路器总体结构及外形见图 1。LW25—252 高压六氟化硫断路器为每极单断口结构,每台产品由三个单极断口组成，外形成 I 型布置。产品每一极配备一台 CT20 弹簧操动机构，可单极操作也可以三极电气联动操作.图 1：断路器总体结构 1.4灭弧室以自能热膨胀熄弧原理为主，结合压气熄弧原理，采纳变开距结构，它是由静触头系统，动触头系统，灭弧室瓷套、绝缘拉杆、支柱瓷套、直动密封等组成,单极灭弧室见图 2.1.5分闸时由绝缘拉杆 5 带动触头系统 4 中运动部分一起向下运动，当动静触头脱离产生电弧时，利用静弧触头及电弧对喷口的堵塞效应及电弧六氟化硫气体的热膨胀作用，迅速提高灭弧室的吹弧气体压力，获得良好的吹弧效果，使得灭弧室有极强熄弧能力.1.6合闸时,绝缘拉杆向上运动,这时所有的运动部件按分闸操作的反方向动作六氟化硫气体进入压气缸，动触头最终达到合闸位置。1.7直动密封 7 安装在支撑瓷瓶的底部，保证六氟化硫气体的密封，静触头座内装有吸附剂，吸附剂用来保持六氟化硫气体的干燥,并吸收六氟化硫被分解的劣化气体。图 2：单极灭弧室简图2、 SF6 断路器检修项目周期及工艺标准2.1、 该产品具有高的机械性能和电气性能，一般不需要检修，但为保证产品可靠的运行,延长产品的使用年限，并防止意外情况.还是需要进行一定的检修,检修分为定期检修(小修）和全面检修（大修）.2.2、 定期检修是根据产品运行年发进行的，当产品运...
