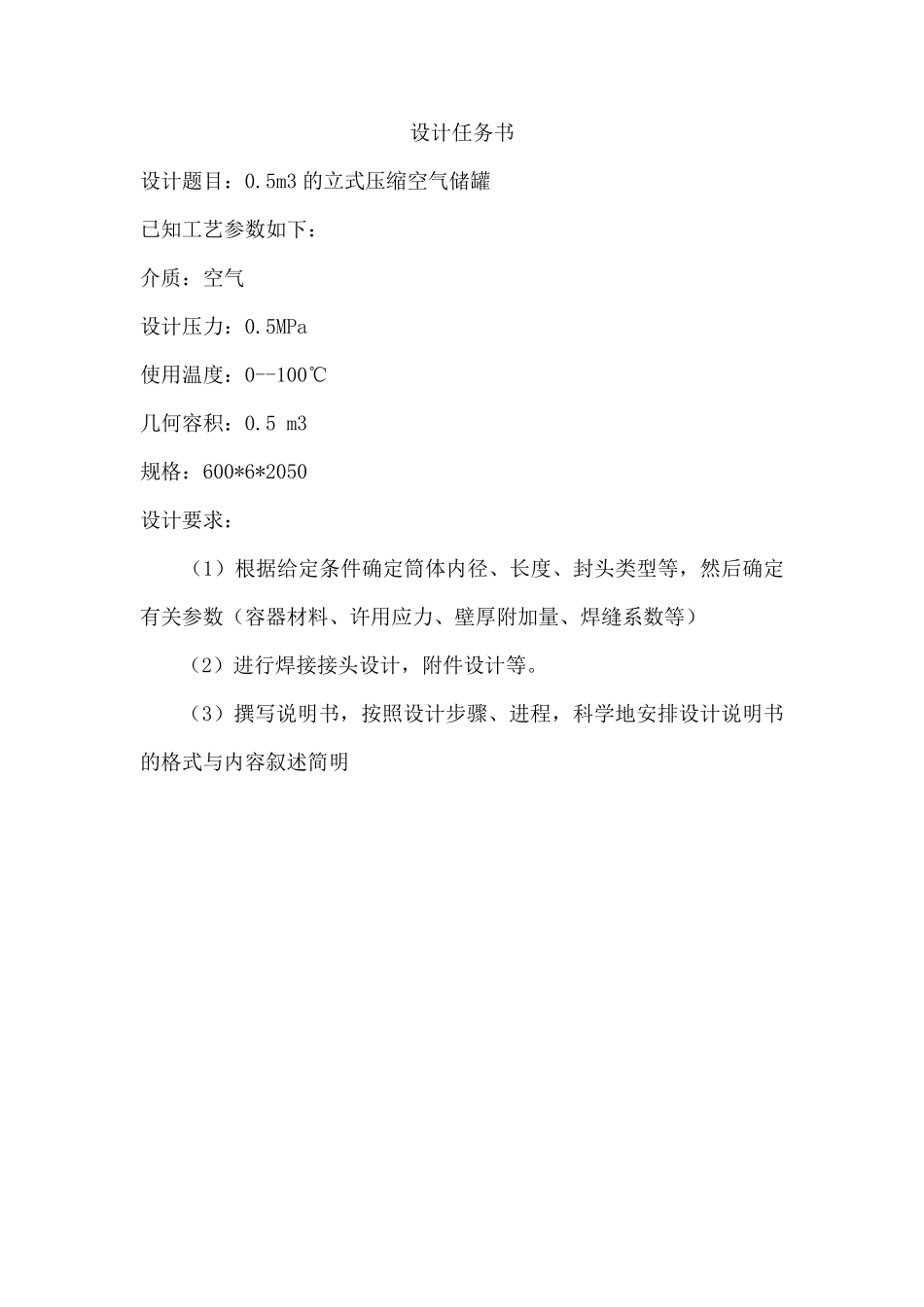

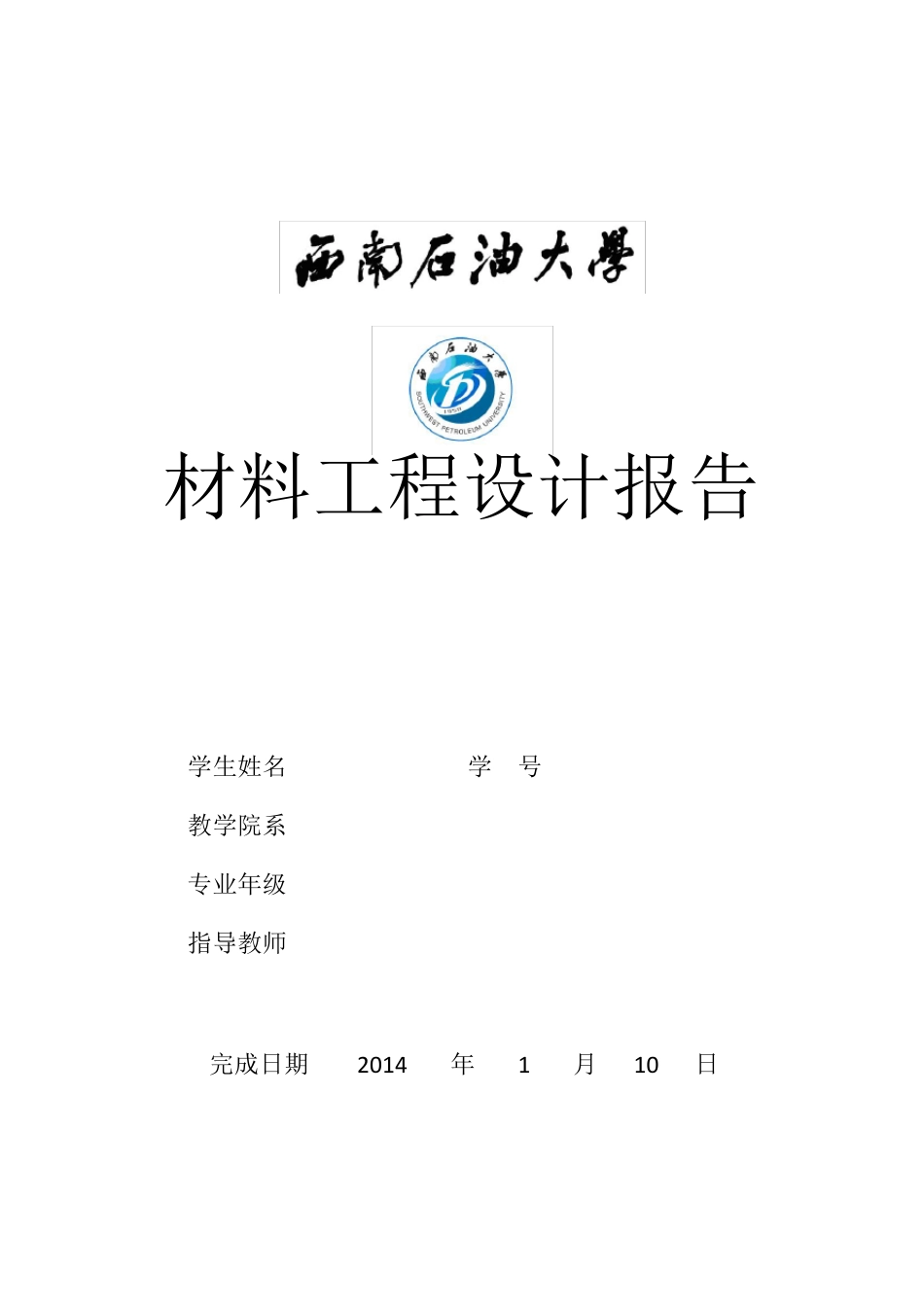

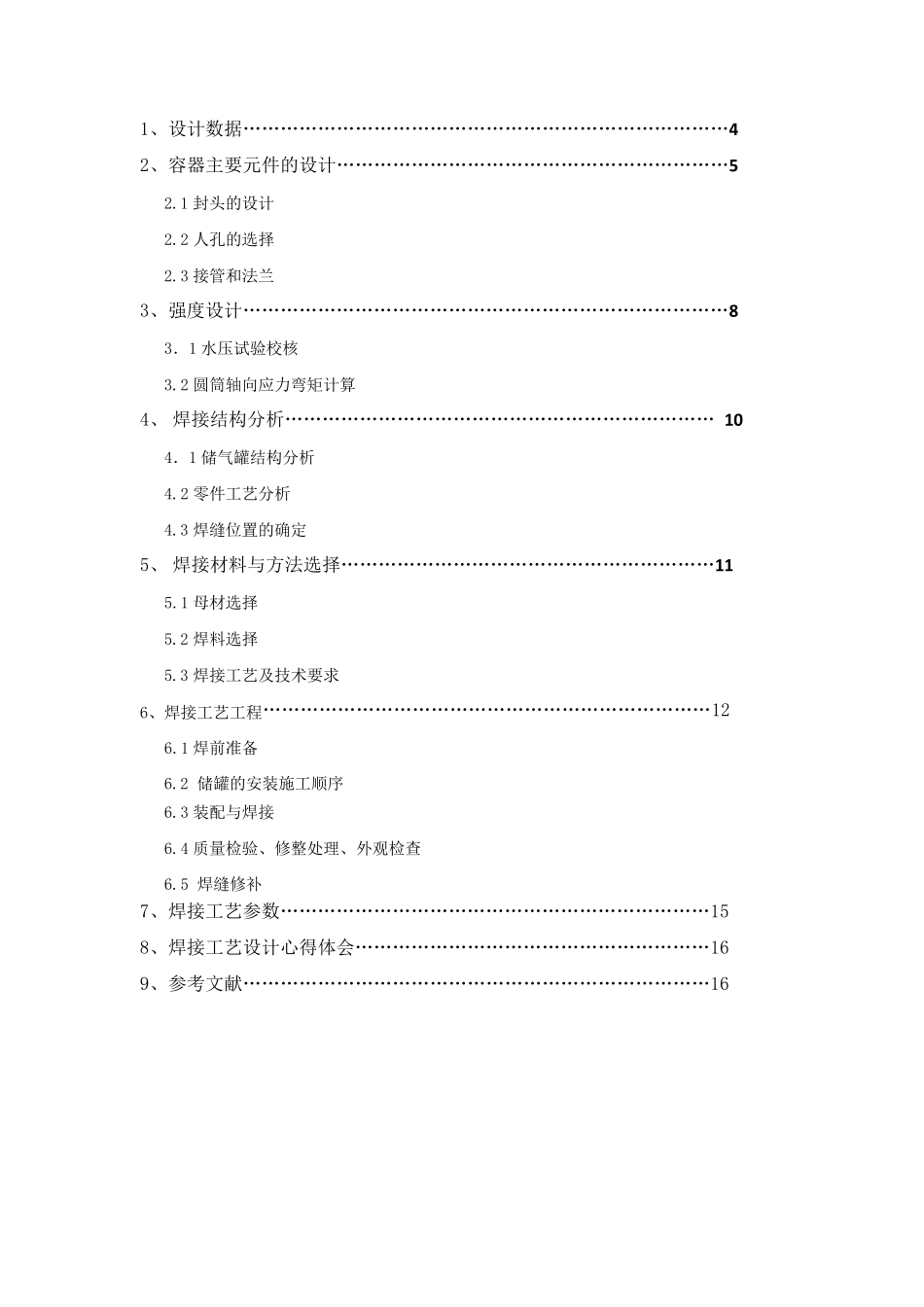

材料工程设计报告 学生姓名 学 号 教学院系 专业年级 指导教师 完成日期 2014 年 1 月 10 日 设计任务书 设计题目：0.5m3 的立式压缩空气储罐 已知工艺参数如下： 介质：空气 设计压力：0.5MPa 使用温度：0--100℃ 几何容积：0.5 m3 规格：600*6*2050 设计要求： （1）根据给定条件确定筒体内径、长度、封头类型等，然后确定有关参数（容器材料、许用应力、壁厚附加量、焊缝系数等） （2）进行焊接接头设计，附件设计等。 （3）撰写说明书，按照设计步骤、进程，科学地安排设计说明书的格式与内容叙述简明 1、设计数据……………………………………………………………………4 2、容器主要元件的设计………………………………………………………5 2.1 封头的设计 2.2 人孔的选择 2.3 接管和法兰 3、强度设计……………………………………………………………………8 3．1 水压试验校核 3.2 圆筒轴向应力弯矩计算 4、 焊接结构分析…………………………………………………………… 10 4．1 储气罐结构分析 4.2 零件工艺分析 4.3 焊缝位置的确定 5、 焊接材料与方法选择……………………………………………………11 5.1 母材选择 5.2 焊料选择 5.3 焊接工艺及技术要求 6、焊接工艺工程………………………………………………………………12 6.1 焊前准备 6.2 储罐的安装施工顺序 6.3 装配与焊接 6.4 质量检验、修整处理、外观检查 6.5 焊缝修补 7、焊接工艺参数……………………………………………………………15 8、焊接工艺设计心得体会…………………………………………………16 9、参考文献…………………………………………………………………16 1.设计数据 表1-1 序号 名 称 指 标 1 设计压力MPa 1.0 2 设计温度℃ 100 3 最高工作压力MPa 1.0 4 最高工作温度℃ <100 5 工作介质 压缩空气 6 主要受压元件的材料 Q235-A 7 焊接接头系数 0.85 8 腐蚀裕度mm 2.0 9 全容积 0.5 10 规格 600*6*2050 主要元件材料的选择：全容积为0.5m3 的立式压缩空气储罐，焊接系数为∅ =0.85，根据HGT3154-1985≪立式椭圆形封头贮罐系列≫表6。设计压力Pc =1.1MPa，此储罐的最高工作温度为100℃，圆筒材料为Q235-A。圆筒的厚度6mm，查GB150-1998 中表4-1，可得：疲劳极限强度σb=375ᵄᵄa，屈服极限强度σs=235MPa，在 90℃时近似取为100℃时的σ...
