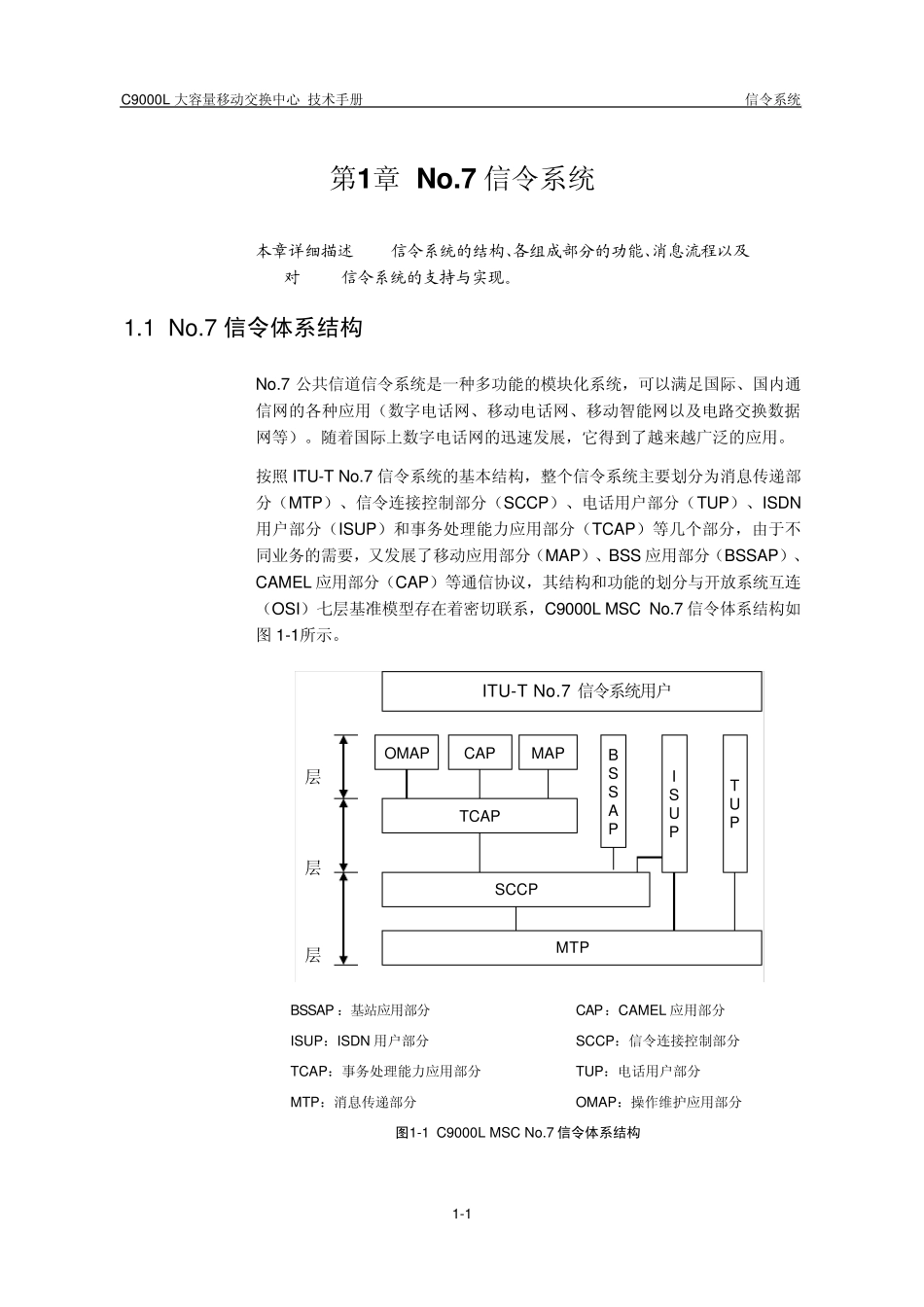

C9000L 大容量移动交换中心 技术手册 信令系统 1-1 第1章 No.7 信令系统 本章详细描述No.7信令系统的结构、各组成部分的功能、消息流程以及C9000L MSC对 No.7信令系统的支持与实现。 1.1 No.7 信令体系结构 No.7 公共信道信令系统是一种多功能的模块化系统，可以满足国际、国内通信网的各种应用（数字电话网、移动电话网、移动智能网以及电路交换数据网等）。随着国际上数字电话网的迅速发展，它得到了越来越广泛的应用。 按照 ITU-T No.7 信令系统的基本结构，整个信令系统主要划分为消息传递部分（MTP）、信令连接控制部分（SCCP）、电话用户部分（TUP）、ISDN用户部分（ISUP）和事务处理能力应用部分（TCAP）等几个部分，由于不同业务的需要，又发展了移动应用部分（MAP）、BSS 应用部分（BSSAP）、CAMEL 应用部分（CAP）等通信协议，其结构和功能的划分与开放系统互连（OSI）七层基准模型存在着密切联系，C9000L MSC No.7 信令体系结构如图 1-1所示。 TCAPITU-T No.7 信令系统用户CAPMAPBSSAPISUPTUPSCCPMTPOMAP321层654层7层OSI BSSAP ：基站应用部分 CAP：CAMEL 应用部分 ISUP：ISDN 用户部分 SCCP：信令连接控制部分 TCAP：事务处理能力应用部分 TUP：电话用户部分 MTP：消息传递部分 OMAP：操作维护应用部分 图1-1 C9000L MSC No.7 信令体系结构 C9000L 大容量移动交换中心 技术手册 信令系统 1-2 下面分别对No.7 信令体系中各个部分的功能、消息组成以及信令流程等做一介绍。 1.2 MTP 1.2.1 MTP 概述 C9000L MSC 信令处理模块中的MTP 完全遵循 ITU--T 建议 Q.701--710 的标准。 消息传递部分（MTP）的主要功能是在信令网中提供可靠的信令消息传递，并在系统和信令网故障情况下，为保证可靠的信息传递，采取措施避免或减少消息丢失、重复及失序。它由信令数据链路、信令链路功能和信令网功能三个功能级组成。 1.2.2 信令数据链路 信令数据链路是 MTP 的第一级功能，是用于信令传输的通路，由同一数据速率传输信号的双向数据通路组成。 No.7 信令处理板（GCPC）通过数字交换网络（CNET）与数字中继板（GE16、GSTU 等）的某个PCM 系统的一个时隙建立可交换的半永久连接，提供64kbit/s 信令数据链路，No.7 信令数据链路的接入方式如图 1-2所示。 半永久连接的优点在于任一信道时隙（除同步时隙外）都可以通过人机命令作为信令数据链路使用。 半永久 连接 G...
