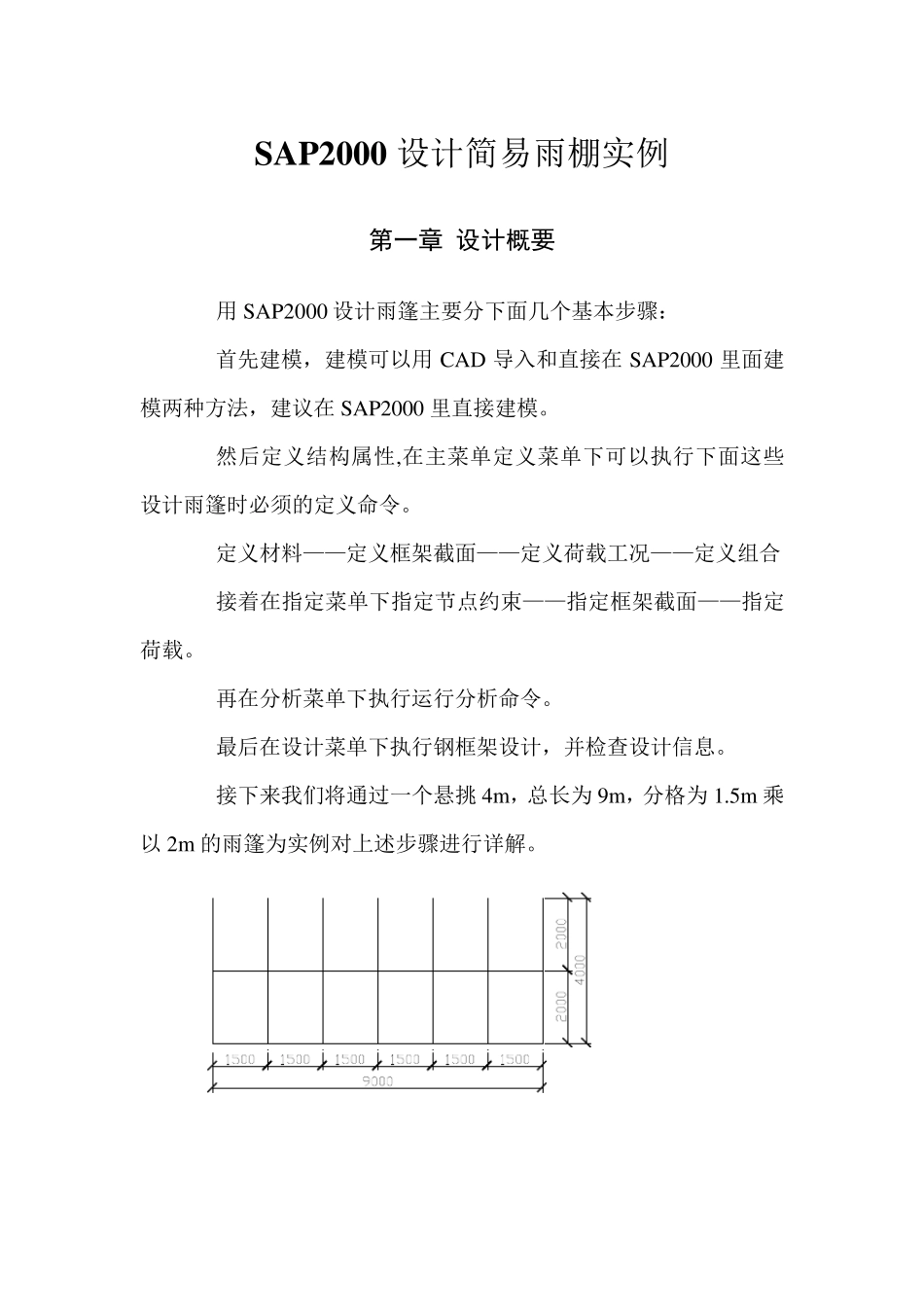

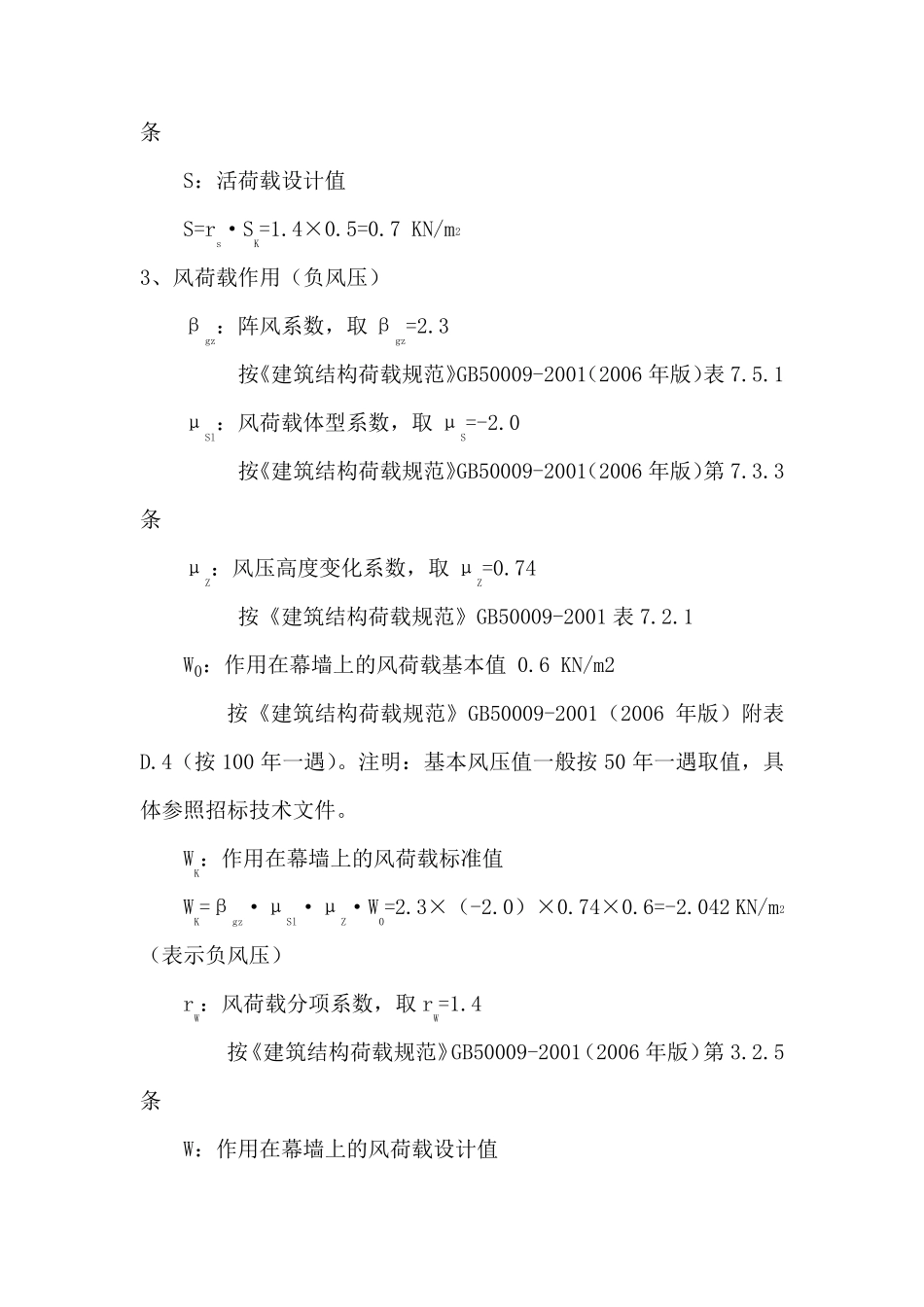

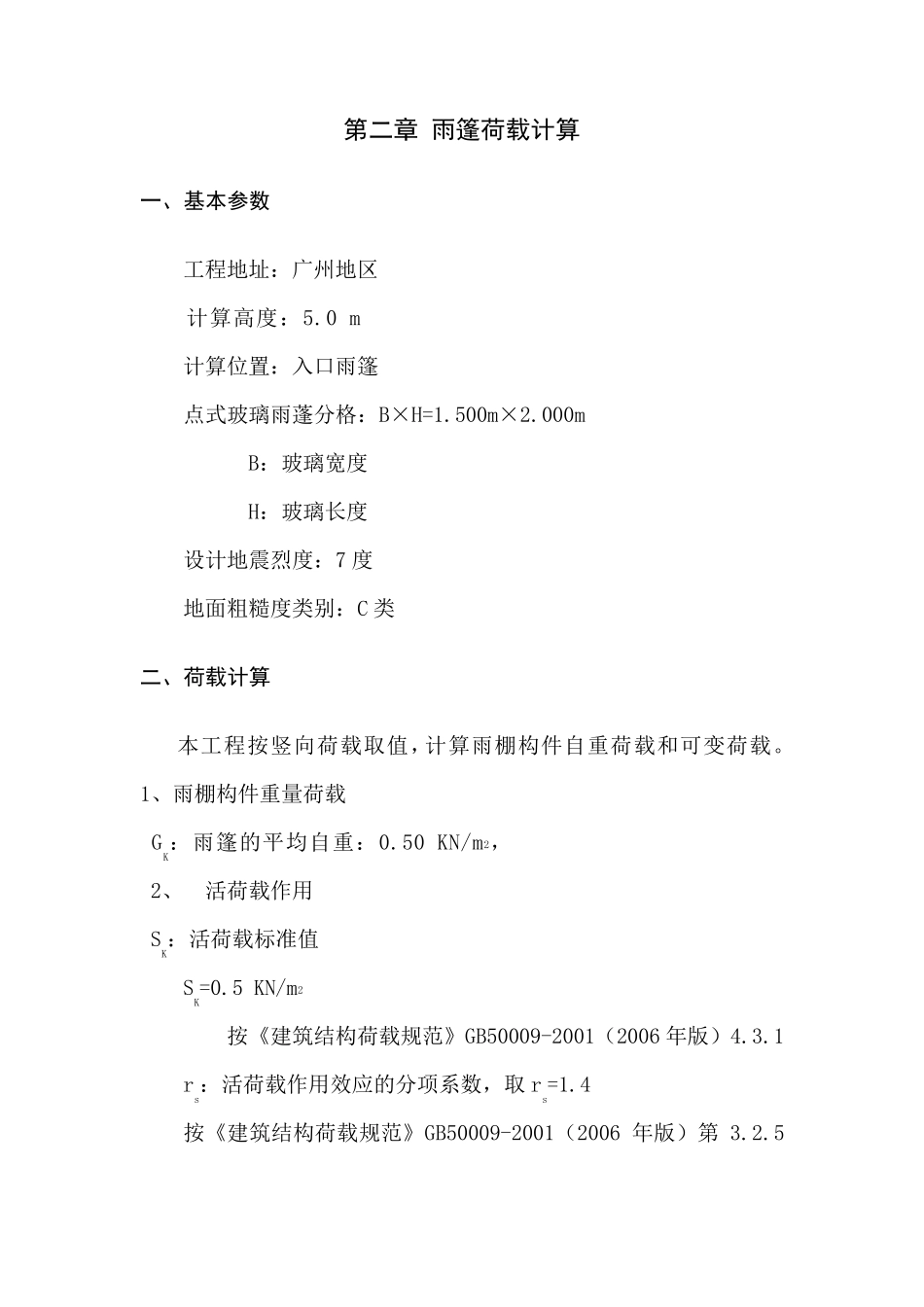

SAP2000 设计简易雨棚实例 第一章 设计概要 用SAP2000 设计雨篷主要分下面几个基本步骤： 首先建模，建模可以用CAD 导入和直接在SAP2000 里面建模两种方法，建议在SAP2000 里直接建模。 然后定义结构属性,在主菜单定义菜单下可以执行下面这些设计雨篷时必须的定义命令。 定义材料——定义框架截面——定义荷载工况——定义组合 接着在指定菜单下指定节点约束——指定框架截面——指定荷载。 再在分析菜单下执行运行分析命令。 最后在设计菜单下执行钢框架设计，并检查设计信息。 接下来我们将通过一个悬挑 4m ，总长为 9m ，分格为 1.5m 乘以2m 的雨篷为实例对上述步骤进行详解。 第二章 雨篷荷载计算 一、基本参数 工程地址：广州地区 计算高度：5.0 m 计算位置：入口雨篷 点式玻璃雨蓬分格：B×H=1.500m×2.000m B：玻璃宽度 H：玻璃长度 设计地震烈度：7 度 地面粗糙度类别：C 类 二、荷载计算 本工程按竖向荷载取值，计算雨棚构件自重荷载和可变荷载。 1、雨棚构件重量荷载 GK：雨篷的平均自重：0.50 KN/m2， 2、 活荷载作用 SK：活荷载标准值 SK=0.5 KN/m2 按《建筑结构荷载规范》GB50009-2001（2006 年版）4.3.1 rs：活荷载作用效应的分项系数，取 rs=1.4 按《建筑结构荷载规范》GB50009-2001（2006 年版）第 3.2.5条 S：活荷载设计值 S=rs·SK=1.4×0.5=0.7 KN/m2 3、风荷载作用（负风压） βgz：阵风系数，取 βgz=2.3 按《建筑结构荷载规范》GB50009-2001（2006 年版）表 7.5.1 μSl：风荷载体型系数，取 μS=-2.0 按《建筑结构荷载规范》GB50009-2001（2006 年版）第 7.3.3条 μZ：风压高度变化系数，取 μZ=0.74 按《建筑结构荷载规范》GB50009-2001 表 7.2.1 W0：作用在幕墙上的风荷载基本值 0.6 KN/m2 按《建筑结构荷载规范》GB50009-2001（2006 年版）附表D.4（按 100 年一遇）。注明：基本风压值一般按 50 年一遇取值，具体参照招标技术文件。 WK：作用在幕墙上的风荷载标准值 WK=βgz·μSl·μZ·W0=2.3×（-2.0）×0.74×0.6=-2.042 KN/m2（表示负风压） rW：风荷载分项系数，取 rW=1.4 按《建筑结构荷载规范》GB50009-2001（2006 年版）第 3.2.5条 W：作用在幕墙上的风荷载设计值 W=rW·WK=1.4×（-2.042）=-2.859 KN/m2 4、风荷载作用（正风压） βgz：阵风系数，取 βgz=2.3 按《建筑结构荷载规范》GB50009-2001（2006 年...
