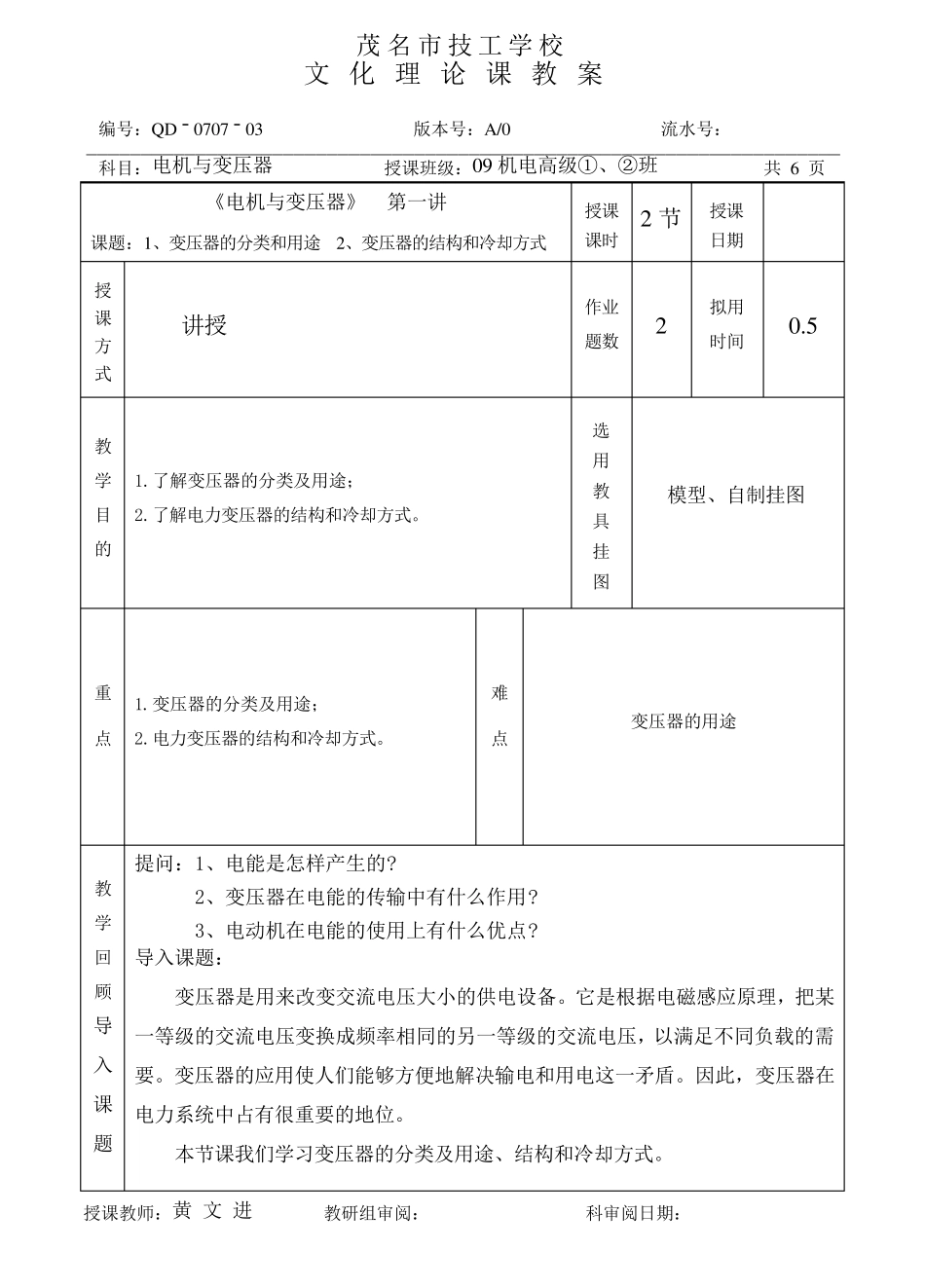

茂名市技工学校 文化理论课教案 编号：Q D - 0707 - 03 版本号：A /0 流水号： ───────────────────────────────────────────────────────────────────── 科目：电机与变压器 授课班级：09 机电高级①、②班 共 6 页 《电机与变压器》 第一讲 课题：1、变压器的分类和用途 2、变压器的结构和冷却方式 授课课时 2 节 授课 日期 授 课 方 式 讲授 作业 题数 2 拟用 时间 0.5 教 学 目 的 1.了解变压器的分类及用途； 2.了解电力变压器的结构和冷却方式。 选 用 教 具 挂 图 模型、自制挂图 重 点 1.变压器的分类及用途； 2.电力变压器的结构和冷却方式。 难 点 变压器的用途 教 学 回 顾 导 入 课 题 提问：1、电能是怎样产生的? 2、变压器在电能的传输中有什么作用? 3、电动机在电能的使用上有什么优点? 导入课题： 变压器是用来改变交流电压大小的供电设备。它是根据电磁感应原理，把某一等级的交流电压变换成频率相同的另一等级的交流电压，以满足不同负载的需要。变压器的应用使人们能够方便地解决输电和用电这一矛盾。因此，变压器在电力系统中占有很重要的地位。 本节课我们学习变压器的分类及用途、结构和冷却方式。 授课教师：黄 文 进 教研 组 审 阅 ： 科审 阅 日期： 教 学 过 程 第 2 页 一、讲授新课 1、变压器的用途 （1）变压器在电力系统中可用来升压和降压，以提高电能的传输效率和满足用户的各种电压需求。 （2）变压器可用作阻抗变换器，如收音机中的输出变压器。 （3）其他用途的变压器，如自耦变压器、仪用互感器、电焊变压器等。 2、变压器的分类 （详见课本P4 表1─1） 表1─1 变压器常用的分类方法和主耍用途 分类 名称 主要用途 按相数分 类 单相变压器 常用于单相交流电路中隔离、电压等级的变换、阻抗变换、相位变换或三相变压器组 三相变压器 常用于输配电系统中变换电压和传输电能 按用途分 类 电力变压器 常用于输配电系统中变换电压和传输电能 仪用互感器 常用于电工测量与自动保护装置 电炉变压器 常用于冶炼、加热及热处理设备电源 自耦变压器 常用于实验室或工业上调节电压 电焊变压器 常用于焊接各类钢铁材料的交流电焊机上 按铁 心结 构形 式分 壳式铁心 常用于小型变压器、大电流的特殊变压器， 如电...
