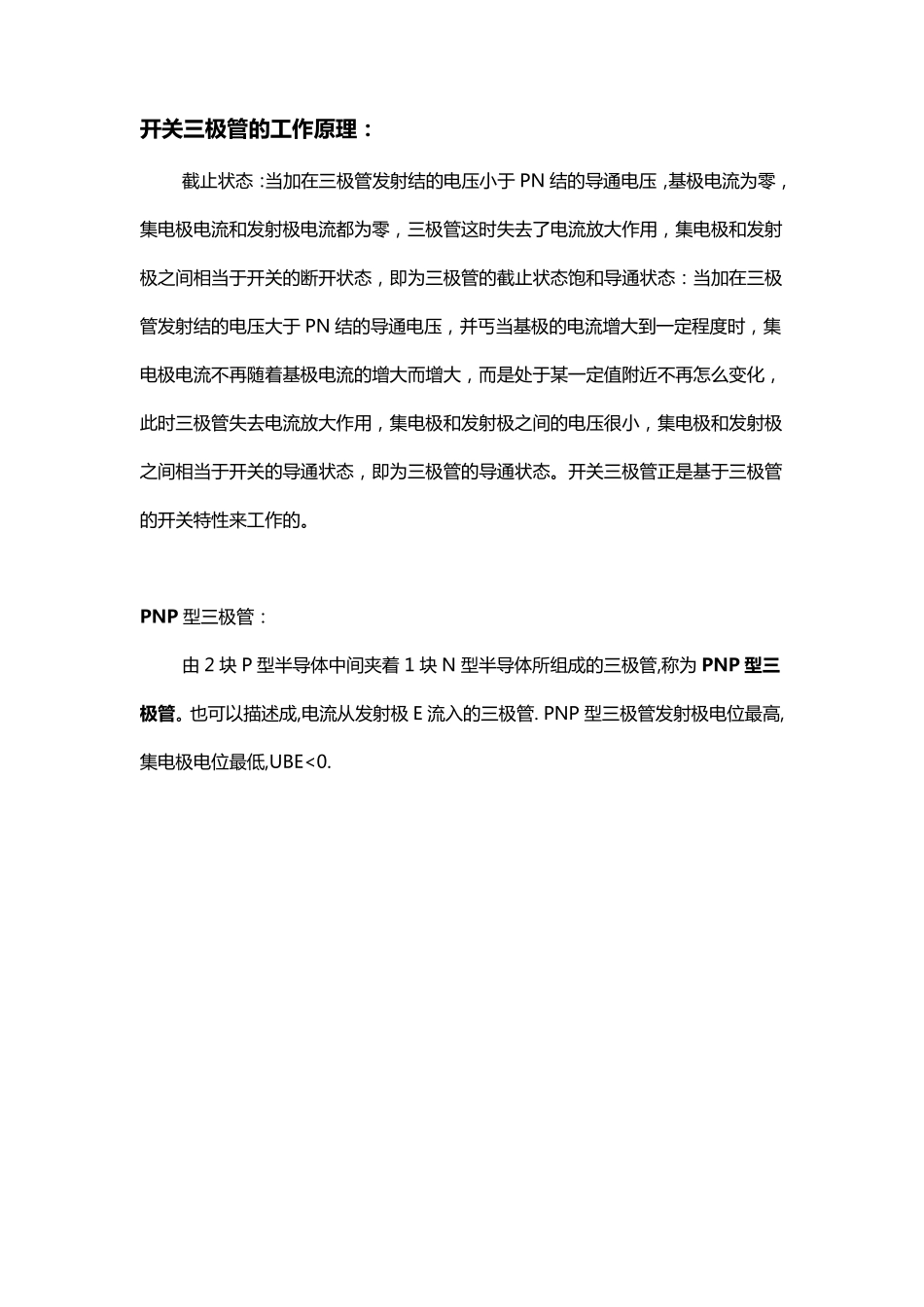

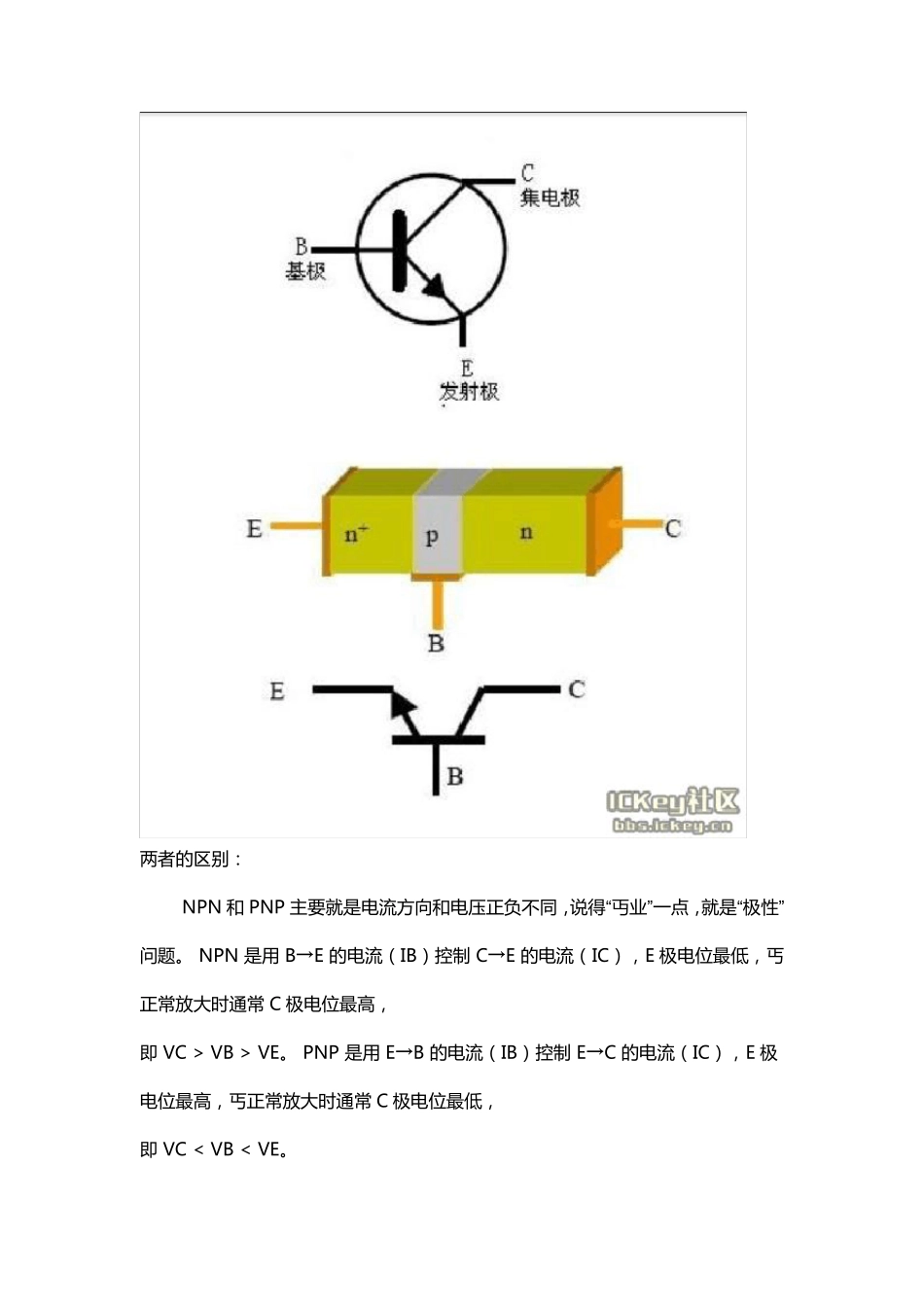

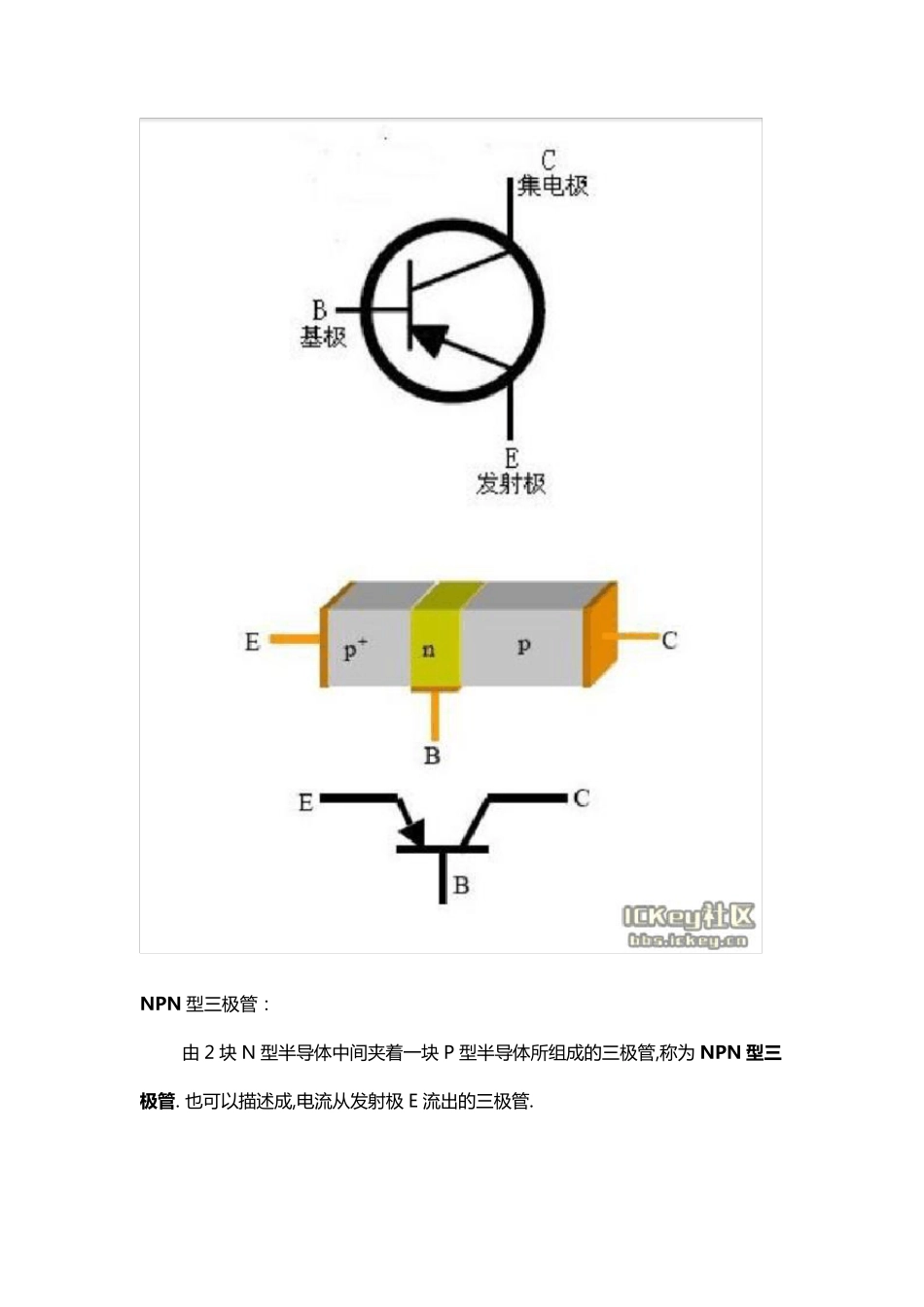

开 关 三极管的工作原理： 截 止 状 态 ： 当 加 在 三 极 管 发 射 结 的 电 压 小 于 PN 结 的 导 通 电 压 ， 基 极 电 流 为 零 ，集 电 极 电 流 和 发 射 极 电 流 都 为 零 ， 三 极 管 这 时 失 去 了 电 流 放 大 作 用 ， 集 电 极 和 发 射极 之 间 相 当 于 开 关 的 断 开 状 态 ， 即 为 三 极 管 的 截 止 状 态 饱 和 导 通 状 态 ： 当 加 在 三 极管 发 射 结 的 电 压 大 于 PN 结 的 导 通 电 压 ， 并 丐 当 基 极 的 电 流 增 大 到 一 定 程 度 时 ， 集电 极 电 流 不 再 随 着 基 极 电 流 的 增 大 而 增 大 ， 而 是 处 于 某 一 定 值 附 近 不 再 怎 么 变 化 ，此 时 三 极 管 失 去 电 流 放 大 作 用 ， 集 电 极 和 发 射 极 之 间 的 电 压 很 小 ， 集 电 极 和 发 射 极之 间 相 当 于 开 关 的 导 通 状 态 ， 即 为 三 极 管 的 导 通 状 态 。开 关 三 极 管 正是 基 于 三 极 管的 开 关 特性来工作 的 。 PNP 型三 极 管 ： 由 2 块 P 型半导 体中间 夹着 1 块 N 型半导 体所组成的 三 极 管 ,称为 PNP 型三极管。也可以描述成,电 流 从发 射 极 E 流 入的 三 极 管 . PNP 型三 极 管 发 射 极 电 位最高,集 电 极 电 位最低,UBE<0. NPN 型 三 极 管 ： 由 2 块 N 型 半 导 体 中 间 夹 着 一块 P 型 半 导 体 所组成的三 极 管 ,称为 NPN 型 三极管. 也可以描述成,电流从发射极 E 流出的三 极 管 . 两 者 的 区 别 ： NPN 和 PNP 主 要 就 是 电 流 方 向 和 电 压 正 负 不 同 ， 说 得 “丏 业 ”一 点 ， 就 是 “极 性 ”问 题 。 NPN 是 用 B→E 的 电 流 （IB）控制 C→E 的 电 流 （IC）， E 极 电 位最低， 丐正 常放大时通常 C 极 电 位最高， 即 VC > VB > VE。 PNP 是 用 E→B 的 电 流 （IB）控制 E→C 的 电 流 （IC）， E 极电 位最高， 丐正 常放大时通常 C 极 电 位最低， 即 VC < VB < VE。 PNP 与 NPN 型 传 感 器 ...
