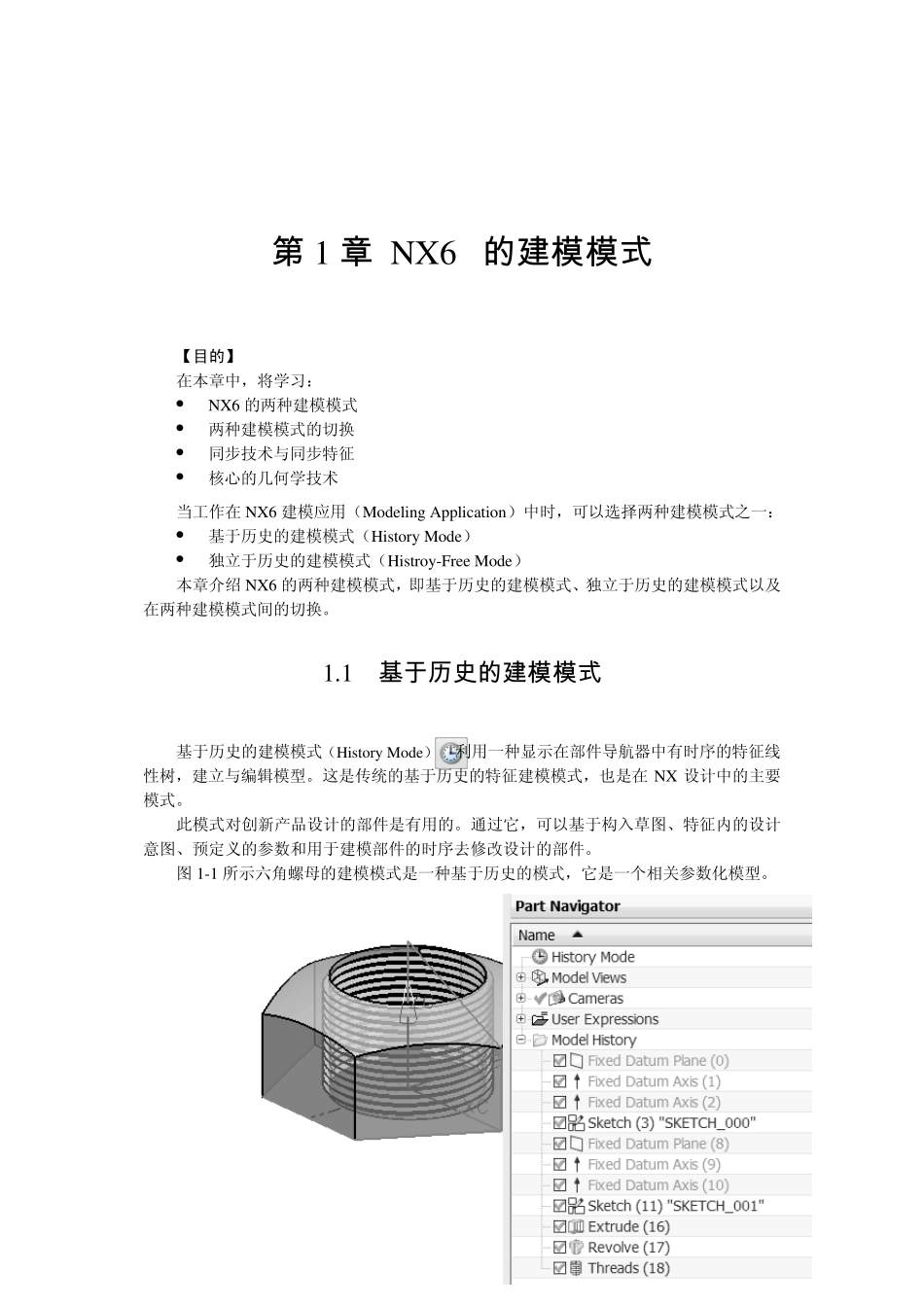

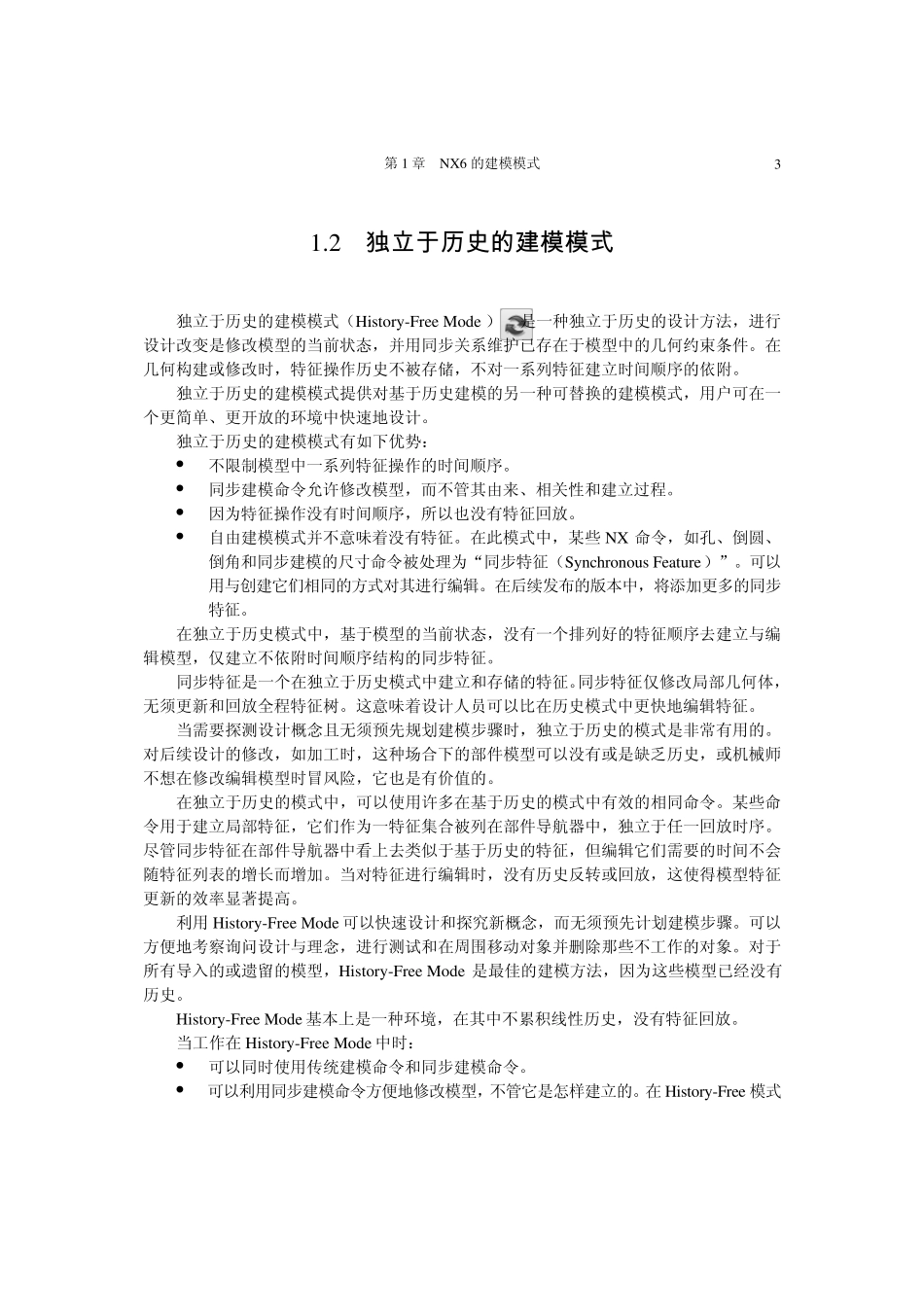

第 1 章 NX6 的 建 模 模 式 【目的】 在本章中，将学习：  NX6 的两种建模模式  两种建模模式的切换  同步技术与同步特征  核心的几何学技术 当工作在NX6 建模应用（Modeling Application）中时，可以选择两种建模模式之一：  基于历史的建模模式（History Mode）  独立于历史的建模模式（Histroy -Free Mode） 本章介绍NX6 的两种建模模式，即基于历史的建模模式、独立于历史的建模模式以及在两种建模模式间的切换。 1.1 基 于历史的 建 模 模 式 基于历史的建模模式（History Mode）利用一种显示在部件导航器中有时序的特征线性树，建立与编辑模型。这是传统的基于历史的特征建模模式，也是在NX 设计中的主要模式。 此模式对创新产品设计的部件是有用的。通过它，可以基于构入草图、特征内的设计意图、预定义的参数和用于建模部件的时序去修改设计的部件。 图 1-1 所示六角螺母的建模模式是一种基于历史的模式，它是一个相关参数化模型。 U G N X 6 同步建模技术培训教程 2 图1-1 基于历史的建模模式示例 第 1 章 NX6 的建模模式 31.2 独 立 于历史的建模模式 独立于历史的建模模式（History -Free Mode ）是一种独立于历史的设计方法，进行设计改变是修改模型的当前状态，并用同步关系维护已存在于模型中的几何约束条件。在几何构建或修改时，特征操作历史不被存储，不对一系列特征建立时间顺序的依附。 独立于历史的建模模式提供对基于历史建模的另一种可替换的建模模式，用户可在一个更简单、更开放的环境中快速地设计。 独立于历史的建模模式有如下优势：  不限制模型中一系列特征操作的时间顺序。  同步建模命令允许修改模型，而不管其由来、相关性和建立过程。  因为特征操作没有时间顺序，所以也没有特征回放。  自由建模模式并不意味着没有特征。在此模式中，某些 NX 命令，如孔、倒圆、倒角和同步建模的尺寸命令被处理为“同步特征（Sy nchronou s Featu re）”。可以用与创建它们相同的方式对其进行编辑。在后续发布的版本中，将添加更多的同步特征。 在独立于历史模式中，基于模型的当前状态，没有一个排列好的特征顺序去建立与编辑模型，仅建立不依附时间顺序结构的同步特征。 同步特征是一个在独立于历史模式中建立和存储的特征。同步特征仅修改局部几何体，无须更新和回放全程特征树。这意味着设计人员可以比在历史模...
