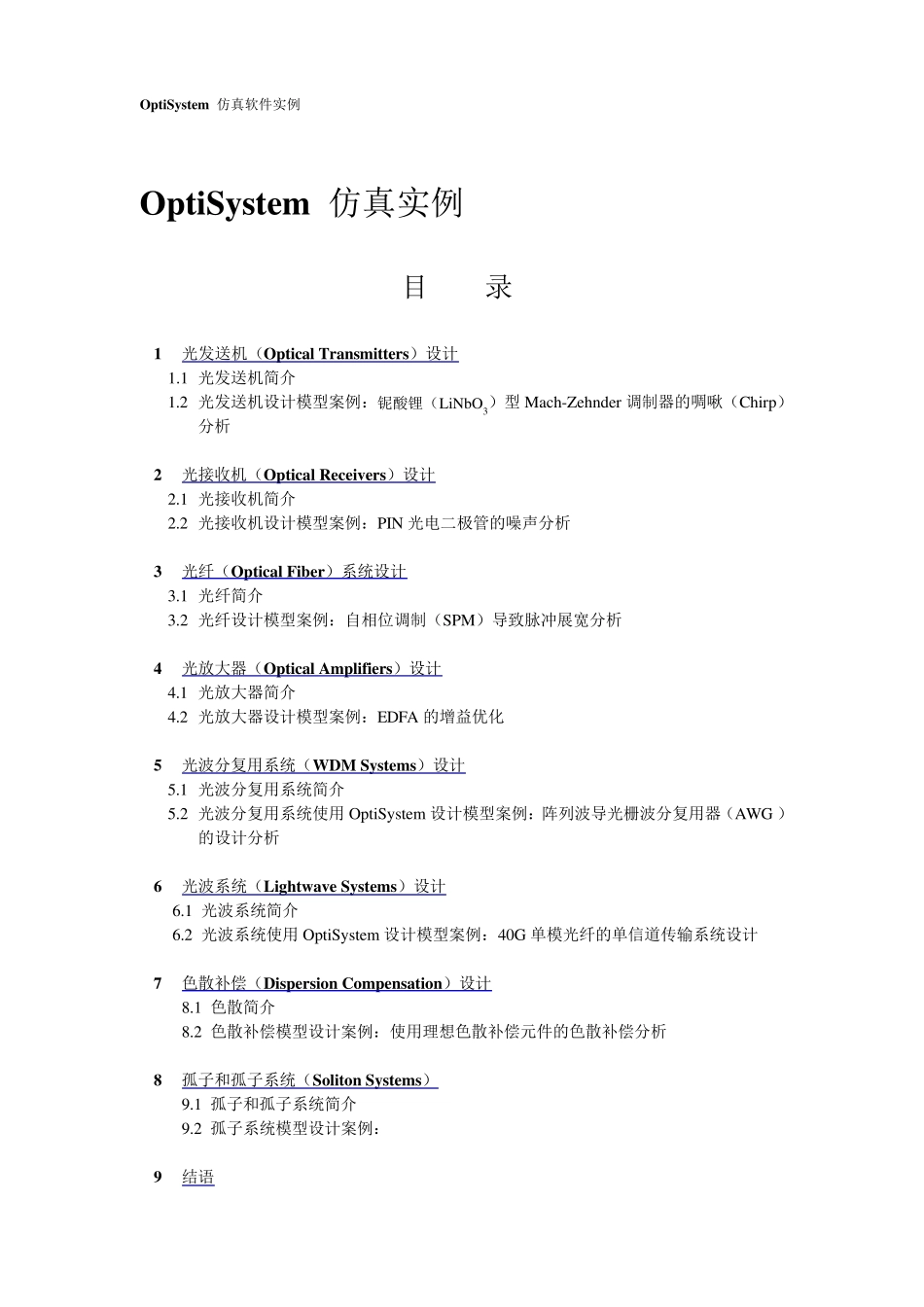

OptiSystem仿真实例_第1页
1/47

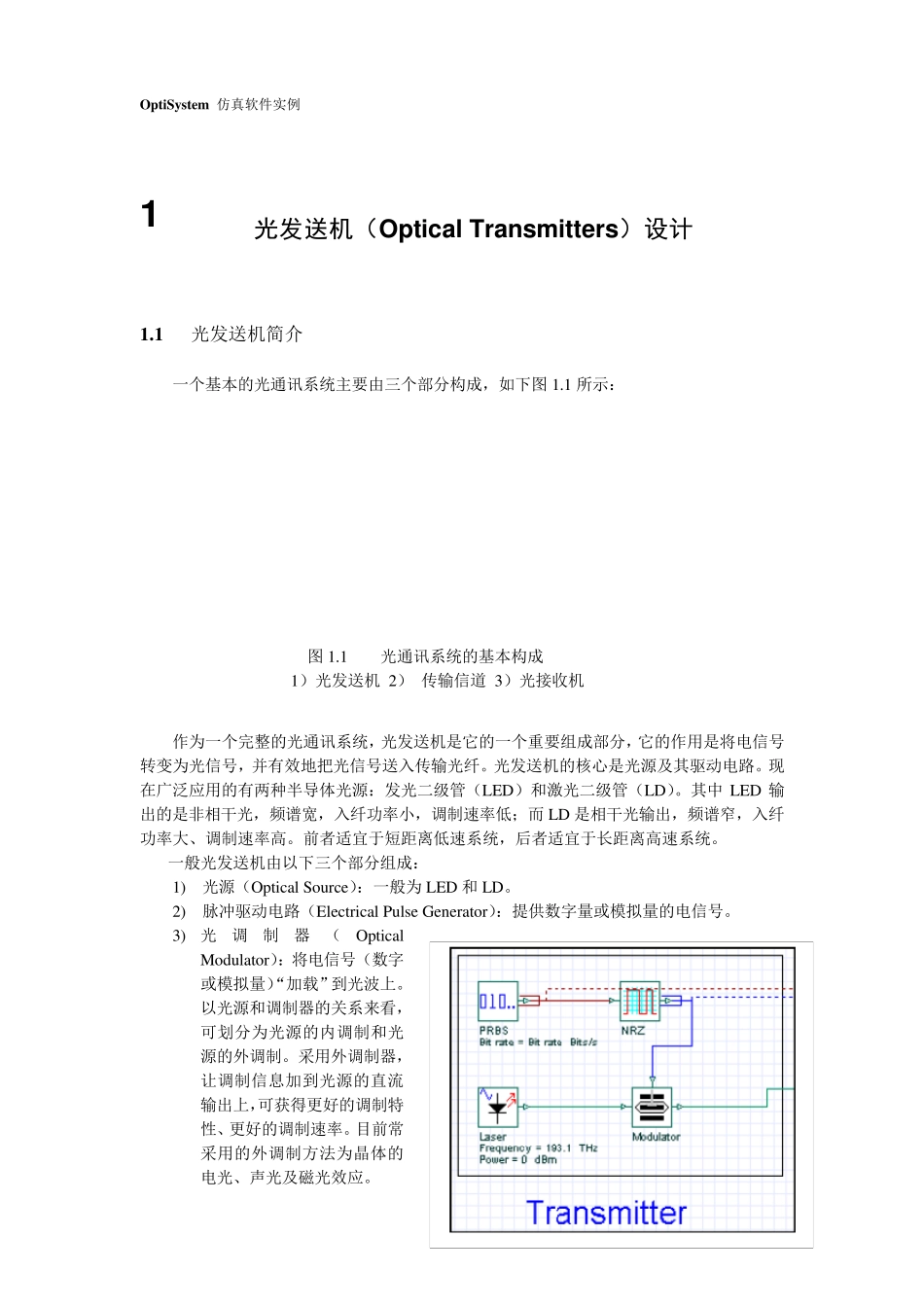

OptiSystem仿真实例_第2页
2/47

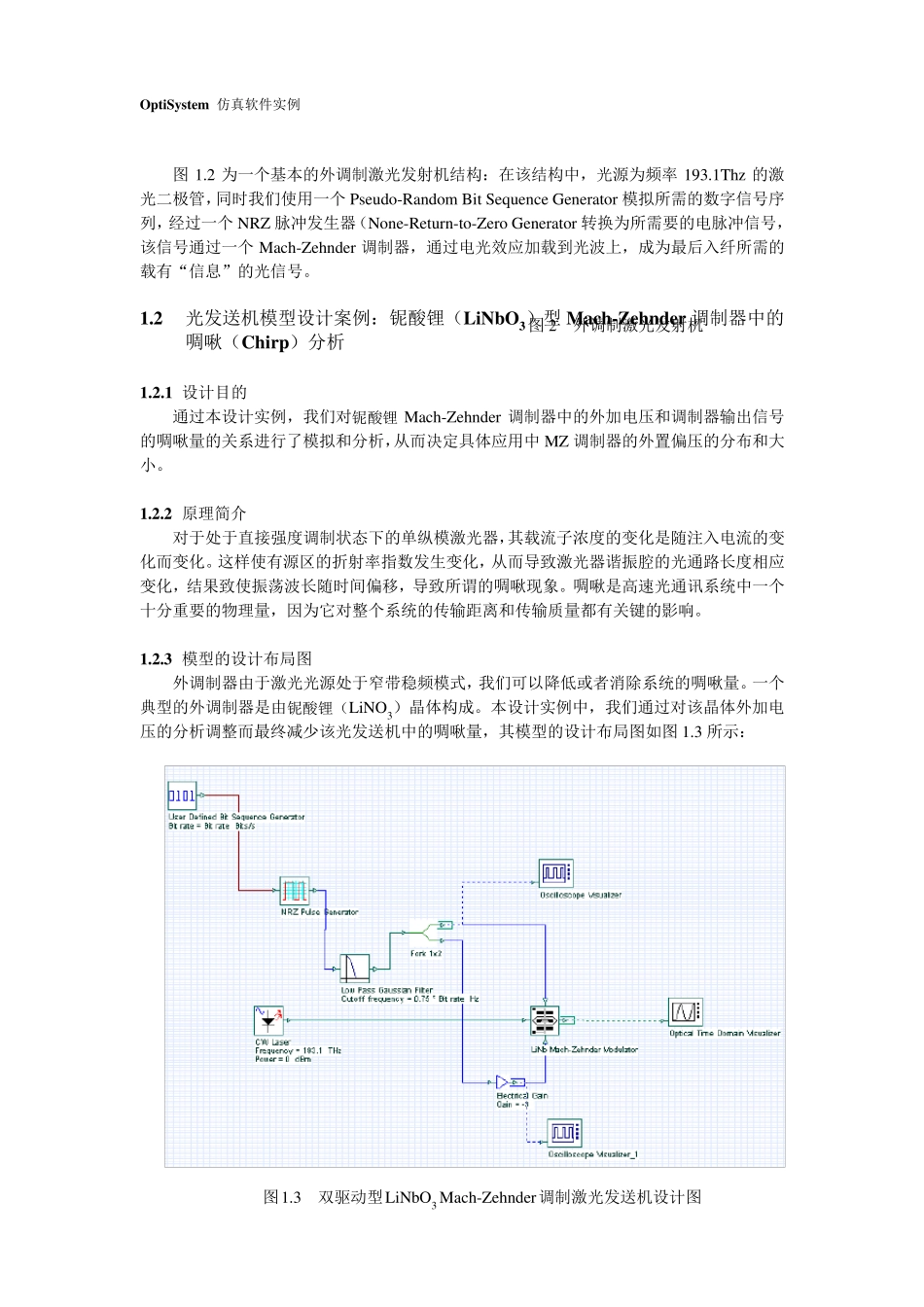

OptiSystem仿真实例_第3页
3/47
OptiSystem 仿真软件实例 OptiSystem 仿真实例 目 录 1 光发送机(Optical Transmitters)设计 1.1 光发送机简介 1.2 光发送机设计模型案例:铌酸锂(LiNbO3)型Mach-Zehnder 调制器的啁啾(Chirp)分析 2 光接收机(Optical Receivers)设计 2.1 光接收机简介 2.2 光接收机设计模型案例:PIN 光电二极管的噪声分析 3 光纤(Optical Fiber)系统设计 3.1 光纤简介 3.2 光纤设计模型案例:自相位调制(SPM)导致脉冲展宽分析 4 光放大器(Optical Amplifiers)设计 4.1 光放大器简介 4.2 光放大器设计模型案例:EDFA 的增益优化 5 光波分复用系统(WDM Systems)设计 5.1 光波分复用系统简介 5.2 光波分复用系统使用 OptiSy stem 设计模型案例:阵列波导光栅波分复用器(AWG )的设计分析 6 光波系统(Lightwave Systems)设计 6.1 光波系统简介 6.2 光波系统使用 OptiSy stem 设计模型案例:40G 单模光纤的单信道传输系统设计 7 色散补偿(Dispersion Compensation)设计 8.1 色散简介 8.2 色散补偿模型设计案例:使用理想色散补偿元件的色散补偿分析 8 孤子和孤子系统(Soliton Systems) 9.1 孤子和孤子系统简介 9.2 孤子系统模型设计案例: 9 结语 OptiSy stem 仿真软件实例 1 光发送机(Optical Transmitters)设计 1.1 光发送机简介 一个基本的光通讯系统主要由三个部分构成,如下图 1.1 所示: 作为一个完整的光通讯系统,光发送机是它的一个重要组成部分,它的作用是将电信号转变为光信号,并有效地把光信号送入传输光纤。光发送机的核心是光源及其驱动电路。现在广泛应用的有两种半导体光源:发光二级管(LED)和激光二级管(LD)。其中 LED 输出的是非相干光,频谱宽,入纤功率小,调制速率低;而 LD 是相干光输出,频谱窄,入纤功率大、调制速率高。前者适宜于短距离低速系统,后者适宜于长距离高速系统。 一般光发送机由以下三个部分组成: 1) 光源(Optical Sou rce):一般为 LED 和 LD。 2) 脉冲驱动电路(Electrical Pu lse Generator):提供数字量或模拟量的电信号。 3) 光调制器(Optical Modu lator):将电信号(数字或模拟量)“加载”到光波上。以光源和调制器的关系来看,可划分为光源的内调制和光源的外调制。采用外调制器,让调制信息加到光源的直流输出上,可获得更好的调制特性、更好的调制速率。目前常...
